領航CPO測試:聯訊儀器在CPO測試全賽道的深度布局與技術突破

聯訊儀器 ? 來源:聯訊儀器 ? 作者:聯訊儀器 ? 2026-04-23 10:00 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

序言:大模型時代的物理極限與共封裝光學(CPO)的選擇

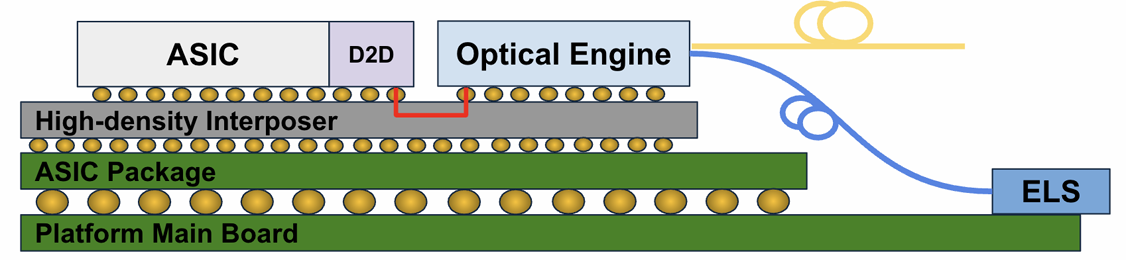

針對大模型訓練及AI推理對互聯帶寬的指數級增長需求,共封裝光學(Co-Packaged Optics, CPO)技術應運而生。CPO 通過將高密度的光引擎(Optical Engine, OE)與核心交換芯片(ASIC)或計算單元(XPU)在同一個 2.5D/3D 先進封裝基板上進行極近距離的異構集成,徹底摒棄長距離銅互聯走線,極大降低了寄生電容,顯著提升了高速信號的完整性。CPO這一革命性轉變,憑借其低功耗、高帶寬、高密度的顛覆性優勢,將成為下一代數據中心光互聯的核心方案。隨著英偉達、博通等國際頭部廠商加速推進CPO產業化,據Light Counting權威預測,全球CPO端口數量將在2026–2030年逐步上量,AI數據中心對3.2T/6.4T快速迭代的迫切需求,將驅動CPO整體市場規模迎來指數級增長。


然而,CPO高度集成的背后面臨的是呈幾何級數增長的容錯風險。在CPO時代,先進制程/先進封裝的成本越來越高,任何一個微小芯粒(Chiplet)及光電器件的失效,都將導致與之共封裝的、價值數萬美元的頂級算力芯片整顆報廢。因此,在組件進入最終封裝前,確保每一個裸芯片(Die)都是100%完美(Known Good Die, KGD),這更需要測試左移,嚴控良率以避免封裝后整體報廢,這成為了決定CPO產業能否實現高良率量產(HVM)的“生死命門”。

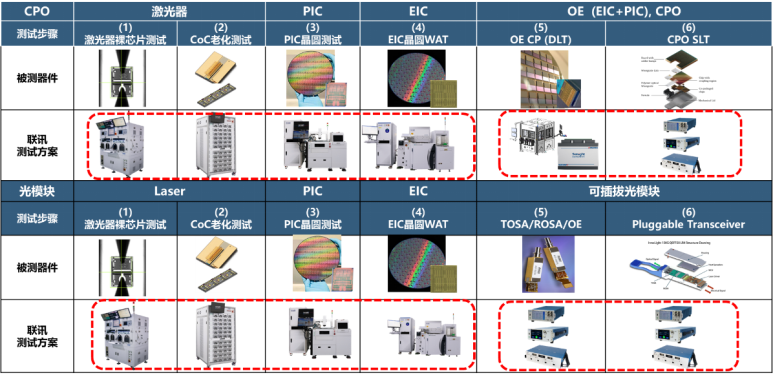

作為全球光通信測試解決方案的領軍者,聯訊儀器很早就敏銳地洞察到了這一產業痛點,憑借深耕光通信與半導體測試的深厚積淀,我們依托底層測試儀器自主研發能力,結合半導體自動化測試系統研發經驗,提前布局完整CPO測試解決方案,目前已經形成了針對CPO產業鏈的核心部件——CW高功率激光器、PIC硅光晶圓以及OE光引擎從晶圓廠(Fab)到封測代工廠(OSAT)再到系統設備商(OEM)的全棧式、端到端自動化測試解決方案。聯訊儀器在CPO測試的核心航道上,為全球HPC/AI產業鋪設一條堅如磐石的光電測試之橋。


01 聯訊儀器——光通信與半導體測試領域的領軍企業

在深度解析 CPO 測試技術之前,有必要全面了解聯訊儀器作為全球高端測試儀器與設備提供商的硬核實力與產業底蘊。

聯訊儀器的核心業務精準聚焦于光學與半導體測試解決方案。公司使命是在高性能計算與人工智能(HPC/AI)時代,以創新和質量提升全球新興科技行業測試效率。研發創新是聯訊儀器的核心競爭力。公司研發人員占比超過40%,年度研發投入持續保持在23%以上。依托在算法、軟件及硬件架構方面的深度整合,聯訊已形成高速信號測試、微弱模擬信號測試復雜探針與分選測試三大技術平臺,累計獲得全球核心專利授權300余項。公司目前已形成高速通信測試、模擬信號測試、光芯片測試、功率半導體測試和存儲芯片測試共五大產品線。

02 CPO的“光動力”底座——CW高功率激光器測試

在CPO系統中,硅基材料本身由于是間接帶隙半導體,無法實現高效的受激輻射發光。因此,業界普遍采用外部激光源模塊(External Laser Source, ELS)或盲插拔光源模塊,通過磷化銦(InP)等 III-V 族化合物半導體材料制成的高功率連續波(CW)激光器,為硅光引擎提供澎湃的“光動力”。

由于CPO交換機內部的核心ASIC發熱量極大,而激光器對高溫極其敏感(高溫會導致嚴重的波長漂移、輸出功率下降甚至災難性光學損傷),這些外部光源必須具備極端的長期可靠性。每顆激光器裸芯片及通過微光學封裝成CoC(Chip on Carrier)的光器件,均需經過全面性能檢測與嚴苛的極限可靠性驗證。在這一至關重要的激光器前端測試環節,聯訊儀器的測試產品已形成突出的全球技術領先地位。

根據2025年的不完全統計,聯訊儀器在CW激光器裸芯片測試與CoC器件老化篩選測試產品市占率第一,全球頭部領先CW激光器芯片廠商都在使用聯訊儀器的設備進行大規模量產。展望2026年,隨著800G/1.6T光模塊、硅光需求的全面爆發及CPO的逐步量產,相關測試產品的營收也將呈現高速增長。

2.1 激光器裸芯片測試

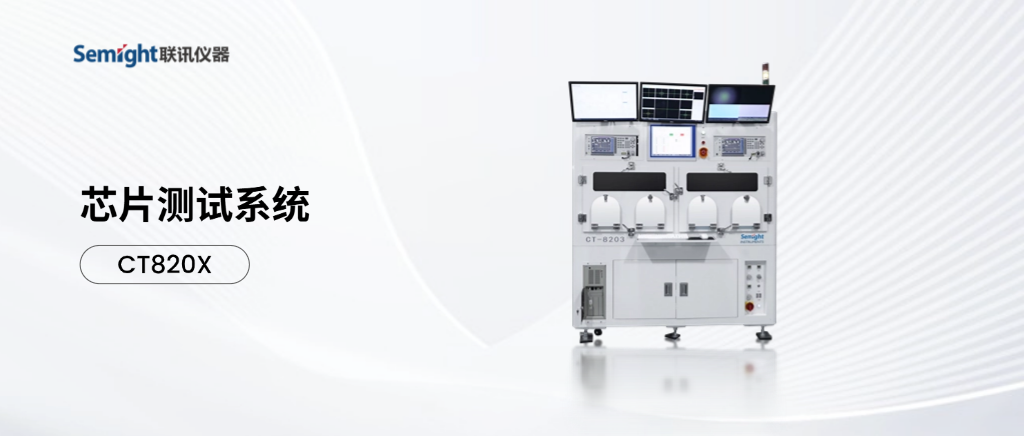

為保障激光器芯片(Laser Diode)在投入后續封裝前的高良率,確保KGD交付,聯訊儀器自主研發了高度自動化的 LD 裸 Die 測試系統CT-820X和CT-830X系列。這些LD Die Tester測試系統提供了高精度 LIV(光功率-電流-電壓)極速掃描表征能力以及光譜掃描測試,可在極短時間內完成對閾值電流、斜率效率及Kink等核心參數的精準提取。同時,系統內置高分辨率光譜分析模塊,能夠靈敏捕捉高速調制下的邊模抑制比(SMSR)與中心波長漂移。在微米級純視覺定位與柔性探針技術的加持下,該設備不僅實現了業界領先的超高產出率(UPH),更確保了對脆弱 InP 裸 Die 測試過程的“零物理損傷”。


聯訊儀器的LD Die Tester測試系統主要有如下的關鍵特性和優勢:

自研高耐磨高導熱的載臺,支持 -50~125℃ 的寬溫控。極致的導熱表現使芯片能承受比競品更高的飽和電流,精準測出真實的極限光功率,絕不誤篩任何一顆合格芯片。

搭載全自研 1μs 窄脈沖電源板卡,具備高精度輸出能力,精準滿足大功率 CW 激光器的脈沖 LIV 與脈沖光譜測試需求。

獨家專利的探針座設計,10 萬次扎針后力量偏差仍 ≤ ±0.5g。這將保障海量測試數據的高度一致性,同時大幅降低探針耗材成本與產線停機換針時間。

突出的UPH效率,單顆 DFB (脈沖) 測試周期低至 5.2 秒。配合 >99.5% 的 AI OCR 識別率與極低掉片率 (<0.1%) ,真正支撐起極速、全自動的規?;慨a(chǎn)。

無損視覺定位,提供四面 AOI 監測功能,將微小瑕疵攔截在昂貴封裝前,實現芯片邊角的“零物理損傷” 。

2.2 CoC Burn-In系統

在化合物半導體領域,激光器芯片的生命周期失效率呈現典型的“浴缸曲線”。為有效攔截因潛在晶格缺陷導致“早期失效”的不良品,必須在高溫、大電流的高應力環境下進行加速老化(Burn-in)篩選。

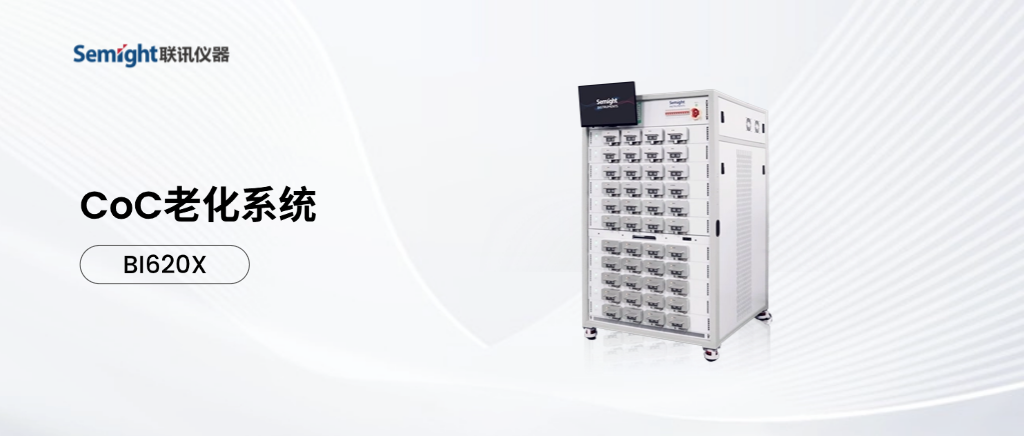

聯訊儀器自主研發的 CoC(Chip on Carrier)老化與測試系統BI620X系列,單機可支持數千顆已貼片激光器的超大規模并發處理。系統搭載領先的高功率熱控制單元(Thermal Control Unit),在數百毫安的高強度恒流注入下,不僅能輸出極低紋波的純凈電流,更依托先進的散熱技術,將全場 CoC 工位的溫度波動與均勻度嚴格控制在極窄區間。該系統同時突破了傳統“盲老化”或離線測試的工藝瓶頸,創新性地實現了老化與實時原位測試(In-situ Test)的閉環,通過在老化周期內全程高頻監控光功率的衰減軌跡,并結合智能算法動態預測器件壽命,確保最終交付入 CPO 供應鏈的每一顆激光器均具備卓越的長期可靠性。


03 硅光晶圓級全自動測試

在共封裝光學(CPO)的制造鏈條中,晶圓廠(Fab)階段的良率控制是決定最終產品成本的命脈。硅光子集成電路(PIC)在進入極其昂貴的異構封裝流程前,必須在晶圓級別完成詳盡的光學與電學體檢。聯訊儀器憑借其深厚的光電測試底蘊,打造了市場領先的硅光晶圓級測試系統(sCT9002),近百臺的全球用戶裝機量及數萬片硅光晶圓的測試數據,展現出了頭部用戶對聯訊產品極高的認可度。

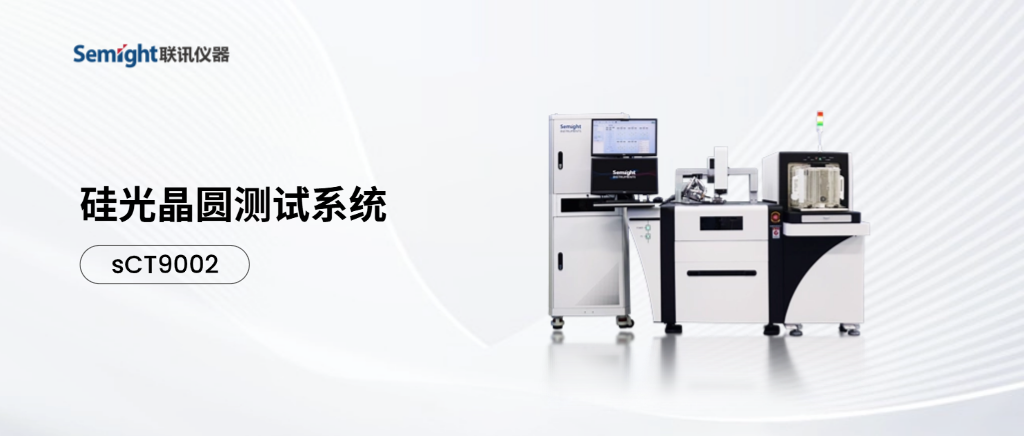

3.1 sCT9002:全自動化與全覆蓋的晶圓級測試平臺

sCT9002是一個高度集成的全自動化PIC硅光晶圓測試臺:

廣泛的晶圓兼容性:系統全面支持主流的 8 英寸至 12 英寸硅光晶圓,并能完美兼容 200μm 至 2000μm 的廣闊厚度范圍。

極致的自動化體驗:設備實現了晶圓上下料(Wafer Loading)與光學對準(Optical Alignment)的完全自動化 ,將人工干預降至最低。

寬溫距極限探測:系統搭載了高精度的溫度控制卡盤(Temperature-controlled chuck),支持在 25°C 至高達 150°C 的嚴苛溫度環境下進行測試 ,滿足嚴苛數據中心環境的可靠性驗證標準。

光、電、射頻三位一體:通過整合內部資源,設備能夠在一套流程中同步完成光學(Optical)、直流電學(DC)以及高頻射頻(RF)的全面性能測試 。

3.2 高精度光學耦合技術

硅光晶圓測試的技術深水區在于納米級的光學對準。sCT9002在這一領域實現了全方位的技術突破:

全場景耦合支持:無論是傳統的表面光柵耦合(Grating Coupling, GC),還是難度極高的端面耦合(Edge Coupling, EC),系統均能輕松應對。同時,設備支持從單根光纖到復雜的光纖陣列(Fiber Arrays)的全面探測。

自研六軸與高精度SMU:底層硬件上,設備集成了完全自研的多通道SMU以及6自由度的 6 軸定位系統。

出色的耦合性能:典型尋優對準耦合時長僅1.0秒,同時系統具備優異的穩定性和耦合重復性,且耦合重復誤差嚴格控制在0.2dB以內,達到行業頂尖水準。

一鍵校準與極速切換:針對生產線頻繁的夾具更換需求,系統支持 FAU(光纖陣列單元,F(xiàn)iber Array Unit)的快速更換,并內置了一鍵式自動校準功能,僅需 3 分鐘即可完成全部校準流程 ,極大提升了工廠的整體設備效率。

軟件靈活性:支持可定制的測試腳本,支持用戶自定義 Python 腳本,拖拽式 GUI 用于測試流程編輯,通過從機 (Slave) 模式進行遠程控制。

04 CPO測試——裸芯片級探針臺/分選機/ATE的整套測試解決方案提供商

在完成了激光器的嚴格篩選與硅光晶圓的良率驗證后,我們迎來了 CPO 制造工藝中最具挑戰性、價值密度最高的一環——光引擎(Optical Engine, OE)的測試。

光引擎通常通過臺積電的COUPE(緊湊型通用光子引擎)等 2.5D/3D 先進封裝技術,將處理光信號的PIC和驅動控制電信號的 EIC(包含 TIA 跨阻放大器、Driver驅動器等)通過微凸塊或者混合鍵合等先進封裝手段進行極細間距(Fine Pitch)的互連,最終集成高密度、全功能的超高速光電互聯系統,單通道速率最高可達6.4Tbps。

針對光引擎在不同封裝階段的具體形態,聯訊儀器以深入的市場調研、前瞻性的視野,重磅推出了兩款拳頭設備:適用OE AST測試的OPB8201 自動化分選機適用OE DLT測試的OPB8301 高精度探針臺,全面覆蓋了從“帶尾纖成品”,“帶光學插座半成品”,以及“裸晶圓切割 Die”等多種測試場景。聯訊儀器還提供配合OPB8201和OPB8301的高密度高速ATE SP9000e,聯訊儀器為極少數可以提供整套CPO OE測試解決方案的供應商。

聯訊儀器CPO OE Die測試方案已經獲得國際頭部CPO客戶訂單。

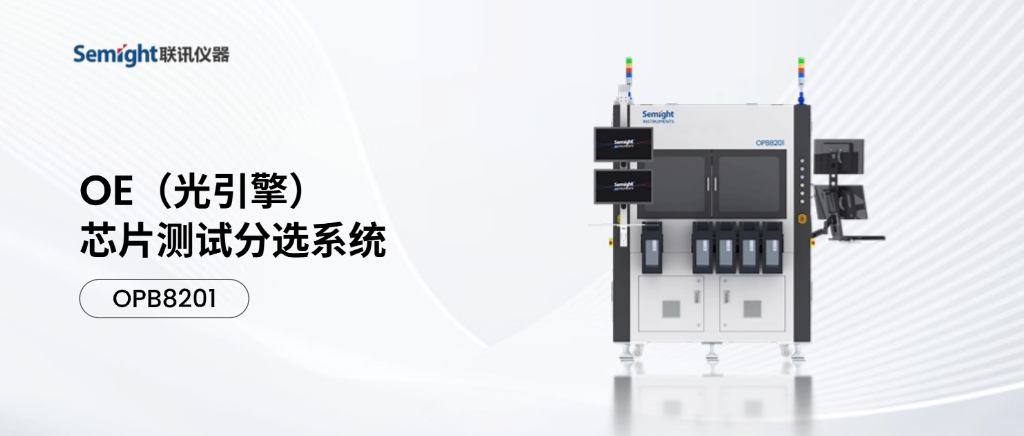

4.1 OPB8201:CPO OE芯片級測試分選系統

在光引擎生產過程中,光引擎在進入最終的基板貼裝前,將預先安裝光學插座(Receptacle)以連接可插拔FAU (Detachable-FAU)。針對這類半成品光引擎,聯訊儀器提供了主打“全速測試”的 OPB8201 自動化分選機。


機械操控的極致藝術: 這臺龐大的自動化設備(尺寸:2750mm x 1700mm x 2180mm)擁有極高的機械柔性與精度。它采用模塊化設計,完美兼容業界標準的 Gel-Pak(凝膠盒)、定制化 Tray 盤等多種上下料載具 。其核心的 Pick & Place(拾取與放置)機械臂,在高速運轉下依然能保持驚人的10μm 定位精度。

“軟著陸”與高速電接觸的完美平衡:光引擎的基底極其脆弱,而要傳輸高達 100G 甚至 200G per lane 的高速信號,又需要探針與微凸塊之間保持足夠的接觸壓力以降低接觸電阻。OPB8201 創新性地引入了基于空氣阻尼設計的專屬測試插座(Air damper socket based design)。這種插座猶如極具彈性的“安全氣囊”,在提供高達 20kgf(千克力)定制化雙向接觸壓力的同時 ,實現了極度平滑的軟著陸,徹底杜絕了微裂紋對芯片的損傷。

極致的量產吞吐量與品質追溯: 設備內部搭載了強大的測試資源矩陣,最高支持 4 個工位(Site)的絕對并行測試 。在 95% 綜合設備效率(OEE)的嚴格測算下,其單臺設備的產出率(UPH)高達驚人的 570 顆 。同時,測試全程處于 25℃ 至 125℃ 的寬溫距主動溫控環境中 ,結合擁有 30μm 超高分辨率的 6S AOI(自動光學檢測)系統 ,以及遍布機臺的 QR 和 OCR 字符追蹤系統 ,確保每一顆通過全速驗證的光引擎,都擁有一份無懈可擊、可全生命周期追溯的 KGD 電子護照。

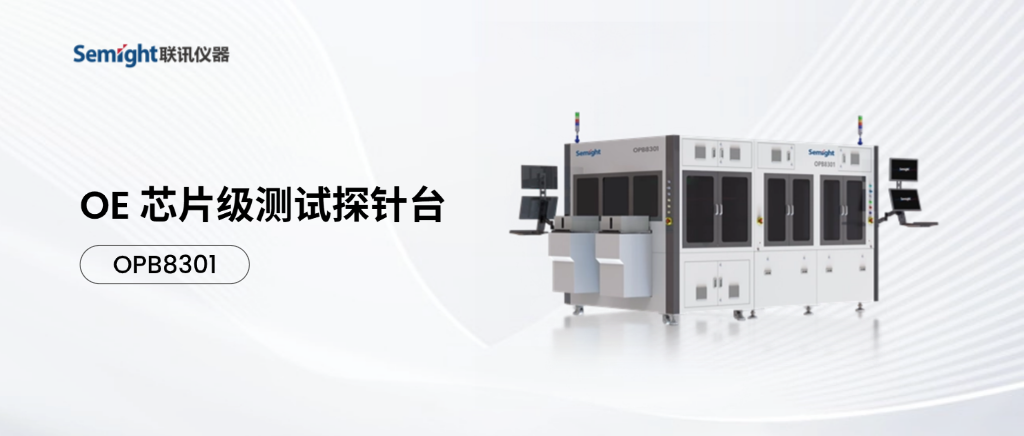

4.2 OPB8301:CPO OE芯片級測試探針臺

當光引擎制程向最前沿演進(例如 臺積電的COUPE 架構),光引擎在完成 PIC 與 EIC 的 3D 堆疊并被切割分離(Singulated OE Die)后,往往是一個既沒有光學插座、也沒有尾纖的純粹“裸 Die”(OE Bare Die without Receptacle)。其表面的電氣微凸塊間距(Fine pitch)甚至縮小到了50μm 量級 。對這種形態的OE裸Die進行測試,被稱為晶粒級測試(Die Level Test, DLT)。


雙面探測,突破異構測試瓶頸:由于芯片極其微小,傳統的探針臺已無法支持光電接口異面的芯片。OPB8301 獨創了雙面探測技術(Dual-sided probing):系統從頂部(Top)精準下壓高頻電學探針卡進行電氣互連,同時從底部(Bottom)伸出光學探頭進行光信號捕獲 。在這一過程中,通過極其精密的機械加工與動態補償算法,設備能將高難度的上下結構平面度誤差嚴格控制在20μm以內,展現了令人嘆為觀止的系統剛性與幾何精度。

六自由度 Hexapods 與極速 FAU 耦合: 與 OPB8201 類似,OPB8301 也支持 4 工位并行測試與 20kgf 雙向接觸力 。但其真正的靈魂在于由六自由度并聯機構(Hexapods)與壓電納米平移臺(Piezo stage)組成的專屬耦合卡盤(Dedicated chuck)。

支持GC和EC耦合:OPB8301的主動耦合算法可支持EC和GC。在對準難度高、容差小的端面耦合(EC)場景下,系統僅需約 6 秒即可自動完成納米級對準尋優,并將光損耗嚴格控制在小于0.3dB 以內。

整機綜合能力:配合5μm 的電探針對準精度、常高溫、液冷及加熱墊主動熱管理系統 ,OPB8301 為超細間距 OE 裸 Die 提供了堪稱完美的測試環境。

4.3 SP9000e: 高速高密度CPO ATE

聯訊儀器基于自身高速測試儀器的技術底蘊,結合聯訊儀器在半導體行業的設備開發經驗,已成功開發適合CPO測試的高速高密度ATE SP9000e。

它支持最高 12 個擴展插槽(Slots),可根據客戶需求靈活配置各類高性能板卡資源,單臺機箱即可支持最高 4個測試工位的完全并行運轉 :

極致的數字與控制資源:提供速率高達 1.6 Gbps 的數字矢量通道(0.9GVec),并內置引腳參數測量單元(PPMU)。

澎湃的動力源(DPS):針對 CPO 芯片內部復雜的多核電壓域,設備可提供單通道 1.2A 乃至高達 25A 的大電流供電,甚至支持通道級聯(Ganged)以滿足極端峰值功耗測試需求。

sub-nA級的精密源表(PMU):集成高精度源測量單元,其測量精度深達 sub-nA 級別,對任何微小的漏電流和晶體管級缺陷洞若觀火。

超高頻外部 BERT:直接在 DUT 板級提供高達 106 GBaud 的偽隨機比特序列(PRBS)碼型發生器與誤碼率(BER)捕獲能力。

另外,在 1.6Tbps 及更高速率的測試中,即使是幾厘米的同軸線纜,都會帶來不可容忍的信號衰減與相位抖動。聯訊儀器摒棄了傳統的“外接機柜拉線”模式,創新性地提出了 Tester-on-DUT-board(測試機直連待測板) 架構 。

在進行 OE DLT 測試時,其高速測試資源板塊將直接與 OPB8301 內的探針卡實現高密度的硬連接(Hard docking);在進行 OE AST 測試時,則通過極短的特制線纜與 OPB8201 內部的 DUT 板相連 。這種“儀器貼臉”的設計,將信號鏈路的物理長度壓縮到了極致,最大程度保全了高頻射頻信號的完整性。

結語:聯訊儀器——CPO 產業的積極推動者

共封裝光學(CPO)正驅動半導體與光通信產業鏈的深度融合。作為測試解決方案提供商,聯訊儀器深知在先進封裝體系中,高可靠性的測試是保障良率與控制成本的核心。聯訊儀器通過自主研發的CPO OE探針臺與分選機系統、高性能獨立儀表以及模塊化ATE測試平臺,覆蓋了CPO生產測試中的多個關鍵環節。我們致力于為全球客戶提供具備成本效益、可平滑演進的量產測試方案。聯訊儀器愿與全球合作伙伴同行,共同應對算力光網時代的測試挑戰。
