在設備越來越小型化、集成度越來越高的今天，散熱早已不是“加個風扇就行”那么簡單。噪音、功耗、壽命、EMI……每一項都是工程師需要權衡的指標。

而在眾多散熱方案中，DC直流風扇電機憑借其高效、可控、低噪音等優勢，成為絕大多數電子設備的“冷靜衛士”。

今天，我們就從技術角度拆解一下：DC直流風扇電機由哪些核心部件組成?它究竟如何工作?同時，也結合我們浮思特科技作為美蓓亞三美合作代理商的一線經驗，分享幾款值得關注的明星產品。

一、DC直流風扇電機的核心組成

一臺高品質的DC直流風扇電機，通常由電動機本體和風扇(葉片) 兩大部分構成。其中，電動機本體決定了風扇的性能下限，主要包括以下4個關鍵部件：

電路板(PCB)：電機的“大腦”。它接收DC直流輸入，通過霍爾元件檢測轉子位置，并控制驅動電流換向，使電機持續旋轉。優秀的電路設計能有效降低電磁噪音，實現PWM調速、FG測速等功能。

定子：電磁力發生器。由硅鋼片疊壓和纏繞的線圈組成。當電流通過時，產生交變磁場，推動轉子轉動。

轉子：永磁體與葉片的結合體。環形磁鐵固定在葉輪內部，在定子磁場作用下旋轉，帶動葉片產生氣流。

軸承：支撐與潤滑的核心。軸承的品質直接決定了風扇的噪音、振動和壽命。目前主流方案有滾珠軸承(壽命長、耐高溫、可靠性高)和套筒軸承(成本低、低轉速時更安靜)。美蓓亞三美在精密軸承領域擁有全球領先的技術積累，這也是其風扇電機性能穩定的基石。

二、DC直流風扇電機的工作原理

一句話概括：電能 → 磁場能 → 機械能 → 氣流。

具體過程是：外部輸入直流電壓(如5V、12V、24V)→ 電路板控制驅動芯片 → 定子線圈按順序通電，產生旋轉磁場 → 轉子磁鐵跟隨磁場旋轉 →帶動葉片轉動 → 強制空氣流動，帶走設備內部熱量。

相比傳統AC交流風扇，DC直流風扇可以實現更精細的轉速控制(如溫控調速)，功耗更低，且在全速范圍內都能保持較好的噪音表現。

三、選型關鍵：應用場景決定產品需求

不同設備對散熱風扇的要求差異巨大：

工業設備：需要更高的散熱性能、耐用性，以及寬溫工作范圍。

通信設備：7×24小時不間斷運行，對壽命、EMI和可靠性要求嚴苛。

家電(如冰箱)：低噪音、低功耗，且要能在低溫、高濕環境下穩定工作(避免結露)。

美蓓亞三美針對這些細分領域，開發了從25×10mm到120×38mm 多個尺寸系列的DC直流風扇電機，覆蓋從便攜設備到大型機柜的廣泛應用。

下面重點介紹兩款在制冷設備中備受好評的型號：

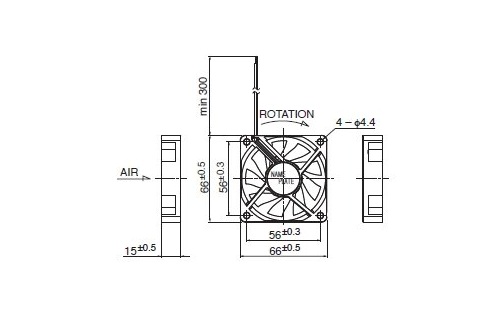

① 06615JS 蒸發器用風扇電機

這款專為冰箱、冷柜蒸發器場景設計，尺寸緊湊，性能可靠。

電機保護：自動復位(無需人工干預，提升設備維護便利性)

絕緣電阻：用DC 500V兆歐表測量，應在10MΩ以上

絕緣耐壓：AC 700V 1s(安全裕度高)

容許環境溫度范圍：

工作：-40℃ ~ +40℃

存放：-40℃ ~ +60℃

特別提醒：正常使用狀態下應無結露。這意味著該電機在低溫高濕環境下，具備良好的防潮設計，非常適合蒸發器周邊的空氣循環。

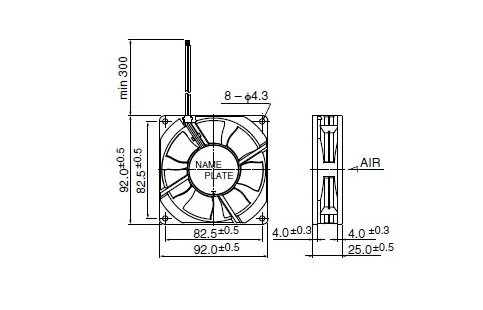

② 09225JS 冷凝器用風扇電機

主要用于冰箱、冷柜冷凝器散熱，或需要強制排熱的設備。

電機保護：自動復位

絕緣電阻：用DC 500V兆歐表測量，應在10MΩ以上

絕緣耐壓：AC 700V 1s

容許環境溫度范圍：

工作：-10℃ ~ +70℃(相比蒸發器型號，更側重于耐高溫)

存放：-40℃ ~ +70℃

同樣要求：正常使用狀態下無結露。該型號在70℃高溫下仍能保持穩定絕緣性能和風量輸出，適合布置在壓縮機倉等高溫區域。

為什么關注美蓓亞三美?

美蓓亞三美是全球知名的精密機電零部件制造商，其DC直流風扇電機繼承了在軸承、小型電機、傳感器等領域的技術基因，具有長壽命、低振動、高可靠性的顯著特點。無論是工業設備、通信基站，還是高端家電，都能看到它的身影。

浮思特科技作為美蓓亞三美的授權合作代理商，不僅為客戶提供原廠正品直流風扇電機，還能提供從選型、樣品測試到批量供貨的全流程技術支持。如果您正在為散熱方案頭疼，或者對06615JS、09225JS等型號感興趣，歡迎隨時與我們交流。

隨著電子設備對可靠性與性能要求的不斷提升，DC直流風扇電機的重要性愈發凸顯。從基礎結構到應用選型，每一個細節都會影響最終的散熱效果。
