對于LED照明的恒流應用，如果對隔離沒有要求，并且輸出電流不大的話，那么Buck型結構應該是性價比最好的選擇。首先，同等的功率級別以及輸入輸出規格下，Buck型電路中開關管的電壓應力是最小的，實際承受的最大電壓即輸入直流母線電壓，因此500V耐壓的開關管即可滿足通用輸入范圍的要求。其次，Buck型電路的磁性器件也是結構最為簡單的，通常情況下只要一個繞組。當然還有很多其他的優點，希望大家能夠幫忙補充。

　　Buck型電路用于LED驅動我接觸最早的應該是HV9910，這是一個簡單的峰值電流模式PWM控制器，論壇曾有很多前輩討論它的是非。個人認為，這個IC算是過時了，為了保證較好的電流精度，對輸入輸出的變化范圍以及電感量的精度都有嚴格的要求。這次的帖子我打算以我接觸過的兩個用的比較多的 IC來討論Buck型LED驅動電路，它們是晶豐明源的BP2822以及占空比的DU8623。首先有必要聲明，這里僅作為技術交流，不涉及廣告成分。

　　上圖我簡單畫了下幾種常見的Buck型結構。第一種是高邊驅動NMOS的方式。這種Buck型電路是在低壓DCDC中見得最多的。他的優點是輸入輸出是共地的，并且公共端是系統電位最低點。在高壓Buck中，我們很少見到這種方式，原因在于高邊NMOS需要自舉升壓浮動驅動，高壓的驅動電路太占芯片的面積了。所以可以想象，為什么一片高低邊驅動器價格動輒好幾塊錢。

　　第二種是高邊驅動PMOS，這種結構的優點和第一種相同，也不需要自舉升壓驅動，但卻是比較少見，原因在于PMOS的多子為空穴，遷移率低，造成PMOS的性能較差，另外，這種驅動要以輸入為參考，同樣會比較復雜。

　　第三種是高壓Buck型LED驅動器中最為多見的，今天要說的兩個IC都是這種結構。它的優點很明顯：控制電路不需要承受高壓就能很好地完成對功率管的驅動，因此IC的成本可以做到很低。而在LED以外的應用中，我們幾乎不會這樣用，原因很簡單，這種結構的公共端是電源輸入正端，不符合我們的習慣。

　　說完上面這些，我們就來看看這些電路是如何來恒流的。首先，我們要搞清楚恒流的概念，恒的是負載的平均電流，對于Buck拓?fù)?，也就是電感的平均電流。對于任何一種拓?fù)?，一個開關周期內電感的電流都是先升到峰值，再降到谷值的，這個谷值可能大于0（連續模式），也可能等于0（斷續模式或者臨界模式）或者小于0（這種情況只會在同步整流的結構中出現）。如果是連續模式或者臨界模式，那么電感的平均電流就等于峰值電流加上谷值電流除以2，即：

　　Io_avg=IL_avg=（IL_peak+IL_valley）/2

　　如果要恒流，只要將電感的峰值電流和谷值電流定死就行。如下圖，對于低邊Buck型結構，開關管開啟時，電流按照藍線方向流動，電感電流逐漸上升，如果檢測Rcs上的電壓達到一定值（即電感電流達到一定值）時開關管關斷，那么峰值電流就定下來了。假設這個閾值為Vthh，那么峰值電流大小為：

　　IL_peak=Vthh/Rcs

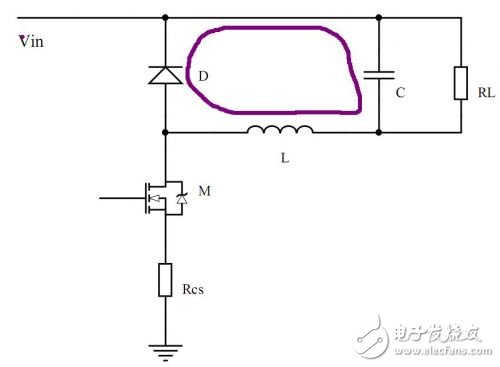

　　接下來的開關周期內，電感通過二極管D續流，如下圖所示。這就出現了一個問題，此時的電流不再流經開關管，控制電路無法知道電流下降到何種程度了。

　　怎么辦？先看一下下面這個圖。用過臨界模式PWM控制IC的應該很快能夠看出來，這種結構可以實現在電感電流下降到0附近時重新打開開關管，也就是說，可以強迫電路工作在臨界工作模式。使用一個輔助繞組，開關管關斷期間，電感電流下降，輔助繞組感應產生一個正電壓，當電感電流下降為零時，感應電壓消失，觸發開關管重新開啟。D1這個二極管是用來阻斷開關管開啟時輔助繞組上的反壓的，實際上我們可能看不到這個二極管，因?yàn)榭梢栽贗C內部A2的反相輸入端反向并接一個二極管到地，效果一樣的。

　　這個電路使得電感電流波形非常接近上圖的臨界模式，也就實現了輸出的恒流：

　　Io_avg=IL_avg=（IL_peak+IL_valley）/2=IL_peak/2

　　這就是BP2822的工作模式。大家會問，為什么BP2822的應用中沒有這個輔助繞組？確實沒有，這個繞組肯定讓電感的加工變得復雜，成本會略微上升。那么它是如何檢測電感電流下降到零的呢。大家可以先想一下反激工作在斷續模式下，開關管漏極電壓在開啟前上一個周期內的波形是什么樣的。沒錯，會出現振蕩。那Buck型的會不會也有這樣現象呢？會。
