吃好喝好來看下小編特地為各位燒友們年后準備的第一份知識營養餐，為你們的知識儲備都加點料。今天還是帶來幾個可穿戴電源管理芯片方案。

一、ADI 電池充電器IC系列

ADP5092集成式能量采集納米級電源管理

ADI電池充電器IC系列支持鋰離子電池監控、PV電池能源采集、工業監控、可穿戴設備和其他便攜式設備等一系列應用。該產品組合的產品具有恒流/恒壓線性充電特性，可用于單個鋰離子電池、疊層鋰離子監控、電池隔離等應用，其靈活性可讓這些應用在多個系統中正常工作。

ADI 電池充電器IC不僅支持可穿戴產品實現電池監控管理，同時還能應用于TEG能量采集、自供電式無線傳感器設備、電動和混合動力汽車等多種廣泛應用領域。

以下為ADI電池充電管理IC選型表：

二、TI 實現可擴展電源管理方案

可穿戴設備需要高級電源管理在實現常開式功能的情況下使電池運行較長的時間。此外，設備需要使用小型可充電電池并支持小尺寸設計。這里配合使用TI的bq51003 Qi標準無線接收器和 bq25120 電池充電IC實現可穿戴產品電源管理。

PMP11311 無線充電管理電源參考設計

該解決方案可針對活動監控器或智能手表進行定制，設計通過鋰離子電池充電器以及適用于 PMOLED 顯示屏的低靜態電流 （Iq） 直流/直流降壓、升壓轉換器，適用于心率監護儀 （HRM） 的升壓轉換器以及第二個可配置低 Iq 直流/直流降壓，提供無線充電輸入、高度可配置的電池管理解決方案。方案具體內容如下：

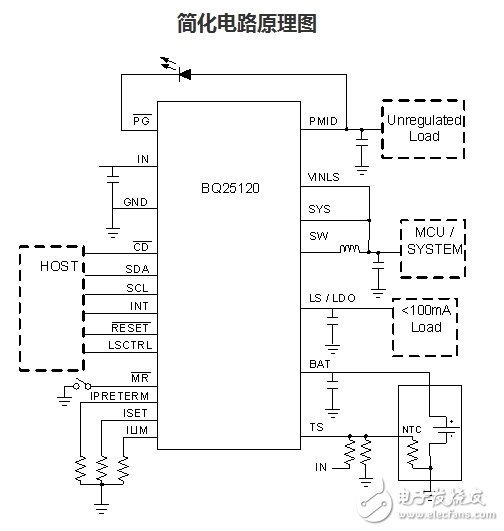

Bq25120 簡化電路圖

bq25120 是一款高度集成的電池充電管理集成電路 （IC），集成了可穿戴設備最常用的功能：線性充電器、穩壓輸出、負載開關、定時器手動復位以及電池電壓監視器。 集成的降壓轉換器是一款采用 DCS-Control 拓?fù)涞母咝А⒌?IQ 開關，可將輕負載效率擴展至 10μA 負載電流以下。該轉換器在運行和關斷期間具有低靜態電流，可最大程度延長電池使用壽命。 該器件支持 5mA 至 300mA 的充電電流。 輸入電流限制、充電電流、降壓轉換器輸出電壓、LDO 輸出電壓等參數均可通過 I2C 接口進行編程。

該器件采用標準鋰離子充電配置文件分三個階段對電池進行充電：預充電、恒流和恒壓。 該器件包含一個基于電壓的 JEITA 兼容電池組熱敏電阻監視輸入 （TS），可監視電池溫度并自動更改充電參數，從而防止電池在超出其安全溫度范圍的溫度下充電。 該充電器針對 5V USB 輸入進行了優化，可承受 20V 線路瞬態電壓。 降壓轉換器由輸入或電池供電。 當處于僅電池模式時，器件可由電壓最高達 4.65V 的電池供電運行。

相關搭配器件一覽表：

該無線電源管理方案可應用于智能手表及其他可穿戴設備、健身配件、健康狀況監控醫療配件、可再充電玩具等等器件產品。

三、賽普拉斯Cypress鋰電池充電管理IC

MB39A134 鋰電池充電管理IC電路引腳圖

MB39A134 是一款用于鋰離子電池充電的脈寬調制方式（PWM） DC/DC轉換器IC。該芯片可分別控制充電電壓和充電電流，適用于降壓轉換。MB39A134內置獨立于 DC/DC 轉換器控制部分的 AC 適配器檢測比較器，可控制系統的電壓供給源。因為該芯片的輸入電壓范圍大，待機時功耗低，可高精度地控制充電電壓和充電電流，最適用于筆記本電腦等的內置鋰離子電池充電器。

特征

?支持2， 3和4Cell電池包

? 內置兩個恒電流控制環路

? 內置 AC 適配器檢測功能（ACOK引腳）

? 充電電壓設定精度：±0.7% （Ta= -10° C ~+85° C）

? 無外接設定電阻也可設定充電電壓（4.20 V/節、4.10 V/節），

通過外接電阻也可設定充電電壓

? 內置兩個高精度的電流檢測放大器（±1%） （輸入壓差100 mV時）

（±5%） （輸入壓差20 mV時）

輸入補償電壓： 0 mV （Current Amp1）

：+3 mV （Current Amp2）

? 無外接設定電阻也可設定充電電流（RS = 20mΩ ： 2.85 A）

通過外接電阻也可設定充電電流

? 通過外接電阻可設定開關頻率（內置頻率設定電容） ： 100 kHz ~ 2 MHz

? 內置低VCC 時充電停止功能

? 待機（ICC = 6μA 典型）時） ，僅 AC 適配器檢測功能工作

? 為了減小 P-ch MOS FET 的 Qg 損耗，內置 VH 穩壓器

? 封裝：TSSOP-24

應用

? 筆記本電腦等的內置充電器

? 便攜式終端機等

MB39A134 框圖
