LT8330 單片式 DC/DC 轉換器采用扁平 6 引線 ThinSOT 或 8 引線 （3mm x 2mm） DFN 封裝，可用來實現升壓、SEPIC 或負輸出拓?fù)?。該器件提?3V 至 40V 輸入范圍、內部 1A/60V 開關和 6μA 靜態電流，符合了小型、高效率電源解決方案的需要。LT8330 很容易滿足多種工業和汽車應用的需求。

節省空間的單片式轉換器新系列

LT?8330 是一個新的單片升壓 / SEPIC / 負輸出轉換器系列之首款器件，該系列轉換器采用了新的設計方法和新的工藝技術，以實現低輸出紋波突發模式 （Burst Mode?） 運行、堅固的電源開關和快速切換，而且其 AC 功耗很低。電源開關具很短的最短接通和關斷時間，在 2MHz 高開關頻率時允許很寬的占空比范圍，從而減小了所需磁性組件及電容器的尺寸，降低了成本。

易于使用

通過內部補償，簡化了轉換器的總體設計，并最大限度減少了所需器件的數量。用輸出和 FBX 引腳之間的電阻分壓器，可以非常容易地設定正或負輸出電壓。集成的頻率折返和軟啟動功能允許在啟動時使輸出電容器向著其最終值方向逐漸充電，同時限制電感器峰值電流。運用準確的 EN/UVLO 引腳門限，可以針對輸入電源設定欠壓閉鎖。

采用 ThinSOT 封裝的單片式升壓 / 負輸出 / SEPIC 轉換器概述

引腳兼容性

對于需要較高輸入電壓或較高開關電壓的應用而言，LT8330 與 LT3467 / LT3467A 是引腳兼容的 （LT3467 / LT3467A SS 引腳成為 INTVCC 引腳）。

升壓型轉換器

對于需要輸出電壓高于輸入電壓的應用，3V 至 40V 輸入能力和內部 60V/1A 電源開關使 LT8330 對很多升壓型轉換器而言，都是很有吸引力的選擇。

在本文所示的一些應用中，轉換器以斷續導通模式 （DCM） 運行，以實現非常高的升壓比。當配置為連續導通模式 （CCM） 時，LT8330 能夠提供更大的輸出功率。

12V 輸入升壓至 48V 輸出

圖 1 所示轉換器采用 12V 輸入電源，以 90% 的峰值效率產生 48V 電壓和高達 6.5W 功率。

圖 1：12V 至 48V 升壓型轉換器及其效率

EFFICIENCY：效率

BOOST：升壓

LOAD CURRENT：負載電流

8V ~ 16V 輸入升壓至 24V 輸出

圖 2 顯示了一款 24V 升壓型轉換器，用 8V ~ 16V 輸入供電。該轉換器在效率高達 94% 時能夠提供高達 10.8W 功率。

圖 2：8V ~ 16V 輸入至 24V 輸出的升壓型轉換器及其效率

EFFICIENCY：效率

BOOST：升壓

LOAD CURRENT：負載電流

3V ~ 6V 升壓至 48V

圖 3 顯示的 LT8330 配置為以斷續導通模式 （DCM） 運行，實現了 16:1 的升壓比。這款 48V 升壓型轉換器在負載電流為 14mA （對于 6V 輸入電壓） 時，保持效率為 75%。

圖 3：3V ~ 6V 輸入至 48V 輸出的升壓型轉換器及其效率

SEPIC 轉換器

汽車和工業應用常常靠高于和低于所需輸出電壓的輸入電壓運行。有些應用要求 DC/DC 轉換器對輸入既升壓也降壓，這時常常選擇 SEPIC 拓?fù)?。SEPIC 拓?fù)鋵?duì)需要輸出斷接的應用也很有用。輸出斷接確保在停機時沒有輸出電壓，還可使系統承受輸出短路故障，因?yàn)閺妮敵龅捷斎霙](méi)有 DC 通路。LT8330 有很高的 60V 額定開關電壓，同時電源開關的最短接通和關斷時間很短，這就允許寬的輸入電壓范圍，即使在 LT8330 的 2MHz 高開關頻率情況下也不例外。

8V ~ 30V 輸入轉換至 24V 輸出的 SEPIC 轉換器

圖 4 所示電路是一個具寬輸入范圍的 24V SEPIC 轉換器，在效率高達 86.6% 時提供高達 6W 功率。

圖 4：8V ~ 30V 輸入轉換至 24V 輸出的 SEPIC 轉換器及其效率

160mA AT VIN = 8V：VIN = 8V 時電流為 160mA

4V ~ 36V 輸入轉換至 12V 輸出的 SEPIC 轉換器

圖 5 顯示了另一款具很寬輸入范圍的解決方案，工作輸入電壓可低至 4V，同時以高達 85% 的效率提供 2W 功率。就高于 24V 的輸入電壓而言，圖 5 電路可提供高達 3.4W 功率。

圖 5：4V ~ 36V 輸入轉換至 12V 輸出的 SEPIC 轉換器及其效率

Cuk 轉換器

今天的電子產品中常常使用負電源。不過，很多應用僅用正的輸入電壓運行。當 LT8330 配置為 Cuk 負輸出拓?fù)鋾r(shí)，可用幅度大于或小于負輸出電壓幅度的正輸入電壓工作。

就像配置成 SEPIC 拓?fù)鋾r(shí)一樣，由于 LT8330 具有高的 60V 額定開關電壓，電源開關的最短接通和關斷時間又很短，因此允許很寬的輸入電壓范圍，即使在 LT8330 的 2MHz 高開關頻率情況下也不例外。

8V ~ 30V 輸入轉換至 –24V 輸出的 Cuk 轉換器

圖 6 顯示，LT8330 配置成 Cuk 拓?fù)?，調節一個負輸出電壓。這個電路提供高達 6W 功率，保持效率高達 87%。

圖 6：8V ~ 30V 輸入轉換至 –24V 輸出的 Cuk 轉換器及其效率

160mA AT VIN = 8V：VIN = 8V 時電流為 160mA

EFFICIENCY：效率

INVERTING：負輸出

LOAD CURRENT：負載電流

4V ~ 36V 輸入轉換至 –12V 輸出的 Cuk 轉換器

–12V 輸出 Cuk 轉換器如圖 7 所示。這個電路具很寬的輸入范圍，以高效率工作，在高達 3.4W 功率時，實現了 86% 的峰值效率。

圖 7：4V ~ 36V 輸入轉換至 –12V 輸出的 Cuk 轉換器及其效率

8V ~ 40V 輸入轉換至 ±15V 輸出

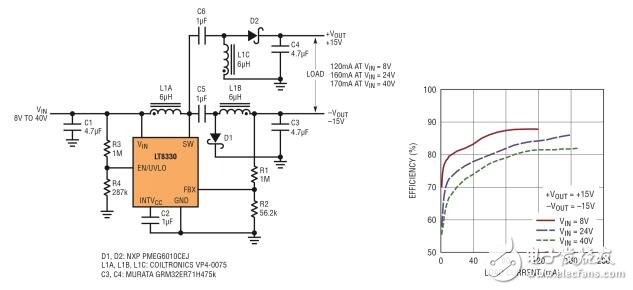

圖 8 顯示了一個雙輸出、+15V/?15V 轉換器。這個電路有很寬的輸入范圍，以高效率運行，在功率高達 4.8W 時，峰值效率達到 87%。

圖 8：8V ~ 40V 輸入轉換至 ±15V 輸出的轉換器及其效率

結論

LT8330 非常適合要求在緊湊空間中實現高效率電源解決方案的應用。LT8330 的 3V 至 40V 輸入電壓范圍和堅固的 60V/1A 電源開關可用來實現多種升壓 / SEPIC / 負輸出轉換器解決方案。其低輸出紋波突發模式允許在輕負載時保持高效率。電源開關的最短接通和關斷時間很短，允許以 2MHz 頻率運行，以減小組件尺寸，因此可用這個采用纖巧、扁平 6 引線 ThinSOT 或 8 引線 （3mm x 2mm） DFN 封裝的器件實現緊湊的電源解決方案。
