電視機發明于90年前的1926年，幾十年來一直是全世界家居空間必不可少的一部分。有意思的是，從電視機的出現，到能夠舒服地坐在沙發上用無線方式遙控它耗時約30年——早期的有線遙控器實在不方便使用，到1955年前還連著20英尺長的線纜，弄不好就會將人絆倒！尤金·波利（Eugene Polley）發明了首個無線電視遙控器Zenith “Flash-matic”，該裝置通過使用可見波長光直接對準位于電視機正面的傳感器來執行基本控制，即換臺和調節音量。

　　此后每過十年就會有支持傳感器與遙控器進行無線通信的新技術被采用，在解決遺留問題的同時常常又帶來新的問題。超聲波的使用解決了可見光直射的局限性，然而遙控器有時會被生活中產生的聲音所觸發。1980年，世界首個紅外（IR）遙控器的出現似乎宣告了最終解決方案的到來——如今依然是主流產品（圖1）。在千禧年，基于射頻技術的無線通信技術與協議大量出現，那么現在我們是否該和老朋友紅外遙控器說再見，并選擇新的技術呢？由于每十年都會增加大量新功能并因此增加許多新命令，使遙控器支持這些功能并保持易用和直觀的界面并非易事。隨著加速計和陀螺儀的更多使用，解決這個問題的嘗試包括使用QWERTY鍵盤、電容觸摸屏、語音控制甚至運動感測。

　　圖1：遙控器的進化史

　　隨著智能電視的出現，遙控器與電視之間的通信不再是單向通信。用戶越來越需要在遙控器上查看狀態信息，這就需要雙向通信。消費者將可見光技術視為“原始”技術，盡管它也可輕松支持雙向通信。同時，消費者也不再像過去那樣有興致閱讀好比小說一樣復雜的說明書，來學會如何使用遙控器功能。今天的消費者期望遙控器有更直觀的用戶界面，拆了盒子就能直接使用，而不是需要長時間的訓練才能使用。

　　在電視遙控器上實現智能手機的功能具有一定的挑戰性。如何在習慣上認為只需要兩節AA電池就能使用好幾個月（盡管常常并非如此）的裝置上進行電池壽命管理？如何組合耗電的輸入功能、無線協議和驅動二者的智能功能，才能不需要像智能手機那樣每天晚上充電？因?yàn)橄M(fèi)者也不會接受給遙控器天天充電的。假設功耗問題能夠解決，我們?nèi)绾文茏尅悄苓b控器’具備有足夠吸引力的價格，使得電視生產商能夠有充分的成本競爭力，而且/或不會迫使消費者完全拋棄遙控器，轉向直接通過智能手機來控制電視？

　　通過創新的智能藍牙控制器DA14580，Dialog半導體公司希望直接解決無線協議問題——提供市場上最小、最省電和成本最低的智能藍牙解決方案。當然，這本身只是部分地回答了那些關鍵問題：進入DA14582智能藍牙系統級芯片（SoC）和Dialog半導體的新型語音與運動控制遙控器參考平臺（圖2）。該參考設計示范了DA14582 SoC的集成功能，顯示了如何結合來自著名廠商的其他IC輕松實現所需要的外圍功能。

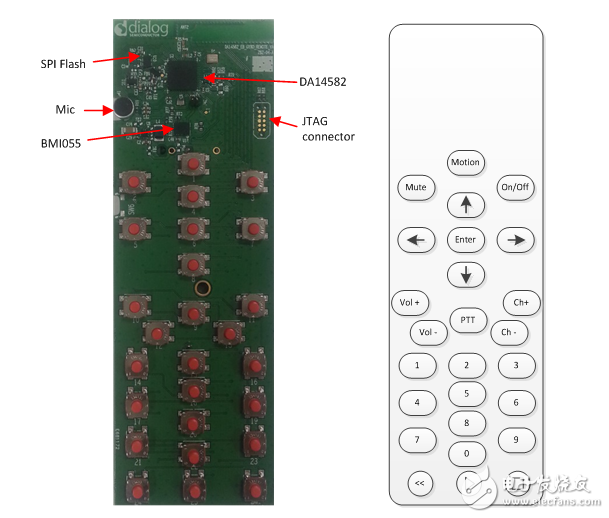

　　圖2：RCU語音和運動控制開發平臺

　　DA14582 SoC使用一個低功耗Cortex M0應用處理器，來管理集成的模擬語音識別功能和低能耗藍牙4.1；為遙控應用而優化——這種應用的特點是待機功耗至關重要，亦即應當在電路不使用時動態地予以關閉。該參考平臺添加了板上閃存來包含配對信息和本地固件，利用Dialog半導體公司的開發工具進行直接固件升級和通過智能手機支持在線升級。高質量音頻子系統演示產品提供16-位采樣率（16 kHz），而且是專為RF密集環境而設計，適合我們家庭環境的發展趨勢。運動感測功能通過博世BMI055加速計和陀螺儀組合來實現，支持通過預定義動作實現動態手勢控制，或者通過模擬鼠標來提供屏幕光標——類似于在Nintendo? Wii?上實現的特性。最后，通過27鍵6 x 5矩陣進行的更傳統的輸入和內置的JTAG?調試功能使開發環境更完善。Windows 8.1和安卓演示主機應用及其源代碼包含于參考設計軟件包，可幫助加快軟件開發及上市速度（圖3）。預建模塊支持集成的日志記錄/調試（通過一個特定文本框）以及將捕獲的音頻串流保存于本地文件的功能。虛擬化功能是通過遠程按鈕可視化工具提供，它可顯示當前按鍵狀態。

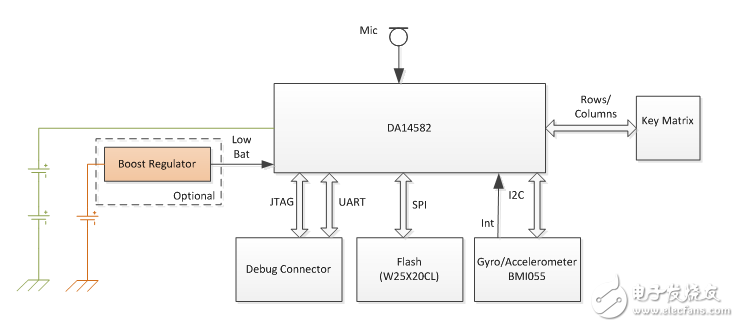

　　圖3：智能藍牙語音和運動遙控器的硬件架構

　　該參考設計顯示了前所未有的低功耗，如低于8 μA的擴展睡眠模式（同時保持所有系統內存的運行），運動操作耗電8 mA，語音命令傳輸耗電10 mA。這相當于超過10年待機時間（使用兩節堿性電池）和頻繁使用情況下至少1年使用時間（每天200次按鍵操作、半小時音頻命令和40英尺運動操作）。

　　那么，智能遙控器的未來在何方？Dialog半導體公司的未來產品路線圖包含可用編碼器/解碼器選項的全自動選擇特性，以適應最高RF強度的環境。因智能手機而普及的‘Find my device’（找到我的設備）功能在遙控器這種經常找不到的設備上顯得更為重要——從智能手機或電視本身觸發的一個集成蜂鳴器就能夠快速找到遙控器的位置。等技術進一步成熟后，基于真實手勢的操作將是一種無縫和容易的設備控制方法，類似于語音控制——前景很好但直觀性仍不足以說服大眾放棄傳統的人機交互技術。語音識別功能領域的進步——如波束跟蹤和去混響——消除了握持設備的需要，這對消除用于激活語音命令的按鈕很重要。

　　Dialog半導體公司的產品提供了一種可擴展的解決方案，從用于目前廉價電視機所需的低成本可靠無線控制方法，到現在和未來功能日益豐富的智能電視。未來的智能電視將具有難以與目前我們使用的高端計算技術分開的功能——而實際上這些界線正逐漸變得更模糊。
