共陰極數碼管

1.共陰極數碼管的結構

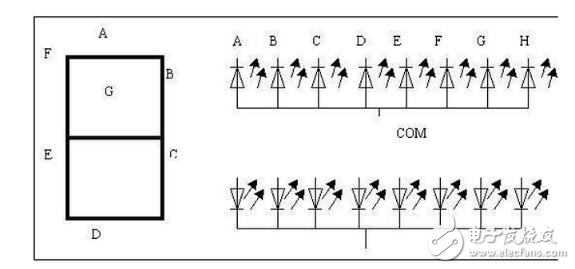

共陰極數碼管是把所有led的陰極連接到共同接點com，而每個led的陽極分別為a、b、c、d、e、f、g及dp（小數點），如下圖所示。圖中的8個led分別與上面那個圖中的a~dp各段相對應，通過控制各個led的亮滅來顯示數字。

2.共陰極數碼管的應用

共陰極數碼管是一類數字形式的顯示屏，通過對其不同的管腳輸入相對的電流，會使其發亮，從而顯示出數字能夠顯示 時間、日期、溫度等所有可用數字表示的參數。由于它的價格便宜、使用簡單、在電器，特別是家電領域應用極為廣泛，空調、熱水器、冰箱等等。絕大多數熱水器用的都是數碼管，其他家電也用液晶屏與熒光屏。

3.共陰極數碼管的判斷方法

編輯找公共共陰和公共共陽：首先，我們找個電源（3到5伏）和1個1k（幾百歐的也行）的電阻，vcc串接個電阻后和gnd接在任意2個腳上，組合有很多，但總有一個led會發光的，找到一個就夠了，然后gnd不動，vcc（串電阻）逐個碰剩下的腳，如果有多個led（一般是8個），那它就是共陰的了。相反用vcc不動，gnd逐個碰剩下的腳，如果有多個led（一般是8個），那它就是共陽的。也可以直接用數字萬用表，紅表筆是電源的正極，黑表筆是電源的負極。

　　共陽極數碼管

　　共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極（COM）的數碼管。共陽數碼管在應用時應將公共極COM接到+5V，當某一字段發光二極管的陰極為低電平時，相應字段就點亮。當某一字段的陰極為高電平時，相應字段就不亮。

共陽極8段數碼管顯示電路圖

動態掃描顯示：下圖示出了6只共陽LED的動態掃描電路圖。圖中，8155的B口和所有的dp（sp），g，f，e，d，c，b，a引線相連，各LED控制端G（即圖中所示各個數碼管內部的0，1，2，3，4，5）和8155的C口相連，故B口為字形口，C口為字位口，因?yàn)?a href="http://m.brongaenegriffin.com/v/tag/132/" target="_blank">CPU可以通過C口控制各LED是否點亮。

　　怎樣測量數碼管引腳，分共陰和共陽？

　　找公共共陰和公共共陽：首先，我們找個電源（3到5伏）和1個1K（幾百歐的也行）的電阻，VCC串接個電阻后和GND接在任意2個腳上，組合有很多，但總有一個LED會發光的，找到一個就夠了，然后GND不動，VCC（串電阻）逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陰的了。相反用VCC不動，GND逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陽的。也可以直接用數字萬用表，紅表筆是電源的正極，黑表筆是電源的負極。

　　8段數碼管原理

　　8 個數碼管它的數據線并聯接到 JP5， 位控制由 8 個 PNP 型三級管驅動后由 JP8 引出。

　　我們分別把他命名為 A，B，C，D，E，F(xiàn)，G，H

　　搞懂了這個原理， 我們?nèi)绻@示一個數字 2， 那么 A，B，G，E，D 這 5 個段的發光管亮就可以了。也就是把B，E，H（小數點）不亮，其余全亮。根據硬件的接法我們編出以下程序。當然在此之前，還必須指定哪一個數碼管亮，這里我們就指定最后一個 P2.7。

　　顯示數字 2 則是 C，F(xiàn)，H（小數點）不亮，同時由于接法為共陽接法，那么為 0（低電平）是亮為 1（高電平）是滅。從高往低排列，（p0.7_p0.0）寫成二進制為 01111110， 把他轉化為 16 進制則為A2H。我們可以根據硬件的接線把數碼管顯示數字編制成一個表格， 以后直接調用就行了。

　　原理圖中把所有數碼管的 8 個筆劃段 a-h 同名端連在一起，而每一個顯示器的公共極 COM 是各自獨立地受 I/O 線控制。CPU 向字段輸出口送出字形碼時，所有顯示器接收到相同的字形碼，由 8 個 PNP 的三極管，來控制這 8 位哪一位工作，例如上面的例子中我們選中的是 P2.7.就是最后的一位亮了。 同樣的如果要第一位亮， 只需要把程序 CLR P2.7 改為 CLR P2.0 即可。

　　在這里就有了一個矛盾， 所有數碼管的 8 個筆劃段 a-h 同名端連在一起， 那么在一個屏幕上如何顯示0，1，2，3，4，5 這樣不同的數字呢？ 的確， 在這樣的接法中，同一個瞬間所有的數碼管顯示都是相同的， 不能顯示不同的數字。在單片機里，首先顯示一個數， 然后關掉。然后顯示第二個數，又關掉， 那么將看到連續的數字顯示，輪流點亮掃描過程中，每位顯示器的點亮?xí)r間是極為短暫的（約 1ms），由于人的視覺暫留現象及發光二極管的余輝效應，盡管實際上各位顯示器并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感。 例如數碼管顯示 01234567 這么 8 個數，在單片機中實際的工作流程如下：先打開 P2.0，送 0， 然后關掉 P2.0，開 P2.1 送 1， 再關掉 P2.1，打開 P2.2 送 2 ， 依次向下，由于速度足夠快， 那么我們將連續的看到 01234567 這 8 個數。

數碼管之共陰極與共陽極編碼

（1）一個數碼管有八段：A，B，C，D，E，F(xiàn) ，G，H，DP，即由八個發光二極管組成；因?yàn)榘l(fā)光二極管導通的方向是一定的（導通電壓一般取為1.7V），這八個發光二極管的公共端有兩種：可以分別接+5V（即為共陽極數碼管）或接地（即為共陰極數碼管）；故可分共陽極（公共端接高電平或+5V電壓）和共陰極（共低電平或接地）兩種數碼管

（2）其中每個段均有0（不導通）和1（導通發光）兩種狀態，但共陽極數碼管和共陰極數碼管顯然是不同的

（3）它在程序中的應用是用一個八位二進制數表示，A為最低位，。。。，F(xiàn)為最高位（第八位）

（4）共陽極：

位選為高電平（即1）選中數碼管，

各段選為低電平（即0接地時）選中各數碼段，

由0到f的編碼為：

uchar code table［］={

0xc0，0xf9，0xa4，0xb0，

0x99，0x92，0x82，0xf8，

0x80，0x90，0x88，0x83，

0xc6，0xa1，0x86，0x8e};

共陰極：

位選為低電平（即0）選中數碼管，

各段選為高電平（即1接+5V時）選中各數碼段，

uchar code table［］={

0x3f，0x06，0x5b，0x4f，

0x66，0x6d，0x7d，0x07，

0x7f，0x6f，0x77，0x7c，

0x39，0x5e，0x79，0x71};
