UOC-TOP-80系列芯片在CRT電視上的應用

UOC-TOP-80系列芯片在CRT電視上的應用

UOC-TOP-80系列IC是NXP公司研發的新一代CRT電視單片機方案。該系列支持全球CRT TV電視解決方案，與前代產品相比，集成度更高，外圍電路進一步簡化，成本低，是具有高性價比的中低端設計方案。

UOC-TOP-80系列IC芯片有多種不同的類別，能開發14英寸單聲道CRT電視，也可開發大尺寸立體聲CRT電視，還可開發寬屏和短管CRT電視。此外，該IC系列也能應用于LCD電視上。

UOC-TOP-80系列IC采用了QFP80封裝,如圖1所示。根據應用，該系列可分為以下大的類別。

圖1 UOC-TOP-80系列封裝

1 Stereo—接收立體聲伴音電視。

2 AV-110(AV Stereo)—CRT顯像管為短管，AV輸入音頻為立體聲。

3 AV-90—CRT顯像管為普通管，椎體夾角90°。

4 MONO-110—接收單聲道伴音，CRT顯像管為短管。

5 MONO-90—接收單聲道伴音，CRT顯像管為普通管。

UOC-TOP-80系列特征和功能
該系列采用無鉛封裝，符合ROHS標準。其具有三種主要供電電壓：+8V(僅對于AV和MONO版本)、+5V和+3.3V；伴音立體聲功能芯片則需要提供+1.8V電壓；內置MCU控制單元和OSD顯示單元。

該系列IC的主要功能如下。
1 內置多制式IF PLL解調電路，時間常量IF-AGC電路，可解調CVBS信號，延遲校正和伴音陷波。

2 分離第二伴音中頻或FM解調輸出，AM解調電路無附加電路。

3 音頻開關電路3路立體聲輸入、視頻CVBS 3路輸入、視頻CVBS 1路輸出、線性RGB/YCbCr輸入。

4 自動Y/C信號檢波器，集成可調延遲時間的亮度延遲線。

5 對于MCU、圖文和彩色解碼，僅需1個晶振（24.576MHz）。

6 多制式彩色解碼自動搜索系統，內置基帶延遲線。

7 速度掃描輸出（SVM）、圖像改善、動態膚色控制、伽瑪校正、藍延伸和黑延伸等功能。

8 優化的場驅動DC 耦合場激勵電路，場向下計數電路，行激勵電路低電源啟動。

9 圖像幾何失真調整，枕形、平行四邊形、弓形等校整；圖像放大ZOOM功能。

設計方案
采用UOC-TOP-80系列單芯片設計CRT電視方案的框圖如圖2所示。對于不同制式和功能要求的方案，無須PCB設計，只需選用相適應芯片及軟件，使得開發周期縮短，易于批量生產。

圖2 CRT電視方案框圖

下面以應用UOC-TOP-80系列中適應拉美制式的芯片TDA12120開發CRT電視來進行說明。TDA12120是可接收BTSC立體聲的電視芯片。

從天線接收電視信號經高頻頭的調諧處理,輸出45.75M中頻信號，再經聲表面濾波器，送入TDA12120芯片的44、45腳。其對輸入的電視信號進行處理，由6、7、8腳輸出RGB信號，經管座板視頻放大，送到顯像管陰極。芯片的40腳為AGC輸出控制調諧器，芯片的53、54腳外接電容網絡可對圖像相位調整。

TDA12120有E/W輸出功能，由49腳輸出，經電感調制，激勵行掃描電路，進行圖像東西校正；47、48腳為場信號輸出，激勵推動場掃描電路；57腳為V-GUARD場反饋輸入端，在場電路異常時，啟動IC保護電路，使IC停止工作。

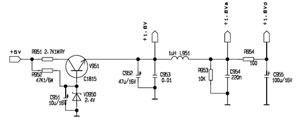

IC的20腳為行激勵信號輸出，激勵行電路工作，21腳為行反饋電路輸入端，行ABL電路通過射隨器輸入到IC的10腳，控制圖像亮度變化。ABL電平通過一個大電阻加到22腳，起到高壓穩定的作用。77、78腳是I2C口，外接24C16 EPROM。注意，該芯片需要1.8V供電電源。IC的1腳為1.8V模擬部分電源端，68腳為1.8V數字部分電源端。我們在產品設計過程中對NXP公司提供的1.8V供電電路（見圖3）進行改進，改進電路如圖4所示。這樣就不需要I/O口去控制1.8V的開斷，以利于整機及電源設計。圖4中限流隔離電阻R954選100Ω電阻，起隔離延遲作用。該電阻不能選0Ω，會造成IC工作不正常，使電視開機不正常。80腳是外接紅外遙控接收頭，66腳為本機按鍵輸入口，接主機按鍵板；59、60腳外接24.576MHz晶體，提供IC工作頻率。
