目前，市場上的電子秤系統主要采用兩種方案實現對傳感器模擬信號采樣：雙積分電路和高精度模數轉換器(ADC)。

　　雙積分電路是采用一種間接式的A/D轉換器，它的基本原理是把待轉換的模擬電壓變換為與之成比例的時間間隔t，并在t時間內，用恒定頻率的脈沖去計數，這就把時間t轉換成了數字信號量。雙積分電路由于電路復雜，轉換時需要軟件干預，以及精度較低(一般小于12位)不能滿足高端電子秤應用，因此逐漸被市場淘汰。

　　高精度ADC一般采用Σ-Δ型轉換器，通常分辨率在16位以上。∑-Δ轉換器又稱為過采樣轉換器，這種轉換器由∑-Δ調制器及連接其后的數字濾波器構成，調制器的結構包括1個積分器和1個比較器，以及含有1個1位數模轉換器的反饋環?！?Δ調制器以極高的抽樣頻率對模擬信號進行抽樣，并對兩個抽樣之間的差值進行低位量化，從而得到用低位數碼表示的數字信號即∑-Δ碼，然后將∑-Δ碼送給第二部分的數字抽取濾波器進行抽取濾波，從而得到高分辨率的線性脈沖編碼調制的數字信號。因此抽取濾波器實際上相當于一個碼型變換器，由于∑-Δ調制器具有極高的抽取速率，通常比奈奎斯特抽樣頻率高出許多倍，因此Σ-Δ型A/D轉換器又稱為過抽樣A/D轉換器。∑-Δ模數轉換器具有抗干擾能力強、量化噪聲小、分辨率高和線性度好等優點。常應用于高性能商業衡器、精密衡器、智能工業儀表、醫療電子等領域。

　　國際法制計量組織(OIML)把電子秤按不同的分度數分成I、II、III、IV四類等級，分別對應不同準確度的電子秤和分度數n的范圍(見表1)。應用最為廣泛的商業衡器對應的衡器等級為III級，II級以上屬于精密衡器和基準衡器。

　　硬件設計

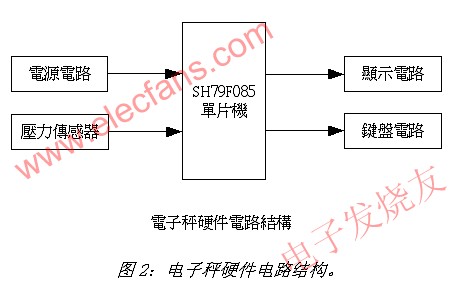

　　在硬件電路設計方面，中穎電子開發的SH79F085內置20位Σ-Δ模數轉換器(ADC)和1～200倍的可編程增益放大器(PGA)，非常適合電子秤應用。由于SH79F085內置資源豐富，既能節省外圍電路，又方便系統調試，而且還能有效提高系統的EMI性能。硬件電路主要包括：SH79F085單片機、電源電路、壓力傳感器、顯示電路、鍵盤電路。圖2為電子秤硬件電路結構。

　　芯片介紹

　　SH79F085是上海中穎電子自主研發的集成20位Σ-Δ ADC的CMOS單芯片MCU，是一款專業應用于商用電子秤的SoC芯片。根據廠家規格資料顯示，集成的ADC具有20位分辨率，16位以上的有效精度。一般而言，商業衡器的分辨率在1/3000，最高達1/10000。為確保稱重時的穩定性與精準度，電子秤內部的分辨率必須高于外部分辨率一個數量級，通常是5倍以上，也就是內碼是外碼的5倍以上。而SH79F085內置ADC的可用有效輸出碼達26萬以上，因此，ADC精度性能完全能滿足中準確度商業衡器應用，如果在用戶端軟件加以濾波處理，也能滿足高準確度精密衡器應用。

　　SH79F085是一種高速高效率8051兼容單片機。在同樣振蕩頻率下，與傳統的8051芯片相比它具有運行更快速、性能更優越的特性。

　　SH79F085保留了標準8051芯片的大部分特性。內部資源包括適合于程序和數據的8K字節Flash，512字節RAM和4個16位定時器/計數器，1個UART和外置中斷INT0、INT1、INT2。

　　SH79F085不僅包含EUART標準通訊模塊，而且還集成了20位Σ-Δ模數轉換器模塊(ADC)和可編程增益放大器(PGA)。為達到高可靠性和低功耗，SH79F085集成了看門狗定時器，具有低電壓復位功能，并提供2種低功耗省電模式。

　　SH79F085內置128KHz RC振蕩器和16.6MHz RC振蕩器，系統時鐘選擇128KHz RC振蕩器時，系統功耗約30uA;當系統進入掉電模式時，最低系統功耗僅3uA。在掉電模式下，可通過設定定時器3(timer3)來進行時鐘喚醒，以固定的間隔頻率開啟傳感器供電電源VDDR，采樣傳感器稱重狀態，如果檢測到有重量變化，系統進入正常稱重計量模式;否則關閉VDDR，系統返回到掉電待機模式，這樣能有效節省系統功耗。因此，SH79F085單片機十分適合低功耗系統應用，特別是蓄電池和干電池產品應用。

　　電路原理

　　圖3為本文方案的電路原理圖，可以看到選用該方案電路結構精簡，用到的外圍器件很少。SH79F085單片機工作電壓為3.0V～5.5V，內置LDO穩壓源輸出2.7V電壓(VDDR)給傳感器供電。AIN2差分端口為稱重傳感器信號輸入，AIN0差分端口為電池電壓檢測輸入。此外，SH79F085內置VREF基準電源，可編程輸出范圍為：0.1V～0.8V，根據實際需求可通過寄存器來調節輸出范圍。

　　在PCB布局時，最重要的是模擬部分和數字部分分開，以避免數字電路的高頻噪聲對模擬電路的干擾，在本文設計中，數字地與模擬地之間采用單點接地方法。另外，稱重傳感器輸出走線應盡量短，且走線對稱，以提高系統抗干擾性能和穩定性。

　　本文小結

　　本文描述了基于中穎SH79F085單片機的電子秤設計方案，充分利用了該芯片內置的高精度Σ-ΔAD轉換器，整體方案具備電路簡單、低功耗、高精度分辨率以及實用性強等特點，具有較高的設計參考價值，適合商業衡器和精準衡器方案推廣使用。由于SH79F085內置高精度ADC和PGA，同樣也適合工業溫控儀表等小信號采集設備應用。
