在數控機床系統中，功能模塊可分為兩大部分：一部分是實時性要求不高的功能，例如人機界面交互管理等；另一部分是實時性要求高的功能，主要有伺服控制、插補計算等。根據這一特點，該系統采用兩級控制結構，利用 IPC豐富的軟件資源，提供圖形化的人機交互環境；利用嵌入式執行控制器的高實時性和穩定性，實現快速、可靠的控制，充分發揮了二者的優點。兩級之間用串行口進行實時通信。本文主要介紹嵌入式執行控制器的實現。

　　1 數控機床系統硬件結構

　　數控機床系統硬件結構如圖1所示，IPC作為上位機，安裝有專用軟件，實現人機交互；C8051020芯片及其外圍電路構成的嵌入式執行控制器作為下位機，負責實時、可靠的控制。執行控制器通過串行口接收上位機的命令信息（包括：插補命令、開關量控制命令），再將這些信息轉換成控制信號輸送給相應的執行部件。例如，將插補命令轉換成一連串的插補信號，輸送給電機控制部件；將開關量控制命令轉換成輸出信號，通過I／O驅動隔離接口板輸送給相應的開關控制器。執行控制器同時還有2個檢測任務：一個是刀具是否運動到各軸限位點的檢測，另一個是間隙電壓的檢測。這兩個信息將為運動時的自動調節控制提供依據。執行控制器還負責將運行中的狀態信息組裝成幀，實時地傳送給上位機。

　　2 μC／OS-Ⅱ在C8051F020上的移植

　　要使用μC／OS-Ⅱ，首先就必須把這個內核成功地移植到C805lF020上。μC／OS-Ⅱ的移植主要是對OS_CPU．H，OS_CPU_A．ASM和OS_CPU_ C．C三個文件進行修改，下面就具體的修改內容做介紹。

　　2．1 OS_CPU．H文件的修改

　　OS_CPU．H包括了用#define定義的與處理器相關的常量、宏和類型定義。其中，需要修改的部分如下：

　　2．2 OS_CPU_A．ASM文件的修改

　　該文件包含4個匯編語言函數。

　?。?）OSStartHighRdy（）函數在多任務系統啟動函數OSStart（）中調用。作用是設置系統運行標志位OSRunning=TRUE；將就緒表中最高優先級任務的棧指針Load到SP中，并強制中斷返回。

　?。?）OSCtxSw（）函數是在任務級切換函數中調用的。作用是保存當前任務的環境變量，將當前SP存入任務TCB中，載入就緒最高優先級任務的SP，恢復就緒最高優先級任務的環境變量，中斷返回。這樣就完成了任務級的切換。

　?。?）OSIntCtxSw（）在退出中斷服務函數OSIntExit（）中調用。作用是實現中斷級任務切換。

　?。?）OSTicklSR（）系統時鐘節拍中斷服務函數，其周期的大小決定了內核所能給應用系統提供的最小時間間隔服務。該中斷由C8051F020的TO定時器完成，設置定時時間為20 ms。修改代碼如下：

　　其中：TOVAL是16位定時器T0的時間常數，該系統采用25 MHz的外接晶振，模式1（16位）定時。

　　2．3 OS_CPU_C．C文件的修改

　　該文件中定義10個C函數，如下：

　　其中，最重要的是OSTaskStklnit（），它的作用是初始化堆棧，返回堆棧的最低地址、堆棧的長度，方便匯編語言實現任務的切換。其他9個函數是暫無具體功能，其功能可以根據需要在系統內核擴展時添加。

　　3 基于μC／OS-Ⅱ的數控機床系統設計

　　3．1 執行控制器的軟件結構

　　如圖2所示，系統總體分為3個功能塊，即：與IPC的通信、命令解釋和命令執行。其中，通信有發送和接收兩方面內容；命令解釋時，直接執行開關量控制命令；命令執行中，需要進行插補計算、檢測間隙電壓和限位開關狀態及加工監測。

　　3．2 任務劃分及其優先級的確足

　　（1）發送任務

　　嵌入式執行控制器發送給IPC的信息有2種：聯絡信號和運行中的狀態信息。嵌入式執行控制器處于待命狀態時，定期向IPC發送聯絡信號，用于確定IPC 是否正常工作。若IPC運行正常，則IPC收到聯絡信號后，會回送給嵌入式執行控制器一個應答信號，若發送的多次聯絡信號都未收到應答，則認為IPC出錯。嵌入式執行器處于加工狀態時，將運行中的狀態信息以固定格式定期向IPC發送。IPC收到信息后，將其轉換成圖形、文字等信息顯示出來，提供給操作員，便于實時掌握加工狀態，發送任務的實時性要求低。

　　（2）接收任務

　　嵌入式執行控制器接收IPC機發送的聯絡、應答和命令3種信息，若接收到聯絡信號或應答信號，則接收任務直接處理（發送應答信號或刷新聯絡狀態位）；若既不是聯絡信號也不是應答信號，則認為是命令信息，接收任務將命令完整接收后，關閉寫接收緩沖區，激活命令解釋任務。接收任務是由通信口接收中斷觸發的，其實時性要求高。

　?。?）命令解釋任務

　　命令解釋任務首先對接收緩沖區的命令信息進行校驗和解釋，處理完成后，清空并開放接收緩沖區，允許新命令的接收。這樣做的目的是不在接收緩沖區中積壓多條命令，在當前命令解釋完成之前，不接收新命令，以提高嵌入式執行控制器對命令的響應速度。根據命令執行時間的長短，將命令分為開關量控制命令和插補命令2 種。開關量控制命令的執行時間短，因此在命令解釋后直接執行，以減少任務切換的時間消耗。插補命令是加工命令，運行時間長，采用專門的加工監控任務來執行，命令解釋任務只負責在命令解釋完成后激活加工監控任務。命令解釋任務的實時性要求高。

　　（4）加工監控任務

　　加工監控任務根據當前的工作狀態（手動方式或自動方式）激活插補計算任務，并進行加工狀態的監控。手動工作方式下，操作員在PC機上手動控制刀具向 -x，+x，-y，+y，-z，+z六個方向運動、刀具返回基準點、端面找正和孔中心定位等操作。自動工作方式下，操作員向控制器傳送直線、圓弧的運動命令，控制器自動完成該線形的運動。加工監控任務的實時性要求較高。

　?。?）插補計算任務

　　插補計算任務是計算輪廓起點和終點的中間點坐標值。本系統采用逐點比較法進行插補，插補任務每執行1次產生1個行程增量，每個行程增量以1個脈沖的方式輸出給步進電機。插補任務的運行周期可能低于操作系統時鐘，達到每秒數千次，因此使用定時器1作為插補運動時間控制器。插補計算任務在該軟件中的實時性要求最高。

　?。?）間隙電壓檢測和限位開關狀態檢測任務

　　該系統用于電火花線切割數控機床，間隙電壓是電火花加工時工具（電極絲）與工件之間的放電電壓，該數據是對放電加工過程進行實時檢測的重要參數，需要實時采集。限位開關是指刀具運動到加工臺邊界位置時，觸發的一個狀態開關。當?shù)竭_(dá)這個感應開關時刀具應該停止工作，起到一個保護作用，也就是限定了運動的位移，該信息也需要實時采集。這兩個任務具有實時性高，執行頻繁，執行時間短的特點，因此把它們?cè)O(shè)為一個檢測任務。與插補任務相同，由于檢測任務的運行周期低于操作系統時鐘，因此使用定時器3作為檢測任務的時間觸發器。

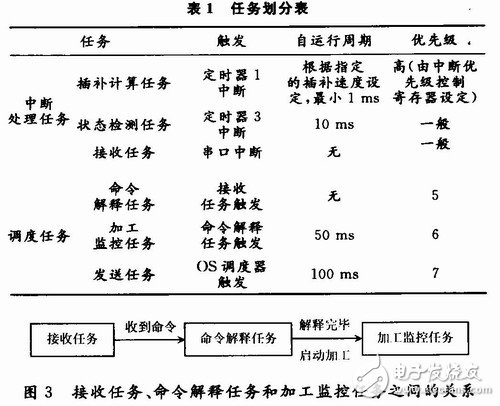

　　上面將實現的功能劃分為6個任務，介紹這些任務的功能，并對其實時性要求做了分析。上述任務劃分如表1所示。

　　3．3 任務間通信

　　在完成任務劃分后，還需要考慮任務的通信和同步。發送任務與檢測任務是獨立的，接收任務、命令解釋任務和加工監控任務存在聯系，如圖3所示，這里需要使用信號量和郵箱解決任務間的通信同步。

　?。?）命令信號量SemCmd。當接收任務接收到一條命令信息時，發出該信號量，由命令解釋任務接收，取出并解釋命令后，清除該信號量，允許接收新命令。

　?。?）加工啟動消息郵箱Mbox。當命令解釋任務發現命令信息為插補命令時，將信息翻譯成約定格式存入郵箱，發送出去，加工監控任務接收。

　　4 實驗結果

　　實驗測試，IPC通過串口向執行控制器發送直線插補命令G01X1000Y2000＼LF，如圖4所示，觀察返回信息中的x，y軸坐標，各點基本分布于點（O，O）與點（1000，2 000）的直線周圍，誤差小于1個運動當量，這說明整個系統運行正常。

　　5 結語

　　C8051F020處理器具有豐富的硬件資源和強大的處理性能，μC／OS-Ⅱ具有實時性高，通用性好，移植、擴展方便等特點。基于該軟硬件平臺，可以降低系統的復雜度，提高產品的開發速度。經驗證，該硬軟件系統能滿足該數控系統的要求，具有可行性。
