什么是測時儀?

　　測時儀是一種半導體自動測試設備(Ate)，負責測量?jī)纱问录g間隔的時間或計算事件的個數。由于半導體產業中測試的復雜度日益增大，而且IC設計師希望保證他們所設計的IC在速度和響應上能夠滿足設計要求，因此大多數測時儀在出售時內部都自帶一臺TMU。不論測試設備是用于測試模擬IC、數字IC還是混合信號IC，TMU都是必需的。

　　通常，TMU用于測量頻率/周期、傳輸延遲、建立和保持時間、上升/下降沿、占空比和信號斜率等交流參數。

　　TMU主要由兩部分組成(見圖1)：

　　1. 信號檢測器

　　此部分用于在輸入信號出現后檢測一次事件的發生。通過設置感興趣的參數閾值(通常是電壓參數)和信號變化的斜率(正或者負)，檢測器可以在輸入信號到達預先設置的閾值時觸發計數器模塊，使其開始計數或停止計數。開始計數和停止計數的觸發信號可以由一個檢測器產生，但如今大多數TMU制造商都會集成至少兩個檢測器，因?yàn)閮蓚€(gè)檢測器能夠檢測到低于1mV的信號電壓變化，并且無延遲地將觸發信號送至計數器模塊。

　　2. 計數器

　　在TMU中，計算事件發生次數或時間間隔的核心是開始和停止觸發器。對此部分而言，為了得到更精確的結果，分辨率和精度是最重要的因素。如今，TMU制造商可以輕易造出分辨率達到皮秒(pico-second)或飛秒(femto-second)級的高速TMU，同時，計數器的最大可計算時間仍保持在幾秒。

　　TMU應用舉例：

　　例1 中在TMU輸入端口送入一個幅度為1V的正弦波。

　　檢測器設置：

　　感興趣的閾值電壓= 0.5V

　　感興趣的信號變化斜率符號=正( positive，由低至高變化)

?

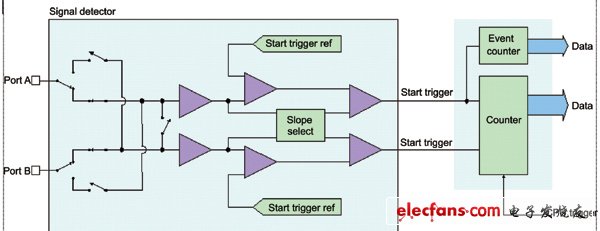

　　圖1 ：TMU模塊框圖

　　從圖2 中可以看出，A點將被檢測到兩次，而B點則會被忽略，因?yàn)锽點的信號變化斜率為負(由高變低)。

?

　　圖2 ：將正弦波送入TMU

　　第一次和第二次檢測到A點的時間差就是輸入信號的周期。

　　例2中 數字IC的輸入和輸出管腳被送至TMU的輸入端口。

　　根據圖3，設電壓輸入和輸出的低電平(VIL和VOL)為0V，高電平((VIH和VOH)為5V，則表1給出了相應的TMU設置和待測參數。

?

　　圖3 ：邏輯波形時序的例子
