1引言

　　由于各種人群的皮膚阻抗的動態范圍不一樣，甚至同個人在不同的時間、不同的環境下皮膚阻抗的動態范圍也不一樣。因此，在皮膚阻抗檢測系統中，刺激器需要根據不同的人群以及不同的環境，產生不同頻率、不同脈寬的刺激信號，才能保證檢測系統可以測量到人體皮膚的真實阻抗。

　　MCS-51單片機系統有3個定時器可以產生方波，而且方波的脈沖頻率及寬度可以由軟件設定，這種產生脈沖的方式具有很大的靈活性。上位機軟件LabVIEW同下位機通信時，將下位機所要產生的脈沖的參數通過串口傳給下位機，以便實現利用LabVIEW控制單片機產生所需脈沖的目的。

　　2下位機系統的設計

　　2.1硬件部分

　　MCS-51單片機內部有一個功能很強的全雙工串行口，該串行口有4種工作方式。片內的定時器/計數器可以產生波特率，大小可用軟件設置。有2個物理上獨立的接收、發送緩沖器SBUF，接收、發送均可觸發中斷系統，使用十分方便。對外也有兩條獨立的收、發信號線RXD（P3.0）和TXD（P3.1）。

　　本文采用RS 232串行接口標準，在電氣特性上，RS232采用負邏輯，要求高低兩信號間有較大的幅度，標準為：邏輯“1”在-5~-15V之間，邏輯“0”在+5~+15V之間。

　　2.2軟件部分

　　MCS-51的定時器0進行兩次計數。設P1.0為脈沖發生端，當定時器0的第一次計數結束后，將P1.0取反，賦新的初值，再進行第二次計數。當?shù)诙斡嫈?shù)結束后，再一次將P1.0取反，又賦原來的初值，進行新一輪的計數，如此反復即可產生方波。這樣通過兩次計數值的不同就可以實現產生不同脈寬及頻率的方波了。

　　圖1，圖2和圖3給出了單片機程序的詳細流程圖。其中定時器1工作在方式2，這是一種自動重裝方式，禁止中斷，用于產生波特率（該波特率設置為9 600）。串口工作在方式1，發送或接受一幀信息為10位，1位起始位（0），8位數據位和1位停止位（1），無奇偶校驗位。程序還設定串口中斷優先級高于定時器0的中斷優先級。

　　在通信前，上下位機一般會約定一個協議，例如在發送的數據前加一個標識段，一般為一個字節。當該字節傳輸正確后，下位機才可以認為上位機準備發送數據段。這樣可以避免串口偶爾產生的誤發信號。

　　程序設定4個字節為一個數據段，是因為上位機一次性要發完包括高低電平在內的兩次定時器的初始值，而每一個初始值都有兩個字節。因此下位機判斷一次完整的數據段是否發送完畢，就是判斷其是否收到了4個字節的數據。

　　3上位機系統的設計

　　LabVIEW語言是美國國家儀器（NI）公司開發的一種基于圖形化語言（G語言）的編程語言，利用該語言編寫的模塊化程序，具有良好的界面，簡單、直觀，且易于理解、調試和維護。做成的虛擬儀表可以當作許多儀器設備來使用，其功能完全由用戶編程定義。另外，LabVIEW內還包含豐富的數據采集、數據信號分析以及控制等子程序，特別適用于數據采集、通信處理系統。

　　LabVIEW提供了很多現成的可供調用的函數庫，從底層的GPIB，VXI，PXI，串口數據采集板的控制子程序到大量的儀器驅動程序；從基本的功能函數到高級分析庫，幾乎涵蓋了儀器設計中需要的所有函數。同時，LabVIEW還支持用于網絡通訊的TCP/IP協議、動態數據交換（DDE）和網絡化多媒體對象技術（ActiveX）等應用軟件標準。

　　3.1VISA LabVIEW提供了功能強大的VISA庫

　　VISA（Virtual InSTrument Software Architecture，虛擬儀器軟件規范）是用于儀器編程的標準I/O函數庫及其相關規范的總稱。VISA庫駐留于計算機系統中，完成計算機與儀器之間的連接，用以實現對儀器的程序控制，其實質是用于虛擬儀器系統的標準的API（ApplicatiON Programmer Inter-face，應用程序接口）。正因為如此，VISA可以連接不同標準的I/O設備。

　　VISA本身并不具備編程能力，惟他通過調用底層的驅動程序來實現對儀器的編程。VISA的I/O軟件庫的源程序是惟一的，其與操作系統及編程語言無關，只是提供了標準形式的API文件作為系統的輸出。

　　3.2LabVIEW中利用VISA實現串口通信

　　在LabVIEW中使用串口的基本流程為：先調用VISA Configure Serial Port來完成串口參數的初始化設置，包括了串口的資源分配，波特率的設定，數據位、停止位、校驗位和流控制等。

　　當某一個串口初始化成功后，就可以使用該串口進行數據的收發。使用VISA Write進行數據的發送，使用VISA Read進行數據的接收。在接收數據前，有時需要VISA Bytes at Serial Port查詢當前串口接收緩沖區中的數據字節數，如果VISA Read要讀取的字節數大于緩沖區中的數據字節數，VISA Read操作將一直等待，直至緩沖區中的數據字節數達到要求或是等待時間滿足VISA Configure Serial Port所設定的Timeout。　　在對數據的連續性要求不高的時候，VISA Read也支持分批讀取接收緩沖區里的數據字節或者只是讀取其中的一部分字節。

　　在某些特殊的情況下，可以利用VISA SET I/O Buffer Size設置串口接受/發送緩沖區的大小，使用VISAFlash I/O Buffer清空接收與發送緩沖區?！　≡诖谑褂媒Y(jié)束后，使用VISA Close結束與VISAresource name所指定串口間的會話。

　　該LabVIEW程序框圖中調用了一個叫做change的子VI程序，該子VI程序的功能是將高低電平的脈沖寬度值，轉換成定時器的初始值，并且拼湊成一個4個字節的16進制數，通過VISA Write模塊送入下位機。該子VI的程序框圖如圖5所示。

　　在接收到數據后，單片機有一條反饋的指令，他將其緩沖區內的值再次送回上位機，LabVIEW對該值進行顯示，并可以和原來實際輸出的16進制數進行比較。用戶可以很方便地知道，是否在上下位機通信中出現誤碼。

　　圖6左側的倒三角表示從圖4（a）的VISA Read中接收到的值，他與LabVIEW上一次顯示的值拼裝成一個完整的字符串，成為新的顯示值，在字符串顯示區顯示出來。

　　4程序運行結果與驗證

　　程序的前面板界面如圖7所示。

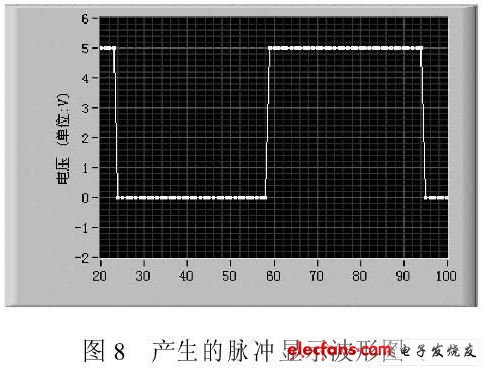

　　圖8是另一個程序的前面板，該程序可以將采樣率設定為50kHz的采集卡采集到的數據顯示在屏幕上。該屏幕顯示的是，上位機程序發送欲產生高低電平均為0.6ms脈沖波的定時器初始值給下位機后，下位機產生的脈沖序列。

　　上位機發送的16進制數為FDA8FDA8，下位機準確接收后，反饋的值也為FDA8FDA8。

　　根據采樣率為50kHz，即0.02ms采樣一次，則在顯示波形圖中任選一次完整脈沖（如圖8所示）進行計算，可以得到該次的低電平的持續時間為0.66ms，高電平的持續時間為0.68ms。

　　這兩個數據的誤差可能是采集卡的采樣率誤差引起的，或是單片機的定時器中斷服務程序的執行周期產生的延時所造成的。

　　另外，在上下位機的通信中，也可能會產生誤碼，導致產生的波形不符合要求。如果要一次性完成數據傳輸?shù)娜蝿?wù)，則應該在上下位機間增加可糾錯的編碼和譯碼電路，否則，可以選擇再次發送數據，當返回值與發送值一致時，才可認為發送成功，產生的波形基本可以符合要求。

　　5結語

　　本文用RS 232串行通信接口將計算機與單片機相連，組成一個可控脈沖發生器用于皮膚阻抗檢測。上位機用LabVIEW編程，產生的界面友好，操作方便。這種可控脈沖發生器編程靈活，不僅可以產生方波，還可以產生三角波，正弦波等，基本可以滿足實驗的要求。
