0 引言

　　在電能的產生、輸送、使用過程中，配電是一個極其重要的環節。低壓斷路器就是在低壓配電系統中用來處理由于電網波動導致線路出現嚴重的過載、短路、過電壓、欠電壓、過電流、剩余電流等故障的一種電器。它可以及時切斷電路，隔離故障，起到保護配電網絡、電氣設備的作用。脫扣器是斷路器的核心部件，可以在電網發生故障情況時分?jǐn)嚯娏鳌?/p>

　　從上世紀50 年代開始生產仿蘇斷路器，至今已發展為帶有微處理器的智能型脫扣器。智能脫扣器不僅囊括了傳統脫扣器所有保護功能，而且還能夠顯示、設定和修改被控電路中參數并擴充了測量、控制、報警、數據記憶及傳輸、上下微機的通信等功能，其性能大大優于傳統的常規斷路器產品。智能脫扣器要在電網發生故障的情況下快速分?jǐn)嗾w電路，又要對電網信號的采集要準確、快速、無誤，這樣，智能脫扣器的核心———微控制單元才能準確分析采集到的信號，正確判斷電網是否故障。本文所介紹智能脫扣器電網信號的采集系統的硬件主要分為3 個部分：① 信號調理單元，包括電流采樣、電壓采樣、剩余電流采樣;②鎖相環頻率跟蹤;③ 多路轉換開關。該3 部分相互連接形成一個整體，不可分割。合理地處理好該3 部分，才能準確地了解當前的電網情況，保護電網和用電電器安全。

　　1 整體設計方案

　　智能脫扣器數據采集系統結構框圖如圖1 所示。電網信號經過信號調理單元的電流、電壓、剩余電流采集電路，送入多路轉換開關，同時應用鎖相環提供微控制器中斷信號，利用微控制器LPC2294 外部中斷功能進行信號實時采樣，最終將采樣信號送入微控制器。

　　智能脫扣器數據采集系統硬件整體結構框圖

　　圖1 智能脫扣器數據采集系統硬件整體結構框圖。

　　2 信號調理單元

　　信號調理單元包括電流采樣、電壓采樣以及剩余電流采樣。信號調理單元將7 路輸出信號：I1、I2、I3、U1、U2、U1、L 送入多路轉換開關，以備后續循環采樣。

　　2. 1 空心電流互感器

　　隨著電力傳輸容量的不斷增長，電網電壓等級的不斷提高，保護要求更加嚴格，鐵心式互感器暴露出一些缺點，如體積大、易磁飽和、有鐵磁諧振、動態范圍小、使用頻帶窄等。本設計使用了空心電流互感器，空心式電流互感器克服了傳統鐵心式互感器的缺點，采用非磁性材料作為傳感器，無飽和、無剩磁、體積小、頻帶寬，最重要的是其二次側輸出不是一個電流量而是一個電壓量，省去在二次側接大功率采樣電阻和二次側不能開路的限制。采用空心電流互感器輸出的小電壓信號就可以直接應用到后續電路。

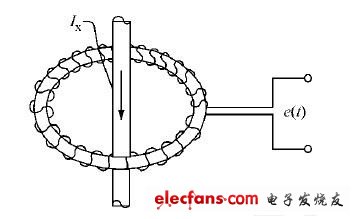

　　空心電流互感器由Rogowski 空心線圈構成，是一種密繞于非磁性骨架上的空心螺線管。空心電流互感器結構如圖2 所示，其中Ix為被測信號電流，e（t）為空心電流互感器線圈輸出電動勢。e（t）與Ix關系如式（1）所示：

　　空心電流互感器結構圖

　　圖2 空心電流互感器結構圖。

　　式中N———線圈總匝數

　　S———非磁性骨架截面積

　　Ix———被測電流

　　為了求得輸出信號和輸入電流的線性關系，積分器是模擬電路的關鍵部分。因此，在空心互感器后面加入了積分環節，使輸出電壓與輸入電流保持線性關系。Ux即為經過積分器的輸出電壓，如式（2）所示：

　　式中r———非磁性骨架圈半徑

　　R———空心線圈后接積分器的積分電阻

　　C———空心線圈后接積分器的積分電容

　　經過空心電流互感器，將被測信號轉化成所需的小電壓信號，且頻率相位均未改變，準確度高，適合應用于智能斷路器大電流采樣中。按照生產空心電流互感器的廠家以及有關互感器資料文獻［1］中的數據，表1 中列出了本設計系統所設置的條件下故障電流值和電流通過空心互感器輸出的電壓值，其中，IN為額定電流。通過表1所列輸入空心互感器電流Ix和經積分電路后電壓輸出Ux關系可看出，兩者呈線性關系。

　　。

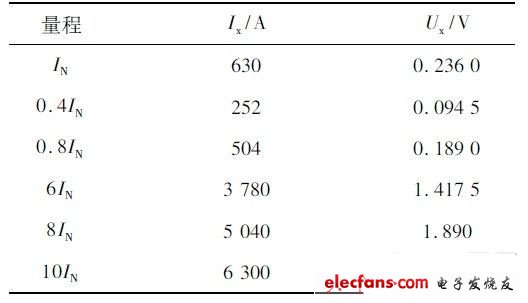

　　表1 電流值及經電流互感器輸出電壓值。

　　電流值及經電流互感器輸出電壓值
