舉例來說，你有沒有使用過Arduino來操控伺服機，而需要精確的脈寬調變來決定順時針旋轉或逆時針旋轉的時候？有了示波器，編寫程式時，就可以得知目前的脈寬和需要的脈寬還差多少；處理類比信號時，也可以檢測目前的頻率和目標頻率的差距，或者測量需要過濾什么頻率。數字電子裝置為數眾多，信號的時差變得極為重要，因此需要有示波器時時檢測。
?
基本上，示波器是一種能記錄電路上電壓的資料擷取裝置。電腦上有另一個裝置也有這個功能，那就是音效卡，主要差別在于兩者所能處理的電壓以及測量電壓的頻率（稍后詳細討論）。因?yàn)殡娔X上的音效卡只能處理較低的電壓（約 /- .6V到 .8V），所以要把電壓調低。成功制作示波器探針的要點在于：容納更高電壓的輸入，并把電壓調低，讓音效卡可以處理。
以下的步驟會教你如何制作這種探針。這里的成品適用于音效卡的線路輸入，線路通?？梢越邮樟Ⅲw聲輸入，所以這個探針會有兩個頻道。如果想要用系統上的麥克風輸入，只需要制作只有一個頻道的探針，因?yàn)辂溈孙L(fēng)輸入通常是單聲道。完成之后，再來看看這組示波器和實驗室級的型號有何差異，并討論其限制。
材料
1M歐姆線性電位計(2)，RadioShack網站商品編號#271-211：請務必購買線性型而非音訊型。
4.7k歐姆電阻，1/4或1/2瓦(2)，RadioShack網站商品編號 #271-312
1N4148一般二極體，非齊納型(4)，RadioShack網站商品編號#276-1620：這種二極體可以承受我們需要處理的頻率，而在電路所承載的電流上也有約.6v的正向電壓，為麥克風和線路輸入提供充足的保護。
6′ 1/8″ (3.5mm)立體聲音頻線，RadioShack網站商品編號#42-2387：若麥克風輸入僅由單頻道連接，則可使用單聲道線。
迷你測試夾片轉接器，RadioShack網站商品編號#270-372
六角形控制旋鈕，RadioShack網站商品編號#274-415
洞洞板：購買雙面型，或用2個一般洞洞板自行制作雙面洞洞板（參見第2步）
電子線，非必要：用于制做雙面洞洞板（參見第2步）。
工具
Make: it豪華工具組，RadioShack網站商品編號#64-246。
迷你熱熔膠槍，RadioShack網站商品編號#55066341
弓鋸
電焊幫手
步驟第一步：電路圖概覽
?
?
?
示波器的電路圖很簡單。將探針接到電路上需要測量的地方，信號從探針進來，直接接到4.7k歐姆電阻（R1）。
信號從該處通過1M歐姆電位計（R2），調整到達音效卡的電壓。
注：電阻及電位計的數值在±10V之間，你可以使用高達30V的電壓，都不會有電流過大的問題。
兩個二極體（D1和D2）的相鄰配置可以保護音效卡的線路輸入，在輸入信號超過7V左右的時候就會斷路。4.7k歐姆電阻（R1）也會限制通過二極體的電流，借此保護二極體。
注：如果需要測量更高的電壓，建議在電路的供給上使用第二個分壓器。除了這些元件之外，還需要立體音頻線、夾線和用來安裝所有元件的洞洞板。
注意：本項目是根據雙面洞洞板（即兩面都有銅墊者）設計。如果沒有的話也不用擔心，在下一步就教你如何自己做！
第二步：制作雙面洞洞板
?

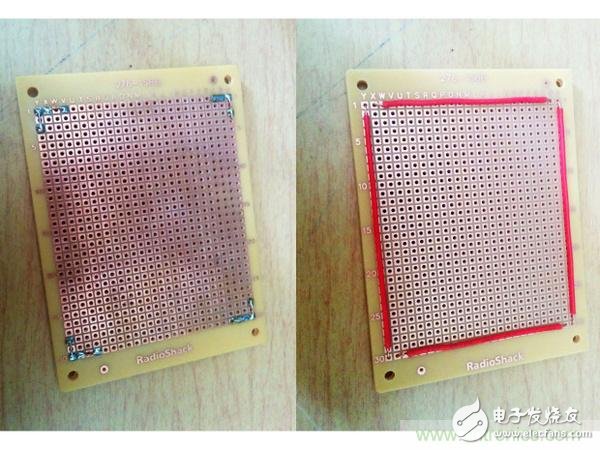

如果沒有雙面銅墊的洞洞板，自己做也很簡單。拿兩個一模一樣的洞洞板，背對背放置，讓銅墊朝外。
可以用膠把洞洞板粘在一起（若用粘的，建議使用噴膠），或者利用洞洞板的特性，也就是把它們焊接起來固定。
剪取適當長度的22AWG實心電線在洞洞板的四邊構成一個「框」（如圖2）。接著讓電線跨越一邊，再焊接到背面，形成一個穩固，兩側都有銅墊的雙面洞洞板。
所有洞洞板上的孔現在都完整對齊了（如圖3）。雖然做了邊框，這個尺寸的洞洞板有644個孔可供使用。
第三步：元件配置
?
首先把最大的元件：電位計，放置在板上，決定需要的尺寸。接著把洞洞板裁成適當大小，排列其他主要元件后，看一下大略的配置。
配置好2個電位計和4.7k歐姆電阻之后，找出最適合二極體的地方。在板上標記電位計電極的位置，做為之后參考。
第四步：接上音頻線
?
?
?

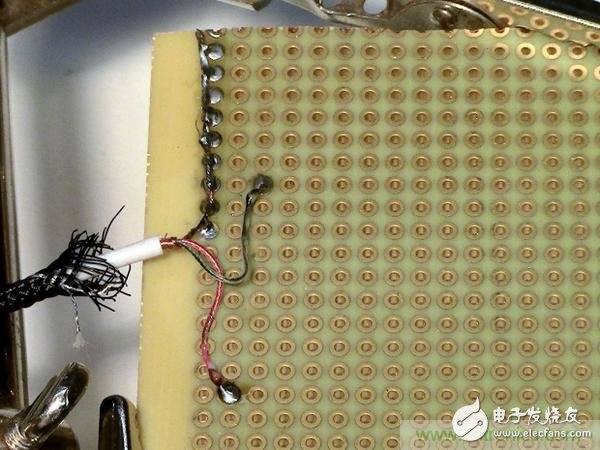

把音頻線剪成桌電或筆電配置所需的長度。接著把線纜中3種不同的線剝皮。其中1條沒有絕緣的纏繞線是接地線，另外2條有絕緣的線將做為輸入的第1和第2頻道。剝除頻道線絕緣時需特別下功夫，因?yàn)樗鼈兎浅Ｐ ?/p>
注：有個小技巧，用烙鐵把絕緣燒到所需的長度，同時給電極上錫。之后別忘了把烙鐵擦干凈。
接著，依照電位計的參考點，把線路接上洞洞板。頻道線將接到電位計的中心電極。接地線可以拉到旁邊，固定在多處，因?yàn)閷?huì)有很多個接點需要接地。
第五步：將元件固定在板上
?
?

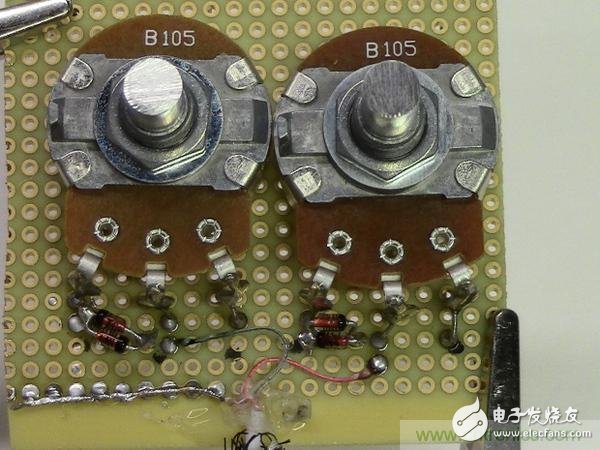

每個電位計都有3個接點。在照片中，由左至右分別是接地、接至音效卡、接自4.7k歐姆電阻。把電位計固定于板上時使用熱熔膠。
最后，在接地和音效卡之間每個頻道接上2個二極體。記得，其中一個二極體是從負極接到接地，另一個從正極接到接地。

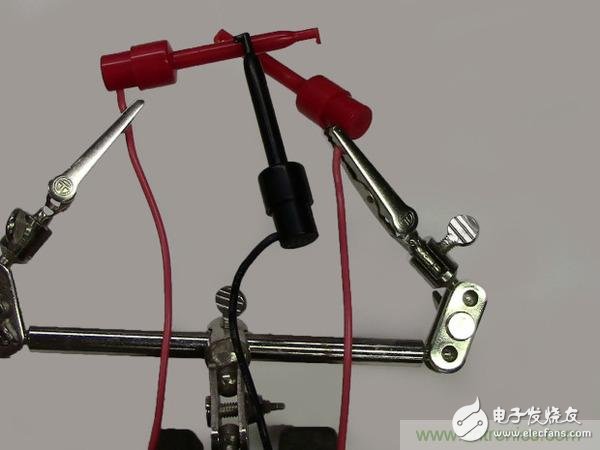

第六步：完成夾線
?
?
?
?
?
連接夾線后，把線纜的另一端接到洞洞板上適當?shù)奈恢谩＜t線是信號線，接到4.7k歐姆電阻（電位計接點對面）。黑線接到洞洞板的接地軌。
洞洞板和線纜焊接點需要某種拉力釋放，才不會不小心把線拉出來。熱熔膠很好用，在3個接點上滴點熱熔膠就有很好的效果。
電子裝置和硬件部份已經完成了，可以再為電位器裝上外殼和旋鈕。
第七步：安裝軟件
?
?
?
?
注：很可惜，音效卡示波器軟件只有Windows版本。努力搜尋后我還是找不到Mac版本。（或許我會自己寫一個，再發布出去?。?/p>

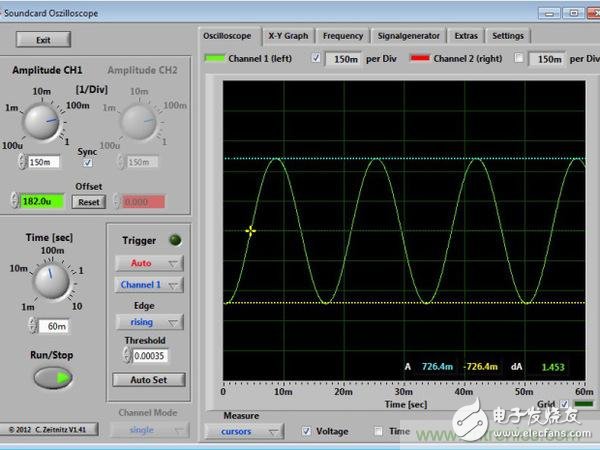

第八步：軟件使用 – 60Hz比較
?
?
?
?
?
這個軟件的功能意外強大，不僅提供雙頻道支援（若你的硬件有提供），更有FFT測量、游標、X-Y圖和信號產生器！
注：在第一張圖看到的是工廠制造的桌上型示波器輸出資料，而第二和第三張圖則是音效卡示波器的輸出。
桌上型示波器和音效卡示波器都能輕松處理60Hz的sine波，你可以選擇游標（CURSOR）量測時間和電壓的數據。不過電壓沒有根據電阻分壓器校正，所以無法顯示電路上切確的電壓。本軟件有提供可以選用的校正點。
仔細看看第三張圖，可以發現sine波的波鋒有些拉平。這是因?yàn)殡娢挥?jì)過強，使二極體開始導電。此情形通常稱做「波型削峰」。若發現波型削峰，只需把電位計回調，直到波型得到修正，也就是sine波的波鋒沒有拉平。
第九步：軟件使用 – 1kHz比較
?
?
?
?
?
注：音效卡示波器甚至?xí)@示所測量的頻率，方便確認。

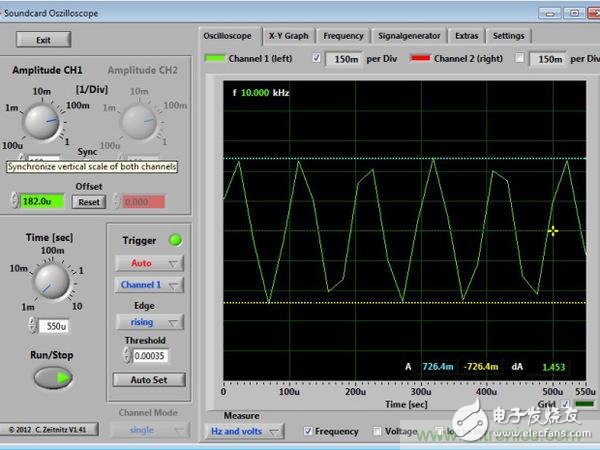

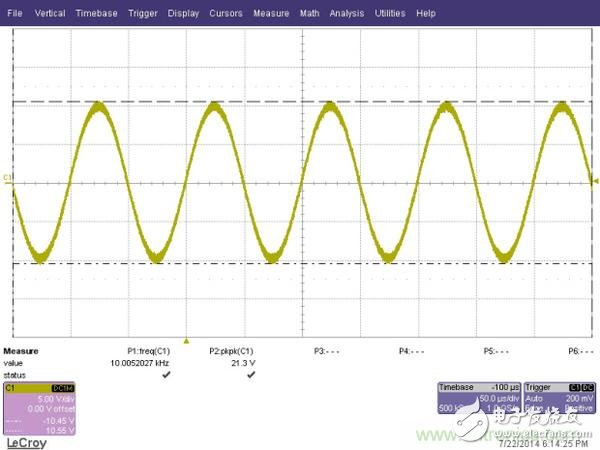

第十步：軟件使用 – 10kHz比較
?
?
?
?
示波器受兩個主要條件的限制：
頻寬，即可以有效測量的頻率范圍。實驗室級的示波器在這里有200MHz的頻寬，也就是說在0到200MHz的范圍可以有效地測量。音效卡的頻寬則小得多，約20–15kHz。在這個范圍之外，測量結果便不準確。
采樣頻率這里的實驗室級示波器采樣頻率有2GS/s！電腦里的音效卡則只有大約44kS/s。這就是為么更快的波型可能無法準確測量。基本上，采樣頻率是系統測量電壓的頻率。實驗室級的采樣頻率可達每秒20億次，而音效卡型則只有四萬四千次。你可能會想，這樣這個DIY工具就沒有作用了，但并非如此！對很多玩家的電路而言，14kS/s的速度來測量脈寬和頻率綽綽有馀。當電路越來越快時，再考慮買實驗室級的型號。
第十一步：軟件─方波及FFT
?
?
?
?
?
