萬用表概述

　　萬用表又稱為復用表、多用表、三用表、繁用表等，是電力電子等部門不可缺少的測量儀表，一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）等。

　　萬用表基本功能

　　萬用表不僅可以用來測量被測量物體的電阻，交直流電壓還可以測量直流電壓。甚至有的萬用表還可以測量晶體管的主要參數以及電容器的電容量等。充分熟練掌握萬用表的使用方法是電子技術的最基本技能之一。常見的萬用表有指針式萬用表和數字式萬用表。指針式多用表是一表頭為核心部件的多功能測量儀表，測量值由表頭指針指示讀取。數字式萬用表的測量值由液晶顯示屏直接以數字的形式顯示，讀取方便，有些還帶有語音提示功能。萬用表是公用一個表頭，集電壓表、電流表和歐姆表于一體的儀表。

　　萬用表的直流電流檔是多量程的直流電壓表。表頭并聯閉路式分壓電阻即可擴大其電壓量程。萬用表的直流電壓檔是多量程的直流電壓表。表頭串聯分壓電阻即可擴大其電壓量程。分壓電阻不同，相應的量程也不同。萬用表的表頭為磁電系測量機構，它只能通過直流，利用二極管將交流變?yōu)橹绷鳎瑥亩鴮崿F(xiàn)交流電的測量。

　　萬用表工作原理

　　萬用表的基本原理是利用一只靈敏的磁電式直流電流表（微安表）做表頭。當微小電流通過表頭，就會有電流指示。但表頭不能通過大電流，所以，必須在表頭上并聯與串聯一些電阻進行分流或降壓，從而測出電路中的電流、電壓和電阻。

　　萬用表的操作規程

　　1、使用前應熟悉萬用表各項功能，根據被測量的對象，正確選用檔位、量程及表筆插孔。

　　2、在對被測數據大小不明時，應先將量程開關，置于最大值，而后由大量程往小量程檔處切換，使儀表指針指示在滿刻度的1/2以上處即可。

　　3、測量電阻時，在選擇了適當倍率檔后，將兩表筆相碰使指針指在零位，如指針偏離零位，應調節“調零”旋鈕，使指針歸零，以保證測量結果準確。如不能調零或數顯表發出低電壓報警，應及時檢查。

　　4、在測量某電路電阻時，必須切斷被測電路的電源，不得帶電測量。

　　5、使用萬用表進行測量時，要注意人身和儀表設備的安全，測試中不得用手觸摸表筆的金屬部份，不允許帶電切換檔位開關，以確保測量準確，避免發生觸電和燒毀儀表等事故。

　　萬用表的使用注意事項

　　1、在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上。

　　2、在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。

　　3、在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。否則，會使萬用表毀壞。如需換檔，應先斷開表筆，換檔后再去測量。

　　4、萬用表在使用時，必須水平放置，以免造成誤差。同時， 還要注意到避免外界磁場對萬用表的影響。

　　5、萬用表使用完畢，應將轉換開關置于交流電壓的最大檔。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。

　　萬用表能測電容嗎_如何使用萬用表檢測電容

　　1、指針式萬用表檢測電容

　　1.1、固定電容的檢測

　　（1）容量在0.01 pF以上固定電容的檢測 將指針式萬用表調至R×10k歐姆擋，并進行歐姆調零，然后用萬用表的紅、黑表筆分別接觸電容的兩個引腳，觀察萬用表指針的變化，如圖1所示。 如果表筆接通瞬間，萬用表的指針向右微小擺動，然后又回到無窮大處，調換表筆后，再次測量，指針也向右擺動后返回無窮大處，則可以判斷該電容正常； 如果表筆接通瞬間，萬用表的指針擺動至“0”附近，則可以判斷該電容被擊穿或嚴重漏電； 如果表筆接通瞬間，指針擺動后不再回至無窮大處，則可判斷該電容漏電； 如果兩次萬用表指針均不擺動，則可以判斷該電容已開路。

　　（2）容量小于0.01 pF的固定電容的檢測 檢測10pF以下的小電容時，因電容容量太小，故用萬用表進行測量，只能檢查其是否有漏電、內部短路或擊穿現象：測量時選用萬用表R×10k擋，將兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。如果測出阻值為零，則可以判定該電容漏電損壞或內部擊穿。

　　圖1 檢測0.01 p，F(xiàn)以上的固定電容

　?。?）檢測10pF～0.01 ；tF固定電容可采用如下方法。將萬用表調至R×10k擋，選用兩只卩值大于100的 三極管3DC6（或9013）組成復合管，其 電路原理圖如圖2所示。利用復合管的放大作用，把被測電容的充電電流予以放大，以增大萬用表指針的擺動幅度。將被測電容接于復合管的基極b與集電極c間，萬用表的紅、黑表筆分別與復合管的發射極e和集電極c相接。如果萬用表的指針微擺動后返回至無窮大處，則說明電容正常；如果指針不動或不能返回至無窮大處，則說明電容已損壞。在測試操作時，特別是在測量較小容量電容時，要反復調換被測電容引腳接觸兩點，以明顯地看到萬用表指針的擺動。

　　圖2 復合管構成的測試電路原理圖

　　1.2、電解電容的檢測

　　電解電容的容量較一般固定電容大得多，測量時，針對不同容量選用合適的量程。一般情況下，1～47 pF間的電容，可用R×1k擋測量；大于47 ptF的電容可用R×100擋測量。電容容量越小，電阻擋倍率選擇應越大。測量前應讓電容充分放電，即將電解電容的兩根引腳短路，把電容內的殘余電荷放掉。可以用萬用表表筆將電容兩引腳短路，電容放電方法示意圖如圖3所示。大容量電容須用螺絲刀金屬部分放電。 電容充分放電后，將指針萬用表的紅表筆接負極，黑表筆接正極。在剛接通的瞬間，萬用表指針應向右偏轉較大角度，然后逐漸向左返回，直到停在某一位置。此時的阻值便是電解電容的正向絕緣電阻，一般應在幾百千歐姆以上。調換表筆測量，指針重復前邊現象，最后指示的阻值是電容的反向絕緣電阻，應略小于正向絕緣電阻。電解電容的檢測示意圖如圖4所示。

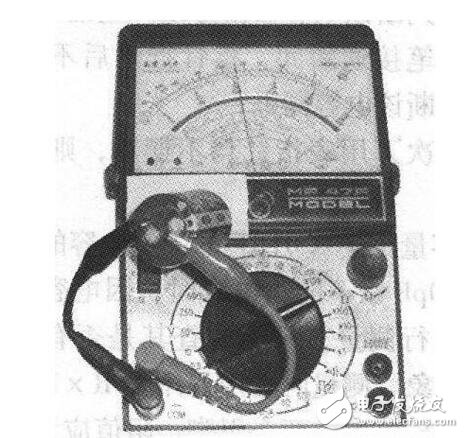

　　圖3 電容放電方法示意圖

　　圖4 電解電容的檢測示意圖

　　在上述測量中，如果測量時萬用表指針不動，則說明電容容量消失或內部斷路；如果電容的正、反向絕緣電阻很小或為零，則說明電容漏電流大或內部短路，不能再使用。 對于正、負極標志不明的電解電容，可利用測量絕緣電阻的方法加以判別，即先用萬用表的兩支表筆接觸電容兩只引腳，測量電容的絕緣電阻。調換表筆后再次測量，數值大的為正向絕緣電阻，這時黑表筆接的是電容的正極。

　　1.3、可變電容的檢測

　　可變電容容量通常都較小，主要是檢測電容動片和定片之間是否有短路情況。

　?、儆檬志徛D轉軸，應感覺十分平滑，不應有時松時緊甚至卡滯的現象。將轉軸向前、后、上、下、左、右各方向推動時，轉軸不應有搖動。

　?、谵D軸與動片之間接觸不良的可變電容，不能繼續使用。

　?、蹖⑷f用表置于R×10k擋，一只手將兩支表筆分別接可變電容的動片和定片的引出端，另一只手將轉軸緩慢來回轉動，萬用表的指針都應在無窮大處不動。如果指針有時指向零，則說明可變電容動片和定片之間存在短路點；如果旋到某一角度，萬用表讀數不是無窮大而是有限阻值，則說明可變電容動片和定片之間存在漏電現象。

　　2、數字式萬用表檢測電容

　　指針式萬用表只能檢測電容的好壞（小容量電容的斷路性故障不宜判斷）以及大致估測電容的大小，不能準確測量電容容量大小，電容的電容量通常需要電容表、數字式萬用表以及專用的 電容測量儀器來測量。用數字式萬用表測量電容的電容量時需注意，并不是所有電容都可測量，要依據數字萬用表的測量擋位來確定。有的數字式萬用表有多個電容測量擋位，可以測量2nF～2；tF的電容，有的可測量⒛nF～⒛0ctF的電容，而有的數字式萬用表只有一個⒛0ptF的電容測量擋位。 使用數字式萬用表測量電容的電容量時，將數字式萬用表置于電容擋，根據電容量的大小選擇適當擋位，待測電容充分放電后，將待測電容直接插到測試孔內或兩表筆分別直接接觸進行測量。數字式萬用表的顯示屏上將直接顯示出待測電容的容量。數字式萬用表測量電容示意圖如圖5所示。

　　圖5 數字式萬用表測量電容示意圖

　　如果顯示的數值等于或十分接近標稱容量，則說明該電容正常；如果待測電容顯示的數值與標稱容量相差過大，則查看其標稱容量是否在萬用表的測試范圍之內，如果超出萬用表的測量范圍，可更換有適當量程的萬用表再進行測量，更換萬用表后再測量若還是相差過大，則說明待測電容已變質，不能再使用；如果待測電容顯示的數值遠小于標稱容量，則說明待測電容已損壞。

　　注意：（1）如果待測電容的電容量超出萬用表測量范圍，則不能用數字式萬用表測量。

　?。?）數字式萬用表的表筆連接與指針式萬用表的表筆連接方法是相反的，指針式萬用表黑表筆接的是表內 電源正極，為表內電流流出端；數字式萬用表的紅表筆接表內電源正極，為表內電流流出端。電容充分放電后將萬用表紅表筆接電解電容正極，黑表筆接電解電容負極可測出正向絕緣電阻。反之，萬用表紅表筆接電解電容負極，黑表筆接電解電容正極可測出反向絕緣電阻。

　　3、萬用表電壓法檢測電容

　　用交流電壓法也可以檢測電容器，某些萬用表帶有此功能，如FM50型萬用表。下面以FM50型萬用表為例，其檢測方法如下。 萬用表的刻度盤上有交流電壓與電容容量相對應的刻度，如圖6所示。

　?。╝）交流電壓為10V時，電壓與容量的對應值

　　（b）交流電壓為50V時，電壓與容量的對應值

　?。╟）交流電壓為250＼1時，電壓與容量的對應值 圖6 萬用表刻度盤上交流電壓與電容容量相對應的刻度

　　3.1、選擇量程 根據電容器上的耐壓值，合理選擇交流量程，把轉換開關置于該量程。

　　3.2、配接交流電源 準備一只調壓型的電源變壓器，選擇與量程相對應的電壓輸出，然后按圖7所示的方法進行連接測量。

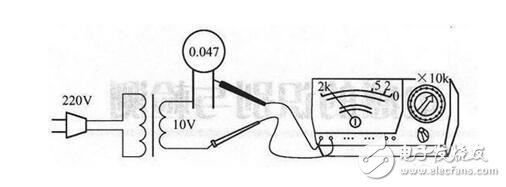

　　圖7 萬用表電壓法檢測電容

　　3.3、測量與讀數 交流電源、電容器、萬用表串聯成閉合回路，上電后進行測量。待表針穩定后即可瀆數。 注意：在使用250V交流電源時，一定要注意安全。
