無線CPE
無線CPE就是一種接收wifi信號的無線終端接入設備，可取代無線網卡等無線客戶端設備?？梢越邮諢o線路由器，無線AP，無線基站等的無線信號，是一種新型的無線終端接入設備。同時，它也是一種將高速4G信號轉換成WiFi信號的設備，不過需要外接電源，但可支持同時上網的移動終端數量也較多。CPE可大量應用于農村，城鎮，醫院，單位，工廠，小區等無線網絡接入，能節省鋪設有線網絡的費用。
應用范圍
我們總是希望無線覆蓋基站的覆蓋范圍越大越好，但是無線系統的傳輸距離同時也與客戶終端設備的技術指標有關。標準WiFi客戶端的上行功率有限（一般為15dBm），無論無線覆蓋基站的下行功率有多大，標準WiFi客戶端的上行距離都受到了上行功率的限制，距離十分有限。無線CPE就是專用客戶終端設備，采用無線室外CPE距無線覆蓋基站的距離可以達到標準WiFi客戶端的4倍。
當然在實際應用中，難以找到視距無遮擋的應用環境，通過無線傳播模型的測算和實際經驗表明，采用CPE的客戶端與基站的傳輸距離可以達到1Km－5Km
無線網橋cpe設置教程
一、設備選型
1、根據環境具體需求選取合適型號的CPE設備；
2、CPE設備必須同型號配對使用，不能使用不同型號設備配對。
二、CPE位置與MAC地址記錄
當使用較多CPE設備時，安裝前需記錄每個位置CPE對應MAC地址，同時修改每個CPE設備的登錄IP地址，方便后續在Pharos Control集中管理軟件中統一管理CPE設備。
三、選擇安裝位置
1、安裝高度

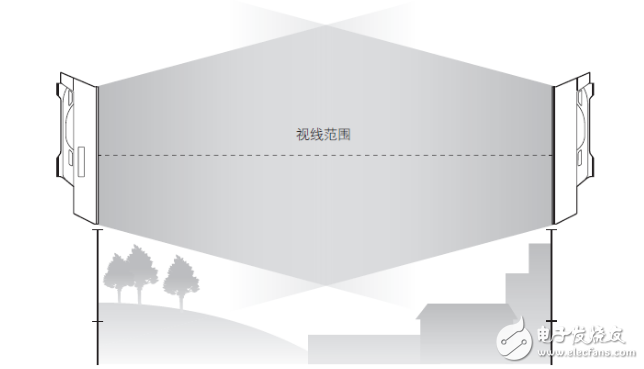

無線傳輸過程中，樹木、高樓和大型鋼筋建筑物等障礙物都會削弱無線信號。為提高無線傳輸性能，防止信號受阻，安裝時請確保無線CPE間的視線范圍內無障礙物阻擋，如下圖所示。
側視圖
如何計算設備的最小安裝高度？
我們首先要引入“菲涅耳區”這個概念。無線信號在傳輸過程中，發送端和接收端之間的大型建筑物或樹木等障礙物會反射信號，引起信號的多徑傳播，從而造成信號衰落。在以收發天線的連線為軸心，以r 為半徑的一個類似于管道的區域內，若沒有障礙物的阻擋，則可認為信號在自由空間中傳播，沒有衰落。這個管道區域稱為菲涅爾區（Fresnel Zone）。菲涅爾區是一個橢球體，如下圖所示：
其中：
r 為菲涅耳半徑（以米為單位計量）；
c 為光速，即 3x108m/s；
f 為無線信號的頻率（以Hz 為單位計量）；
d1 和d2分別是收發天線之間的連線上某測量點到發
送設備和接收設備之間的距離（以米為單位計量）。
實際應用中，為保證系統正常通信，收發天線架設的高度要滿足盡可能使它們之間的障礙物不超過其菲涅爾區的40%。例如，假設d1 和d2 分別是2km 和8km，CPE 的工作頻率f 是2.4GHz，則根據上述公式，菲涅爾半徑r為14.142m。考慮40% 的容忍度，則可接受的半徑為8.485m。假設障礙物高度h 為10m，則無線CPE 的架設高度應高于18.485m。類似地，計算出所有障礙物所在處的結果，其中的最大值即為最終結果。
2、安裝方向
安裝CPE 設備時請調整其正面板朝向，確保接收設備在其信號覆蓋范圍內?？梢越柚雀璧貓D、GPS 等工具，并結合CPE 設備的水平波瓣寬度來大致判斷CPE 的朝向。
CPE 的水平波瓣寬度如下表所示：
如下圖所示，白色扇形區域即為CPE 的信號覆蓋范圍。
俯視圖
四、連接與安裝

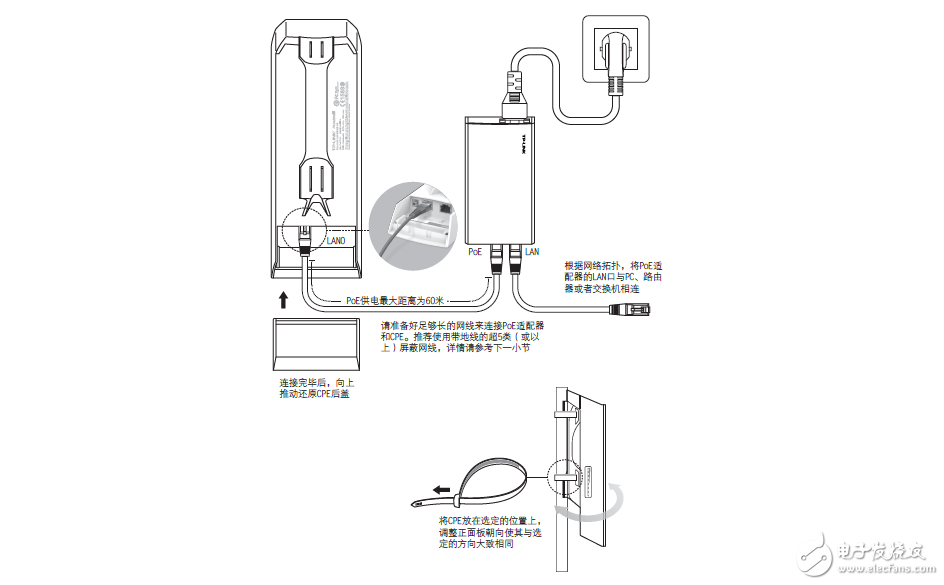

請參考下圖進行連接與安裝。
五、靜電與雷擊防護

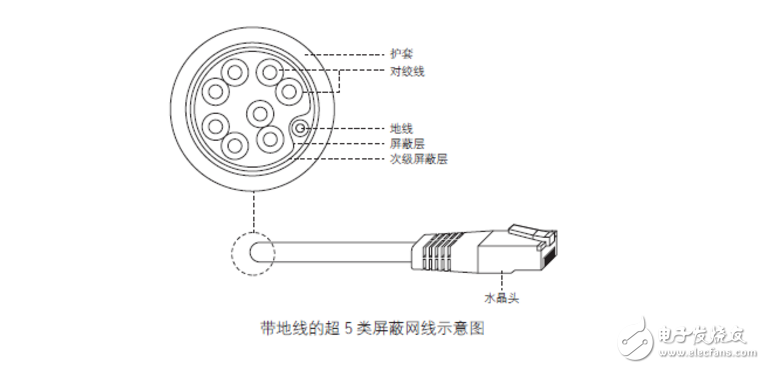

對室外設備而言，防雷接地是極其重要的一步。如下圖所示，室外無線CPE 可通過兩種方式接地。采用方法1 ：通過帶地線的超5 類（或以上）屏蔽網線與PoE 適配器相結合進行接地可以方便有效地防止靜電和雷擊危害。如果您使用的是一般的屏蔽網線，則需要采用方法2 ：使用地線將CPE 的防雷接地柱與建筑物的接地端相連進行接地。
