      SN74CB3Q3125 四路 FET、2.5V/3.3V、低壓高帶寬總線開關

      數據：

      描述

      SN74CB3Q3125器件是一款高帶寬FET總線開關，使用電荷泵提升傳輸晶體管的柵極電壓，從而提供低電平和低電平導通電阻（ on ）。低而平坦的導通電阻允許最小的傳播延遲，并支持?jǐn)?shù)據輸入/輸出（I /O）端口上的軌到軌切換。 SN74CB3Q3125器件還具有低數據I /O電容，可最大限度地減少數據總線上的容性負載和信號失真。

      特性

      • 高帶寬數據路徑（最高500 MHz （1））
      • 5 -V容差I(lǐng) /O，器件上電或掉電
      • 低和平導通電阻（r on ）
        特性超出工作范圍
        （r on =3Ω典型值）
      • 數據I /O端口上的軌到軌切換
        • 0 V至5 V切換3.3VV CC
        • 0V至3.3V開關，2.5VV CC
      • 具有接近零的雙向數據流
        傳播延遲
      • 低輸入和輸出電容最小化
        加載和信號失真
        （C io（OFF） = 4 pF Typ）
      • 快速切換頻率（f OE = 20 MHz Max）
      • 數據和控制輸入提供下沖 - 鉗位二極管
      • 低功耗
        （I CC = 0.3 mA Typ）
      • V CC 工作范圍2.3 V至3.6 V
      • 數據I /O支持0 V至5 V信號電平
        （0.8 V，1.2 V，1.5 V，1.8 V，2.5 V，3.3 V，5 V）
      • 控制輸入可由TTL驅動，
        5 V或3.3V CMOS輸出
      • I off 支持部分掉電模式操作
      • 閂鎖性能超過100 mA每個JESD 78， II類
      • 根據JESD測試的ESD性能22
        • 2000-V人體模型
          （A114-B，II類）
        • 1000-V充電 - 設備型號（C101）
      • 支持?jǐn)?shù)字和模擬應用：
        USB接口，差分信號接口，總線
        隔離，低失真信號門控< /li>

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Typ) (uA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      ON-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      SN74CB3Q3125 SN74CBT3125 SN74CBTLV3125
      1:1 SPST ? ? 1:1 SPST ? ? 1:1 SPST ? ?
      4 ? ? 4 ? ? 4 ? ?
      Single ? ? Single ? ? Single ? ?
      N/A ? ? N/A ? ? N/A ? ?
      N/A ? ? N/A ? ? N/A ? ?
      2.3 ? ? 4 ? ? 2.3 ? ?
      3.6 ? ? 5.5 ? ? 3.6 ? ?
      4 ? ? 5 ? ? 5 ? ?
      500 ? ? 200 ? ? 200 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      16SSOP: 29 mm2: 6 x 4.9(SSOP)
      14TSSOP: 32 mm2: 6.4 x 5(TSSOP)
      14TVSOP: 23 mm2: 6.4 x 3.6(TVSOP)
      14VQFN: 12 mm2: 3.5 x 3.5(VQFN) ? ?      		 14SOIC: 52 mm2: 6 x 8.65(SOIC)
      16SSOP: 29 mm2: 6 x 4.9(SSOP)
      14SSOP: 48 mm2: 7.8 x 6.2(SSOP)
      14TSSOP: 32 mm2: 6.4 x 5(TSSOP)
      14TVSOP: 23 mm2: 6.4 x 3.6(TVSOP)
      14VQFN: 12 mm2: 3.5 x 3.5(VQFN) ? ?      		 14SOIC: 52 mm2: 6 x 8.65(SOIC)
      16SSOP: 29 mm2: 6 x 4.9(SSOP)
      14TSSOP: 32 mm2: 6.4 x 5(TSSOP)
      14TVSOP: 23 mm2: 6.4 x 3.6(TVSOP)
      14VQFN: 12 mm2: 3.5 x 3.5(VQFN) ? ?
      SSOP
      TSSOP
      TVSOP
      VQFN ? ?      		 SOIC
      SSOP
      SSOP
      TSSOP
      TVSOP
      VQFN ? ?      		 SOIC
      SSOP
      TSSOP
      TVSOP
      VQFN ? ?
      3.6 ? ? 5.5 ? ? 3.6 ? ?
      9 ? ? 22 ? ? 40 ? ?
      64 ? ? 128 ? ? 128 ? ?
      2000 ? ? ? ?
      4000 ? ? 3 ? ? 10 ? ?
      Powered off protection ? ? ? Powered off protection ? ?
      1 ? ? 1 ? ? 1 ? ?
      1 ? ? 1 ? ? 1 ? ?
      8 ? ? ? ?
      4 ? ? 4 ? ? 7 ? ?
      1 ? ? ? ?
      2 ? ? ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ?
      1.7 ? ? 2 ? ? 2 ? ?

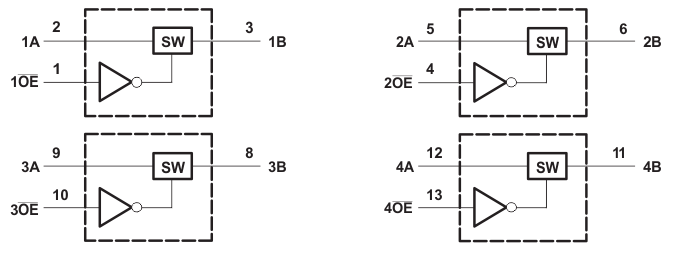

      方框圖 (1)
