      UCC28950 具有同步整流的綠色環保相移全橋控制器

      數據：

      描述

      UCC28950增強型相移控制器基于德州儀器的行業標準UCx895相移控制器系列，其增強功能可提供當今高性能電源的最佳效率系統。 UCC28950實現了對全橋的高級控制以及同步整流器輸出級的主動控制。

      初級側信號允許可編程延遲，以確保ZVS在寬負載電流和輸入電壓范圍內工作，而負載電流自然地調整次級側同步整流器的開關延遲，從而最大限度地提高整體系統效率。

      UCC28950還提供多種輕載管理功能，包括突發模式和動態SR開/關控制，當進入和退出不連續電流模式（DCM）操作時，確保ZVS操作延長至更輕負載。

      此外，UCC28950還支持電流或電壓模式控制。可編程開關頻率高達1 MHz，具有多種保護功能，包括逐周期電流限制，UVLO和熱關斷?？梢栽趦蓚€(gè)轉換器之間輕松安排90度相移交錯同步操作。

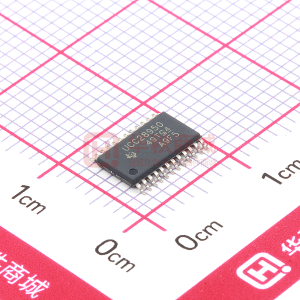

      UCC28950采用TSSOP-24封裝。

      對于所有可用封裝，請參見可訂購的附錄。數據表的結尾。

      特性

      • 增強型寬范圍諧振零電壓開關（ZVS）功能
      • 直接同步整流器（SR）控制
      • 輕載效率管理，包括
        • 突發模式操作
        • 不連續導通模式（DCM），帶可編程閾值的動態SR開關控制
        • 可編程自適應延遲
      • 具有可編程斜率補償和電壓模式控制的平均或峰值電流模式控制
      • 使用DCM模式自然處理預偏置啟動
      • 閉環軟啟動和啟用功能
      • 雙向同步可編程開關頻率高達1 MHz
      • （±3％）逐周期電流限制保護支持打嗝模式
      • 150-μA啟動電流
      • V DD 欠壓鎖定
      • 寬溫度范圍-40°C至+ 125°C

      參數 與其它產品相比?PWM 與諧振控制器

      ?
      Topology
      Control Method
      Vin (Min) (V)
      Vin (Max) (V)
      Frequency (Max) (kHz)
      UVLO Thresholds On/Off (V)
      Duty Cycle (Max) (%)
      Gate Drive (Typ) (A)
      Features
      Rating
      Operating Temperature Range (C)
      Pin/Package
      UCC28950 LM5046 UCC2895 UCC3895
      Phase-Shifted Full-Bridge ? ? Phase-Shifted Full-Bridge ? ? Phase-Shifted Full-Bridge ? ? Phase-Shifted Full-Bridge ? ?
      Current
      Voltage ? ?      		 Current
      Voltage ? ?      		 Current
      Feedforward
      Voltage ? ?      		 Current
      Feedforward
      Voltage ? ?
      7.3 ? ? 14 ? ? 11 ? ? 11 ? ?
      20 ? ? 105 ? ? 17 ? ? 17 ? ?
      1000 ? ? 2000 ? ? 1000 ? ? 1000 ? ?
      7.3/6.75 ? ? Programmable/1.25V ? ? 11/9 ? ? 11/9 ? ?
      95 ? ? 50 ? ? 100 ? ? 100 ? ?
      0.2 ? ? 1.5
      2 ? ?      		 0.1 ? ? 0.1 ? ?
      Adjustable Switching Frequency
      Current Limiting
      Error Amplifier
      Light Load Efficiency
      Multi-topology
      Soft Start
      Soft Switching
      Synchronization Pin ? ?      		 Adjustable Switching Frequency
      Current Limiting
      Error Amplifier
      HV Start-up
      Soft Start
      Soft Switching ? ?      		 Adjustable Switching Frequency
      Current Limiting
      Error Amplifier
      Multi-topology
      Soft Start
      Soft Switching
      Synchronization Pin ? ?      		 Adjustable Switching Frequency
      Current Limiting
      Error Amplifier
      Multi-topology
      Soft Start
      Soft Switching
      Synchronization Pin ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? 0 to 70 ? ?
      24TSSOP ? ? 28HTSSOP
      28WQFN ? ?      		 20PDIP
      20SOIC
      20TSSOP ? ?      		 20PDIP
      20SOIC
      20TSSOP ? ?

      方框圖 (1)
