LM4991 具有停機模式的 3 W 音頻功率放大器

數據： LM4991 3W Audio Power Amplifier with Shutdown Mode 數據表

描述

LM4991是一款單聲道橋接音頻功率放大器，能夠?yàn)?Ω負載提供3W的連續平均功率，當通過5V供電時，THD小于10％電源（見下面的注釋）。為了節省便攜式應用中的功耗，當V _DD施加到SHUTDOWN引腳時，LM4991的微功耗關斷模式（I _SD =0.1μA，典型值）被激活。

Boomer音頻功率放大器專為提供高功率，高保真音頻輸出而設計。它們只需很少的外部元件，可在2.2V至5.5V的低電源電壓下工作。由于LM4991不需要輸出耦合電容，自舉電容或緩沖網絡，因此非常適合需要最小體積和重量的低功耗便攜式系統。

其他LM4991功能包括熱關斷保護，統一 - 增益穩定性和外部增益設置。

注意：已正確安裝到電路板上的LM4991LD可提供3W至3Ω（THD為10％）。 LM4991的其他封裝選項可提供1.5W至8Ω（THD為10％）。有關LM4991LD和LM4991M的詳細信息，請參閱參考資料部分。

特性

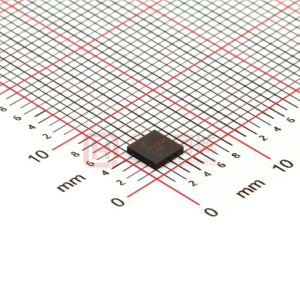

提供節省空間的WSON和SOIC封裝
超低電流關機模式
可以驅動電容負載高達500pF
改進的咔嗒/噼噗聲電路可在開啟和關閉轉換期間降低噪聲
2.2 - 5.5V操作
無輸出所需的耦合電容，緩沖網絡，自舉電容或增益設置電阻
Unity-Gain穩定

關鍵規格

改進的PSRR在217kHz和1kHz：64 dB（典型值）
P _O在V _DD = 5.0V，10％THD，1kHz
- LM4991LD（僅），3Ω，4Ω：3W（典型值），2.5 W（典型值）
- 所有封裝，8Ω負載：1.5 W（典型值）
關斷電流：0.1μA（典型值）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?揚聲器放大器

?
Audio Input Type
Architecture
Speaker Channels (Max)
Power Stage Supply (Min) (V)
Power Stage Supply (Max) (V)
Output Power (W)
Load (Min) (ohms)
THD + N @ 1 kHz (%)
Iq (Typ) (mA)
Control Interface
Analog Supply (V) (Min)
Analog Supply (V) (Max)
PSRR (dB)
Operating Temperature Range (C)
Rating
?
