      LM5576 SIMPLE SWITCHER? 6V 至 75V、3A 降壓穩壓器，具有頻率同步功能

      數據：

      描述

      LM5576是一款易于使用的SIMPLE SWITCHER降壓穩壓器。憑借這款穩壓器，設計工程師能夠使用最少的元件組設計并優化一個穩健的電源.LM5576的工作輸入電壓范圍為6V至75V，并且集成有一個170mΩ的N溝道MOSFET，可提供3A的連續輸出電流。該穩壓器采用仿真的電流模式架構，兼具固有的線路穩定度，出色的負載瞬態響應以及簡化的環路補償特性，不存在電流模式穩壓器中常會出現的低占空比限制。該器件的工作頻率可在50kHz至500kHz范圍內進行調節，從而實現解決方案尺寸和效率的最優化。為降低電磁干擾（EMI），LM（2）557x系列的多款I(lǐng)C可通過頻率同步引腳實現自同步或同步到外部時鐘.LM5576具備逐周期電流限制，短路保護，熱關斷以及遠程關斷等特性，能夠確保自身的穩健性。該器件采用功耗增強型HTSSOP-20封裝，特有一個外露片連接焊盤用于散熱.LM5576受整套的WEBENCH在線設計工具支持。

      特性

      • LM5576-Q1是一款汽車級產品，符合AEC-Q100 1級標準（工作結溫范圍為-40°C至+ 125°C）和AEC-Q100 0級標準（工作結溫范圍為-40°C至+ 150°C）
      • 集成了75V170mΩN溝道金屬氧化物半導體場效應應晶體管（MOSFET
      • 超寬輸入電壓范圍：6V至75V
      • 可調節輸出電壓低至1.225V
      • 反饋基準精度：1.5％（Q1）和1.65 ％（Q0）
      • 可使用單個電阻在50kHz至500kHz之間調節工作頻率
      • 主從頻率同步
      • 可調節軟啟動
      • 仿真的電流模式控制架構
      • 寬帶寬誤差放大器
      • 內置保護

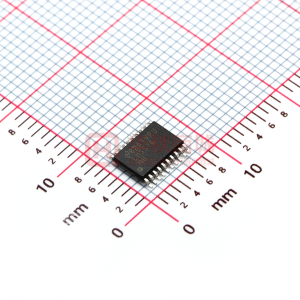

      • HTSSOP-20EP（外露焊盤）

      應用范圍

      • 汽車
      • 工業用

      所有商標均為其各自所有者的財產。所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM5576
      6 ? ?
      75 ? ?
      1.23 ? ?
      70 ? ?
      3 ? ?
      1 ? ?
      50 ? ?
      500 ? ?
      1 ? ?
      Enable
      Tracking ? ?
      Current Mode ? ?
      95 ? ?
      -40 to 125 ? ?
      Catalog ? ?
      HTSSOP ? ?

      方框圖 (2)
