      TPS54061 具有低靜態電流的 4.7V 至 60V 輸入、200mA 同步降壓轉換器

      數據：

      描述

      TPS54061器件是一款60V，200mA同步降壓DC-DC轉換器，此轉換器集成有高側和低側MOSFET。電流模式控制提供了簡單的外部補償和靈活的組件選擇。非開關電源電流為90μA。使用使能引腳可將關斷電源電流減少至1.4μA。

      為提高輕負載條件下的效率，低側MOSFET會在電感電流達到0時充當二極管。

      欠壓閉鎖內部設定為4.5V，但可采用兩個使能引腳上的電阻器將其提高。輸出電壓啟動斜坡由內部緩啟動時間控制。

      可調節開關頻率范圍可實現高效率和外部組件尺寸優化。頻率折返和熱關斷功能在過載情況下保護部件。

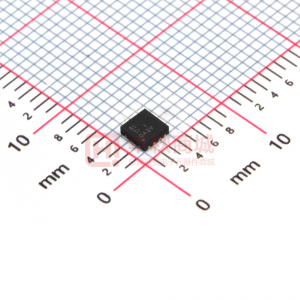

      < p> TPS54061集成有MOSFET和引導再充電二極管，并且采用小型3.00mm x 3.00mm散熱增強型VSON封裝最大限度減小了IC封裝尺寸，從而實現了小型設計。

      TPS54061由WEBENCHDesigner提供支持（www.ti.com）。

      特性

      • 集成高側和低側金屬氧化物半導體場效應應晶體管（MOSFET）
      • 用于提升輕負載效率的二極管仿真
      • 峰值電流模式控制
      • 90μA運行靜態電流
      • 1.4μA關斷電源電流
      • 可調節開關頻率范圍：50kHz至1100kHz
      • 同步至外部時鐘
      • 內部軟啟動
      • 0.8V±1％電壓基準
      • 與陶瓷輸出電容器或者低成本鋁制電解電容器一起工作時保持穩定
      • 逐周期電流限制，過熱，過壓保護（OVP）和頻率折返保護
      • 帶散熱焊盤的3mm× 3mm VSON-8封裝
      • 工作結溫范圍：-40°C至150°C

      應用

      • 4mA至20mA <流>>
      • 高功率性穩壓器的高效率替代產品

      所有商標均為其所有商標主人。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54061 LM25011-Q1 LM25019 LM5009 LM5165 LM5165-Q1 TPS54061-Q1 TPS54062
      4.7 ? ? 6 ? ? 7.5 ? ? 9.5 ? ? 3 ? ? 3 ? ? 4.7 ? ? 4.7 ? ?
      60 ? ? 42 ? ? 48 ? ? 95 ? ? 65 ? ? 65 ? ? 60 ? ? 60 ? ?
      0.8 ? ? 2.51 ? ? 1.25 ? ? 2.5 ? ? 1.23 ? ? 1.23 ? ? 0.8 ? ? 0.8 ? ?
      58 ? ? 40 ? ? 40 ? ? 85 ? ? 65 ? ? 65 ? ? 58 ? ? 58 ? ?
      0.2 ? ? 2 ? ? 0.1 ? ? 0.15 ? ? 0.15 ? ? 0.15 ? ? 0.2 ? ? 0.05 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      50 ? ? 50 ? ? 50 ? ? 50 ? ? 50 ? ? 50 ? ? 50 ? ? 100 ? ?
      1100 ? ? 2000 ? ? 1000 ? ? 600 ? ? 600 ? ? 600 ? ? 1100 ? ? 400 ? ?
      0.09 ? ? 1.2 ? ? 1.75 ? ? 0.485 ? ? 0.01 ? ? 0.01 ? ? 0.09 ? ? 0.089 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit ? ? Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable ? ? Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification
      UVLO Adjustable ? ?
      Current Mode ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 99 ? ? 90 ? ? 99 ? ? 100 ? ? 100 ? ? 98 ? ? 98 ? ?
      -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 125 ? ?
      Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Automotive ? ? Catalog ? ?
      SON ? ? MSOP-PowerPAD ? ? SO PowerPAD
      WSON ? ?      		 VSSOP
      WSON ? ?      		 VSON ? ? VSON ? ? SON ? ? SON
      VSSOP ? ?
