      UCC21222 具有死區時間的 4A/6A、3.0kV(RMS) 隔離式雙通道柵極驅動器

      數據：

      描述

      UCC21222器件是具有可編程死區時間的隔離式雙通道柵極驅動器。該器件采用4A峰值拉電流和6A峰值灌電流來驅動功率MOSFET，IGBT和GaN晶體管。

      UCC21222器件可配置為兩個低側驅動器，兩個高側驅動器或一個半橋驅動器。該器件的5ns延遲匹配性能允許并聯兩個輸出，能夠在重負載條件下將驅動強度提高一倍，而無內部擊穿風險。

      輸入側通過一個3.0kV RMS 隔離柵與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為100V /ns。

      可通過電阻器編程的死區時間可讓您調整系統限制的死區時間，從而提高效率并防止輸出重疊。其他保護特性包括：當DIS設置為高電平時，通過禁用功能同時關閉兩路輸出;集成的抗尖峰濾波器可抑制短于5ns的輸入瞬變;以及在輸入和輸出引腳上對高達-2V的尖峰進行200ns的負壓處理。所有電源都有UVLO保護。

      特性

      • 可通過電阻器編程的死區時間
      • 通用：雙路低側，雙路高側或半橋驅動器
      • 4A峰值拉電流，6A峰值灌電流輸出
      • 3V至5.5V輸入VCCI范圍
      • 高達18V的VDD輸出驅動電源
        • 8V VDD UVLO
      • 開關參數：
        • 28ns典型傳播延遲
        • 10ns最小脈沖寬度
          • < li> 5ns最大延遲匹配度
        • 5.5ns最大脈寬失真
      • TTL和CMOS兼容輸入
      • 集成抗尖峰濾波器
      • I /O承受-2V電壓的時間達200ns
      • 共模瞬態抗擾度（CMTI）大于100V /ns
      • 隔離柵壽命大于40年
      • 浪涌抗擾度高達7800V PK
      • 窄體SOIC-16（D）封裝
      • 安全相關認證（計劃）：
        • 符合DIN V VDE V 0884-11：2017-01和DIN EN 61010-1標準的4242V PK 隔離
        • 符合UL 1577標準且長達1分鐘的3000V RMS 隔離
        • 獲得C SA認證，符合IEC 60950-1，IEC 62368-1和IEC 61010-1終端設備標準
        • 通過GB4943.1-2011 CQC認證

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?隔離式柵極驅動器

      ?
      Isolation Rating (Vrms)
      DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
      DIN V VDE V 0884-10 Working Voltage (Vpk)
      Number of Channels (#)
      Power Switch
      Enable/Disable Function
      Output VCC/VDD (Max) (V)
      Output VCC/VDD (Min) (V)
      Input VCC (Min) (V)
      Input VCC (Max) (V)
      Peak Output Current (A)
      Prop Delay (ns)
      Prop Delay (Max) (ns)
      Operating Temperature Range (C)
      Package Group
      UCC21222 UCC21220 UCC21225A UCC21520
      3000 ? ? 3000 ? ? 2500 ? ? 5700 ? ?
      4242 ? ? 4242 ? ? 3535 ? ? 8000 ? ?
      990 ? ? 990 ? ? 792 ? ? 2121 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ?
      MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      GaNFET ? ?      		 MOSFET
      IGBT ? ?
      DISABLE ? ? DISABLE ? ? Disable ? ? Disable ? ?
      18 ? ? 18 ? ? 25 ? ? 25 ? ?
      9.2 ? ? 9.2 ? ? 6.5 ? ? 9.2 ? ?
      3 ? ? 3 ? ? 3 ? ? 3 ? ?
      5.5 ? ? 5.5 ? ? 18 ? ? 18 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ?
      28 ? ? 28 ? ? 19 ? ? 19 ? ?
      40 ? ? 40 ? ? 30 ? ? 30 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOIC ? ? SOIC ? ? VLGA ? ? SOIC ? ?

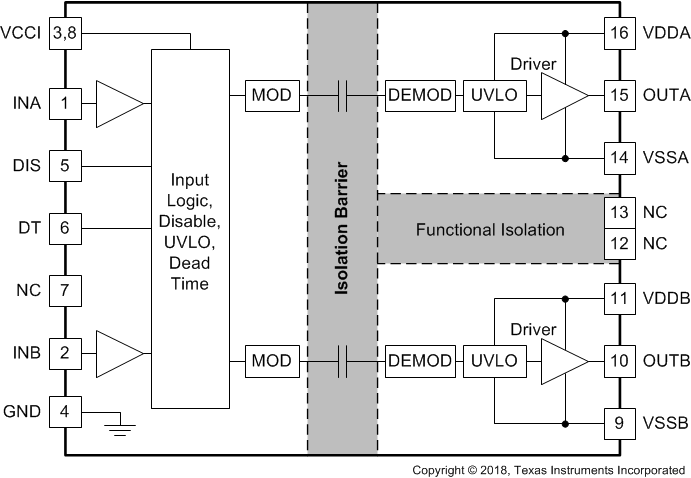

      方框圖 (1)
