描述

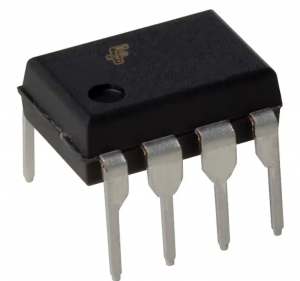

HCPL-817-000E光耦合器包含一個光耦合到光電晶體管的發光二極管。它采用4引腳DIP封裝，提供寬引腳間距選項和引腳彎曲SMD選項。輸入輸出隔離電壓為5000 Vrms。響應時間tr通常為4 us，輸入電流為5 mA時最小CTR為50％。

功能

• 電流傳輸比（CTR：在IF = 5 mA時最小50％，VCE = 5 V）
• 高輸入輸出隔離電壓（Viso = 5000 Vrms）
• 響應時間（tr：典型值，4 us，VCE = 2 V，IC = 2 mA，RL = 100歐姆）
• 緊湊型雙列直插式封裝
• UL認證
• CSA批準
• IEC / EN / DIN EN 60747-5-2批準

• 可用選項包括：
  060E = IEC / EN / DIN EN 60747-5-2選項
  W00E = 0.4"引腳間距選項

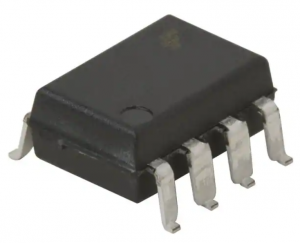

  300E =引線彎曲SMD選項
  500E =卷帶包裝選項
  00AE =等級標記A
  00BE =等級標記B
  00CE =等級標記C = 00DE =等級標記D
  00LE =等級標記L

應用

• 不同電位和阻抗的電路之間的信號傳輸
• 計算機的I / O接口
• 電源反饋電路
