一、 設備概述
1500W連續光纖激光拼焊機是一種以輸出功率為1500瓦的連續型光纖激光器為核心光源的工業焊接裝備。它利用高能量密度的激光束作為熱源，對金屬工件進行精密熔合，實現高質量、高效率的拼接焊接。該功率級別屬于中高功率范圍，在強度、速度和熔深之間實現了優異平衡，是當前工業制造領域，特別是鈑金加工、汽車制造、新能源等行業的主力機型之一。
二、 工作原理
激光生成：光纖激光器內的泵浦源（通常為二極管）將電能轉化為特定波長的光，激發摻雜稀土元素（如鐿）的光纖產生1070nm左右的近紅外激光。
光束傳輸：激光通過柔性、低損耗的傳輸光纖傳導至焊接頭，此過程能量損失極小。
光束聚焦：焊接頭內的準直鏡和聚焦鏡將激光束匯聚成極小的光斑（通常直徑在0.1-0.3mm），在工件表面形成超高功率密度（可達10^6 W/cm2以上）。
材料熔化：高能量密度的激光光斑迅速加熱工件待焊區域，金屬材料瞬間熔化并形成熔池。
熔池凝固：在數控機床或機器人帶動下，激光束相對工件移動，熔池隨之移動并快速冷卻凝固，形成一條牢固、均勻的焊縫。
三、 核心系統構成
激光器系統：
核心：1500W連續光纖激光器，具有電光轉換效率高（>30%）、光束質量好（通常BPP<2.5 mm·mrad）、體積小、免維護等特點。
冷卻系統：配套的冷水機，確保激光器在恒溫下穩定工作，是保證出光功率穩定性和設備壽命的關鍵。
運動與控制系統：
運動執行：可以是高精度數控機床（龍門式、懸臂式）、六軸工業機器人或定制化運動平臺。
數控系統：如西門子、發那科等，負責軌跡規劃、速度控制和與外部信號聯動。
焊接頭與傳感系統：
焊接頭：含保護鏡片、準直/聚焦模塊、氣體噴嘴?？蛇x配擺動焊接頭，通過光束擺動改善橋接能力、消除氣孔、優化焊縫成形。
視覺系統：CCD同軸監控或前置視覺定位系統，用于焊縫尋位、跟蹤和焊后檢測。
閉環控制系統：如基于熔池監測（PLASMA）或紅外測溫的實時質量監控與參數反饋調節系統。
輔助系統：
工裝夾具：高精度、強夾緊力的定制化夾具，確保拼縫間隙最小化且一致，是保證拼焊質量的基礎。
保護氣系統：提供高純度氬氣、氮氣或混合氣，用于保護熔池和聚焦鏡片，防止氧化。
除塵系統：抽風或除塵裝置，去除焊接煙塵，保護光學部件和改善工作環境。
安全防護：全封閉防護房、激光安全聯鎖、警示燈等，符合Class 1激光安全標準。
四、 主要技術特點與優勢
高效率：1500W功率下，焊接速度遠超傳統電弧焊（TIG/MIG），對于薄中板（如1-4mm不銹鋼/碳鋼）可實現米/分鐘級的焊接速度。
高質量：
焊縫深寬比大，熱影響區窄，變形極小。
焊接過程非接觸，無電極損耗，污染少。
焊縫美觀、均勻，無需或僅需少量后續處理。
高靈活性：
柔性光纖傳輸，可與機器人完美集成，實現三維復雜軌跡焊接。
編程控制，易于實現自動化生產，融入智能生產線。
優異的材料適應性：尤其擅長焊接不銹鋼、碳鋼、鋁、銅、鈦等多種金屬及其合金。1500W功率可穩定焊接中厚板（如碳鋼可達6-8mm）。
出色的經濟性：雖然初期投資較高，但因其高效率、低能耗、低耗材消耗和低返工率，綜合使用成本（CPK）低，投資回報率高。
智能化潛力：易于集成傳感器，實現焊接過程的在線監測、質量追溯和自適應控制。
五、 典型應用領域
汽車制造：
車身拼焊：車門、側圍、底板等不等厚板的激光拼焊（TWB），減輕重量，提升安全性和剛度。
白車身零部件：座椅、滑軌、安全氣囊發生器、排氣管等。
鈑金加工與家電：
各類機箱、柜體、廚具、不銹鋼臺面、電梯面板的拼接。
新能源：
動力電池：電池模組連接片（Busbar）、電池外殼、液冷板等精密焊接。
氫能：燃料電池雙極板焊接。
機械設備：各種機械罩殼、軌道、倉儲設備、農業機械的制造。

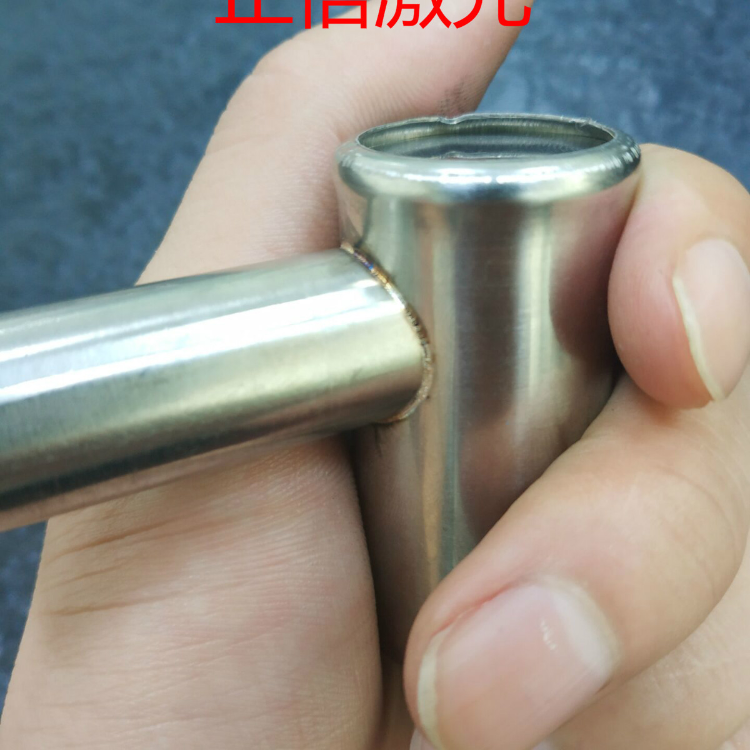

管材與型材：方管、圓管的對接或搭接焊。
六、 主要技術參數示例
激光器功率：1500W（連續）
額定功率調節范圍：10%-100%
光束質量（BPP）：< 2.5 mm·mrad
焊接熔深（碳鋼）：對接焊最大可達 ~6-8mm
焊接速度：依材料與厚度而定，如1mm不銹鋼可達8-15 m/min
定位精度：±0.05 mm（取決于運動系統）
編程方式：離線編程、示教編程
電力需求：三相380V / 50Hz
七、 與其它焊接方式的對比
vs. 傳統電弧焊：速度更快、變形更小、精度更高、更易自動化。
vs. 低功率脈沖激光焊：對于較厚材料或長焊縫，連續焊接效率優勢巨大，焊縫無魚鱗紋，更光滑。
vs. 更高功率（如3000W+）光纖激光焊：對于中薄板，1500W性價比更高，能耗和熱輸入相對更低，足以滿足大部分需求。
總結
1500W連續光纖激光拼焊機代表了現代精密焊接技術的發展方向，它將高性能光纖激光器與先進的自動化控制技術相結合，為工業制造提供了高效、精密、柔性且可靠的焊接解決方案。其廣泛的應用領域和顯著的生產效益，使其成為制造業轉型升級的關鍵設備之一。在選擇時，需根據具體的材料、厚度、焊縫要求、生產節拍和預算，綜合考慮激光器品牌、運動系統、工裝及自動化集成方案。
