一、產品介紹

支持電抗器控制新能源定制無功補償控制器作為低壓電容補償?shù)目刂坪诵模芎芎玫馗纳朴捎诜蔷€性、不對稱及沖擊性負載的大量存在而造成對電力配電網電能質量惡化的嚴重影響；以通過對無功功率的自動補償而達到使控制區域內的配電功率因數符合國家標準的目的，從而提高電網的電能質量和輸電能力。并為電力用戶降低和消除無功損耗而大大降低用電成本。

產品選用目前先xian進的微處理器、集成電路和國內外專業廠家生產的優質元器件，高強度阻燃工程塑料外殼。具有結構簡潔集成度高、高精度、高可靠性和超chao強抗干擾能力以及外形美觀體積小等優點。

二、支持電抗器控制新能源定制無功補償控制器功能特性

1. 支持光伏并網四象限控制。

2. 全面支持光伏并網點位于變壓器側或負載側

3. 具有電壓、電流接線極性自動判斷修正功能。

4. 支持無電流信號時參數設置和測試?yán)^電器。

5. 能動態顯示配電系統實時功率因數，電網的過補償和欠補償均能自動監測、處理。

6. 有過電壓監測、顯示、保護功能，在過電壓保護設定時快速切除補償電容，以保護電容器組的使用安全。過電壓保護設定值用戶也可根據情況自行選擇調整。

7. 有欠流監測、顯示、鎖定功能，以防止電容器投切振蕩。

8. 獨立輸出單元 1～12 路可選，互不影響。

9. 可直接觀測電壓、電流諧波值，對諧波有抗干擾能力，在有諧波的環境下能正常補償無功功率。

10. 可以支持變壓器高采低補（訂貨需標注）和空載直補（區別于普通的變壓器空載補償需要高采低補；本產品則不要需要高壓側采集信號即可直接補償變壓器空載，無需高壓側互感器參與）。

11. 支持功率因數控制模式和無功功率控制模式。

12. 支持諧波電流智能保護（根據諧波電流值大小自動延長或縮短電容工作時間，避免電容過熱或者熱繼電器動作）

13. 電容參數免設置，自動檢測電容容量，電容容值衰減自動感知，智能調整投切最jia佳電容組合。

14. 支持電抗器輸出控制，補償光伏逆變器和充電樁的待機容性無功。

三、技術參數

1. 基本參數

額定工作電壓 Ue： AC380V、AC220V、AC100V 可選

輸入電流 Ie:≦5A

外殼防護等級：IP40

2.顯示方式：三位 LED 數碼管顯示。

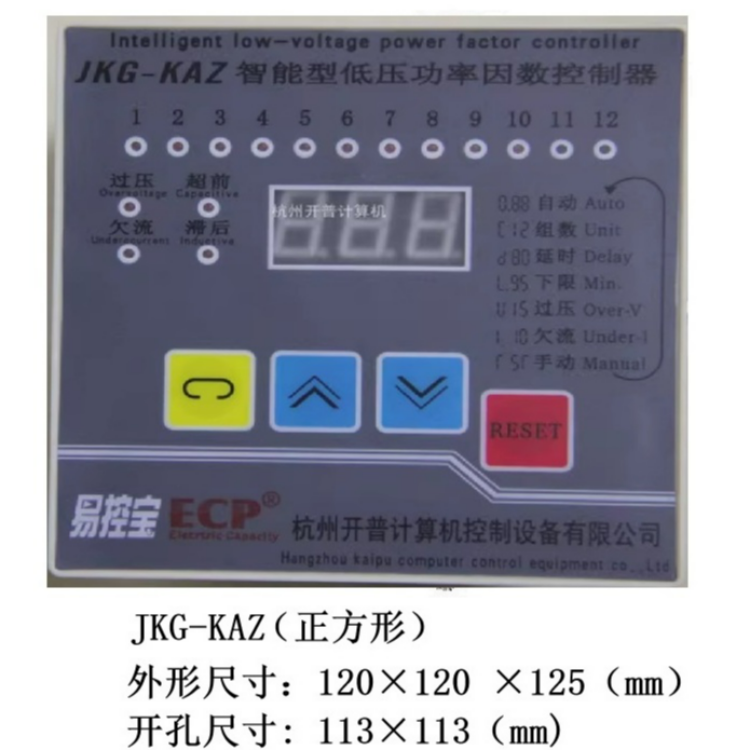

四、外形尺寸和開孔尺寸

五、接線圖

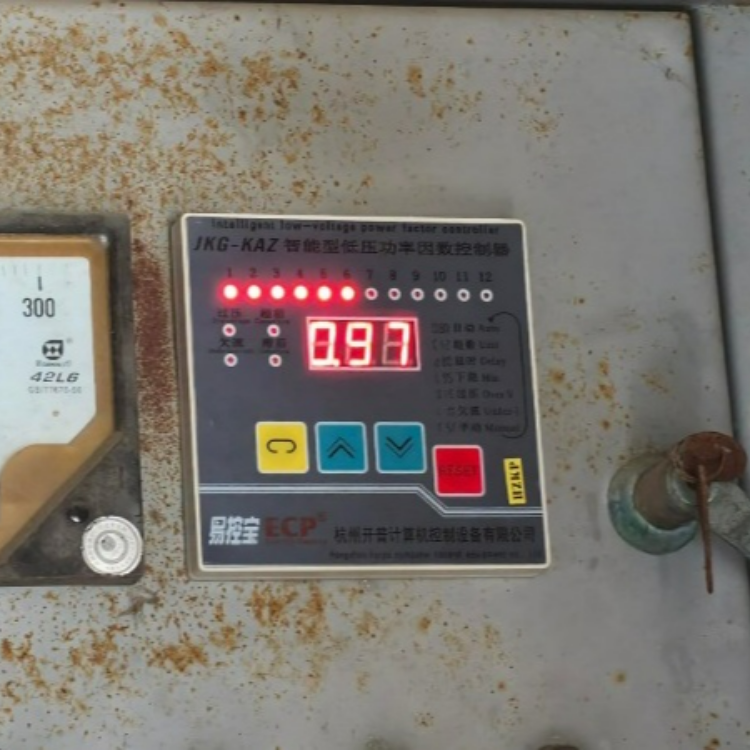

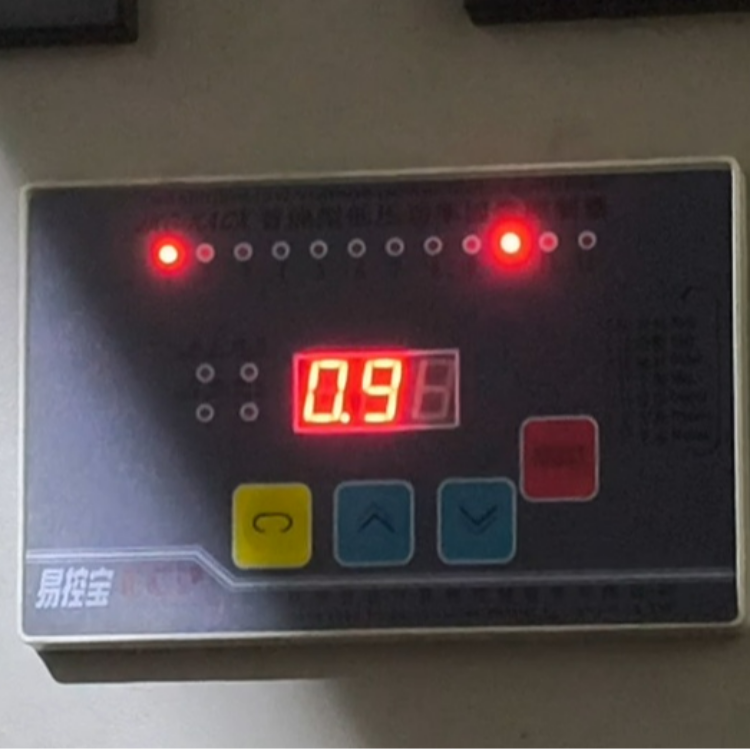

六、現場應用
