從實驗室到產線的分立器件測試，需要一套兼具高精度、高效率、可靠性和可擴展性的解決方案。這是一個從 “研發驗證” 到 “批量生產” 的跨越，對測試系統的要求有顯著不同。
一、核心需求差異：實驗室 vs. 產線
| 維度 | 實驗室/研發測試 | 生產線測試 |
| 核心目標 | 性能表征、極限分析、模型驗證 | 質量把關、快速分選、成本控制 |
| 關鍵指標 | 精度、靈活性、測量范圍、功能全面性 | 速度、穩定性、重復性、UPH （每小時產能） |
| 設備要求 | 高精度源表、靈活配置、多種測量功能 | 高吞吐率、自動化、多工位并行、 良品率統計 |
| 操作復雜度 | 可以手動、可編程復雜測試序列 | 全自動、一鍵啟動、操作簡單 |
| 成本考量 | 單臺設備成本高可接受 | 總體擁有成本、測試成本/器件 |

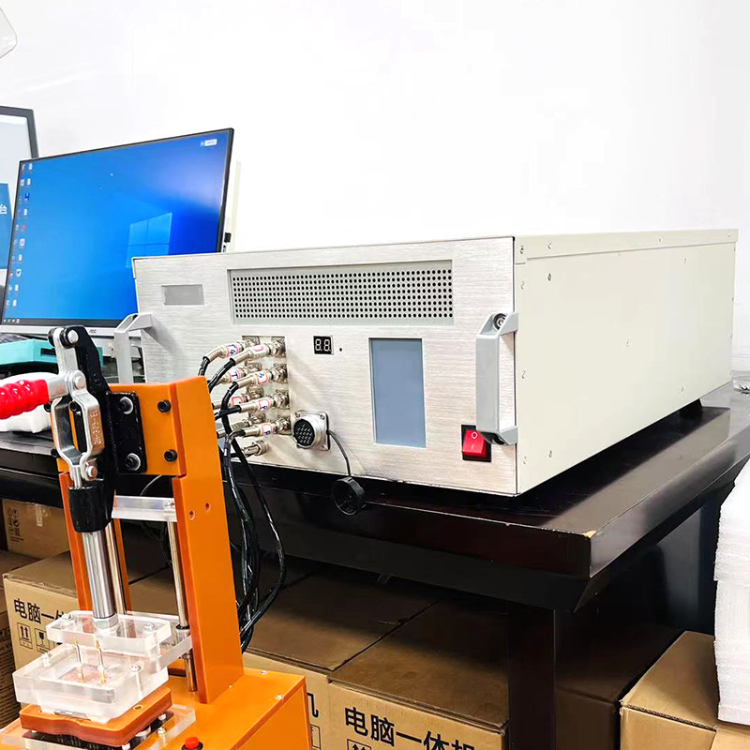

華科智源HUSTEC-DC-2010半導體分立器件測試設備可以完全滿足這些需求，
- 覆蓋范圍廣：可測試 19 大類 27 分類 大中小功率的分立器件及模塊的靜態直流參數
- 可測各種類型器件：測試范圍包括 Si/SiC/GaN 材料的 IGBTs/DIODEs/MOSFETs/BJTs/SCRs 等

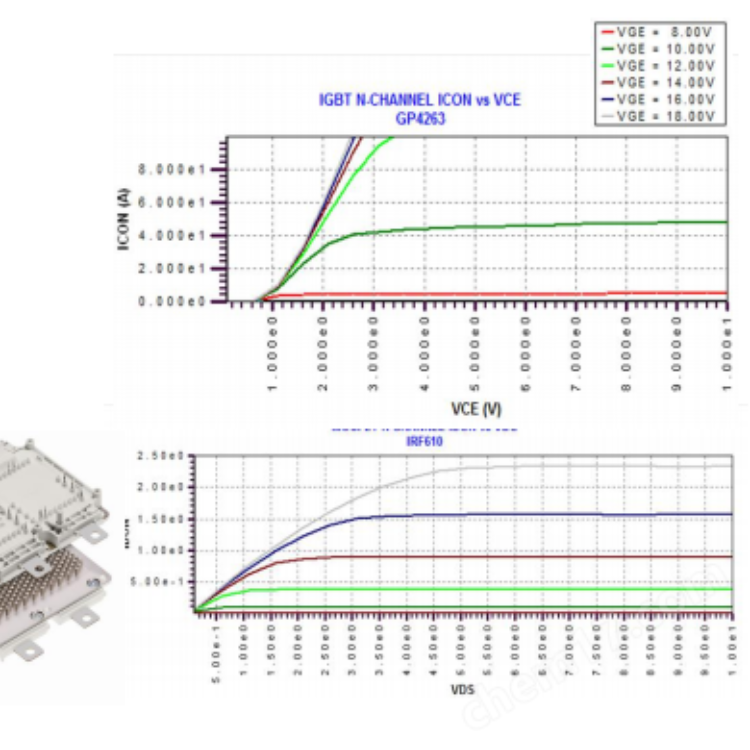

- 功能完善：單點+曲線測試，滿足不同測試需求
- 應用場景豐富：
? 測試分析（功率器件研發設計階段的初始測試）
? 失效分析（對失效器件進行測試分析，查找失效機理。以便于對電子整機的整體設計和使用過程提 出改善方案）
? 選型配對（在器件焊接至電路板之前進行全部測試，將測試數據比較一致的器件進行分類配對）
? 來料檢驗（研究所及電子廠的質量部（IQC）對入廠器件進行抽檢/全檢，把控器件的良品率）
? 量產測試（可連接機械手、掃碼槍、分選機等各類輔助機械設備，實現規?；?、自動化測試）
二、從實驗室到產線的完整解決方案路徑
解決方案通常遵循 “實驗室驗證 → 測試程序開發 → 產線系統部署” 的流程。
第一階段：實驗室研發與驗證
目標： 獲得器件的精確電性參數，建立測試規范。
輔助設備：示波器、LCR表、溫度控制器等。
工作內容：
直流參數測試：Vf（正向壓降）、Ir（反向漏電流）、BV（擊穿電壓）、Hfe（直流增益）、Rds(on)（導通電阻）等。
第二階段：測試程序開發與優化
目標： 將實驗室的測試方法轉化為高效、可靠的自動化測試程序。
數據記錄：存儲原始數據、測試結果、時間戳等信息，便于追溯。
第三階段：產線部署與執行
目標： 實現高速、穩定、無人值守的批量測試。
自動化硬件接口：
探針臺：用于晶圓級測試（CP），自動移動晶圓，使探針接觸芯片焊盤。
分選機（Handler）：用于封裝后測試（FT），自動將料管中的器件運送到測試座（Test Socket），測試后根據結果分揀到不同的料管中。
機械臂（Robot）：用于板級或模塊測試的上下料。
測試治具與Socket：定制化的接口，確保器件電氣連接可靠、一致。
產線測試系統軟件（更高層次）：
測試執行軟件：運行測試程序，控制整個流程。
生產管理集成：與工廠的MES（制造執行系統）通信，獲取任務、上報結果、綁定器件序列號與測試數據。
數據分析與監控平臺：實時監控產線良率（Yield）、測試時間（Test Time）、設備綜合效率（OEE），生成SPC（統計過程控制）圖表，預警異常。
