Tektronix泰克DPO5054B混合信號示波器?

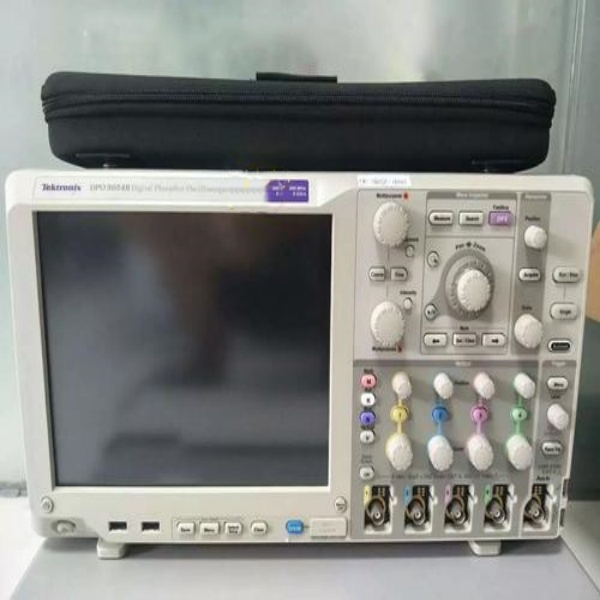

泰克DPO5054B混合信號示波器
MSO/DPO5000B 混合信號示波器
的性能和分析，進行更高級的設計驗證
當前設計的數據速率越來越快，定時裕量越來越小，需要示波器擁有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了優異的信號保真度、2 GHz 和 10 GS/s 采樣速率、以及高級分析和數學功能，滿足您的工作臺和實驗室需要。。示波器上可以運行基于 Windows? 的分析軟件。MSO 型號包括 16 條數字定時通道，所有型號可以配備為解碼常用的串行協議，為您的系統提供全面視圖。
型號屬于 MSO/DPO5000B 混合信號示波器 系列：
型號 模擬帶寬 采樣率 記錄長度 模擬通道 數字通道 報價 配置和報價
DPO5034B 350 MHz 5 GS/s 25M 點 - 125M 點 4 -
DPO5054B 500 MHz 5 GS/s 25M 點 - 125M 點 4 -
MSO5034B 350 MHz 5 GS/s 25M 點 - 125M 點 4 16
MSO5054B 500 MHz 5 GS/s 25M 點 - 125M 點 4 16
DPO5104B 1 GHz 5 GS/s - 10 GS/s 25M 點 - 125M 點 4 -
DPO5204B 2 GHz 5 GS/s - 10 GS/s 25M 點 - 125M 點 4 -
MSO5104B 1 GHz 5 GS/s - 10 GS/s 25M 點 - 125M 點 4 16
MSO5204B 2 GHz 5 GS/s - 10 GS/s 25M 點 - 125M 點 4 16
特點
優點
完整采集性能 高達 2 GHz 帶寬、10 GS/s zui大采樣速率和高達 250 M 點的記錄長度，保證信號保真度。
4 條模擬通道和 16 條數字通道 一臺儀器即可分析模擬信號和數字信號，為復雜設計實現系統級排障。
數字熒光顯示器的 FastAcq 泰克專有的 FastAcq 技術，快速發現毛刺和偶發事件。zui大捕獲速率 >250,000 波形/秒，能夠更快地顯示難檢的異常事件。
完整的觸發集合 提供超過 350 種觸發組合，包括建立時間/保持時間、串行包內容和并行數據，快速捕獲異常信號。選配可視觸發功能允許定義圖形觸發。
Wave Inspector? 控件 方便地在很長的記錄長度內搜索、標記和導航，同時查找多達 8 個事件的所有出現位置。
內置分析工具 53 種自動測量、測量統計、直方圖、高級波形數學、用戶自定義的濾波器以及定制 MATLAB 和 .NET 數學插件，分析被測器件。
并行總線觸發和分析（MSO 系列） 自動觸發、解碼和搜索，快速調試常見串行總線
– I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太網 和 FlexRay。
協議解碼以及串行觸發和分析選件 自動觸發、解碼和搜索，快速調試常見串行總線 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay。
應用軟件包 標配抖動和眼圖分析以及 超過25 種選配軟件包，包括功率分析、串行*性、RF 分析、內存、等等，把您的示波器變成工具。
低電容無源電壓探頭 標配四只 1 GHz 或 500 MHz 探頭，擁有業內*的 <4pF 電容負載，確保準確測量。
