英集芯 IP2348 是一款面向 1–6 節串聯鋰電池 的 36V 高電壓同步降壓充電管理芯片，集成路徑管理與完整保護，適合電動工具、掃地機器人、無人機、儲能等大功率場景。

一、核心定位與封裝
型號：IP2348（INJOINIC）
類型：同步降壓充電控制器（帶路徑管理）

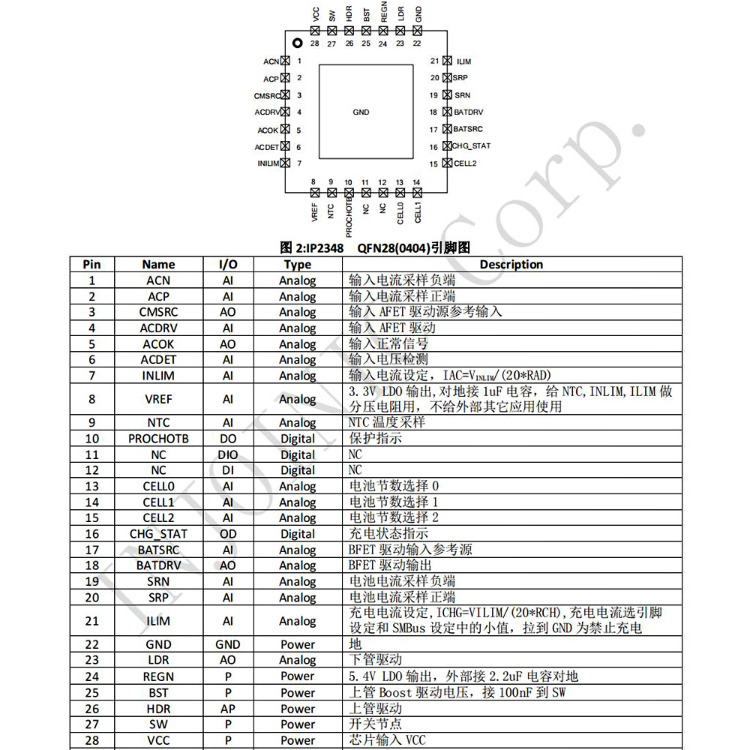

封裝：QFN28（28 引腳，小體積）
工作溫度：-40℃ ~ 85℃
結溫：-40℃ ~ 125℃

二、關鍵電氣參數
1. 輸入 / 輸出范圍
輸入電壓：4.5V–36V（適配器）
電池節數：1–6 串（單節滿充 4.2V，6 串最高 25.2V）
充電電壓精度：±0.5%
充電電流：4A–8A 可調（外部引腳 / 出廠設定）
開關頻率：400kHz / 600kHz / 800kHz / 1MHz（可選）
效率：同步降壓架構，典型 >95%
2. 充電管理特性
支持 0V 電池啟動、預充、恒流快充、恒壓滿充、滿充復充
預充轉快充閾值：3V / 節（滯后 100mV / 節）
截止電流：1/10 CC深圳英集芯科技股份有限公司
復充閾值：滿充電壓的 97.5%
支持 5 段式 JEITA 溫度管理（NTC 外部接入）
3. 路徑管理（Hybrid Power）
適配器 + 電池 混合動力同時供電
適配器 / 電池帶死區切換供電
支持 電池 Learn 模式（適配電量計）
混合動力升壓輸出：4.5V–36V
4. 保護機制（全集成）
輸入：OVP、OCP
輸出：OVP、OCP（充電 / 放電采樣電阻 120mV 閾值）
電池：過放（70% CV）、NTC 高低溫、充電超時
芯片：OTP 過溫保護
5. 狀態與監控
引腳指示：ACOK（適配器）、CHG_STAT（充電狀態）
高精度模擬監控：電流監視 ±2%、功率監視 ±5%
支持 SMBus/I2C 可編程（CC/CV/ 限流）

三、典型應用場景
電動工具、園林工具
掃地機器人、吸塵器
無人機、航拍設備
便攜式儲能、備用電源
醫療設備、工業便攜設備

四、設計優勢
高集成：內置 N+N 開關 MOSFET 驅動，減少外圍器件、降低 BOM
靈活配置：電池節數、充電 / 輸入電流、頻率均可外部 / 出廠設定
安全可靠：全鏈路保護 + JEITA 溫控 + 狀態指示
