英集芯 IP6805S 是一款高集成度的 5W 無線充電發射端（Tx）SoC 芯片，專為低成本、小體積的 Qi 標準無線充電底座設計。
一、核心參數
型號：IP6805S
品牌：INJOINIC (英集芯)
類型：無線充電發射控制器 (Tx)
標準：兼容 WPC (Qi) 標準
功率：5W (固定)

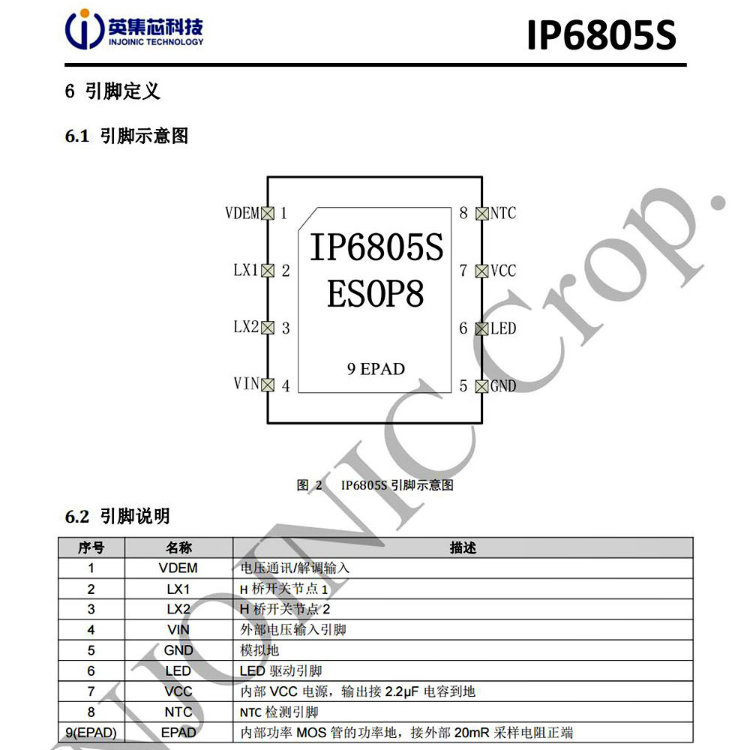

封裝：ESOP-8 (8 引腳，體積 7.3×5.1×1.9mm)
輸入電壓：5V (推薦)；耐壓 12V
工作頻率：110kHz ~ 205kHz
靜態電流：4mA (低功耗)
系統效率：最高 80%
線圈適配：支持 A11 / A11a 線圈
二、核心功能與優勢
超高集成度（極簡 BOM）
集成 NMOS 全橋驅動 + 功率 MOS 管，無需外置驅動
內置 電壓 / 電流 ASK 解調模塊
外圍僅需線圈、電容、電阻，元件數量比傳統方案減少 60%+
異物檢測（FOD）
高靈敏度 靜態 FOD
動態 FOD 檢測，防止金屬異物發熱
智能控制
DPM 自適應電流調節：匹配接收端功率需求
支持 5V/500mA 低功率輸入電源
PID 算法調頻控功率
完備保護
輸入過壓 / 欠壓 / 過流保護
NTC 外部過溫保護
ESD 4KV
狀態指示
支持 2 路 LED 顯示：充電中 / 異常 / 充滿
三、主要應用場景
小型無線充電底座（手機、耳機）
智能穿戴充電座（手表、手環）
內置無線充的移動電源
低功耗 IoT 設備、POS 機
