英集芯 IP5356 是一款面向移動電源的高集成度雙向快充 SoC，單芯片實現 22.5W 輸出、18W 輸入與全協議兼容，適合多口快充充電寶方案。
一、核心定位與封裝
類型：移動電源管理 SoC（同步升降壓 + 協議 + 充放電 + 電量管理）

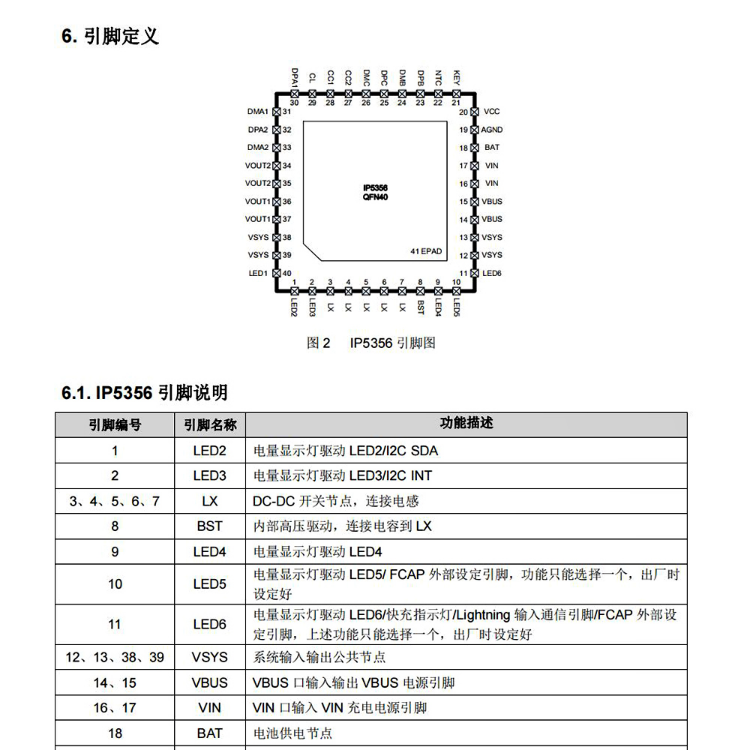

封裝：QFN40（5×5mm），貼片式
典型應用：22.5W 雙向快充移動電源、多口充電寶
二、關鍵參數
最大輸出功率：22.5W（5V/3A、9V/2.22A、12V/1.67A）
最大充電功率：18W（電池端最大 5A）
輸入電壓范圍：4.5–14V（耐壓 20V）
電池適配：3.0–4.4V（4.20V/4.3V/4.35V/4.40V）
開關頻率：350kHz
待機功耗：＜20μA
效率 典型：93%
三、接口與協議

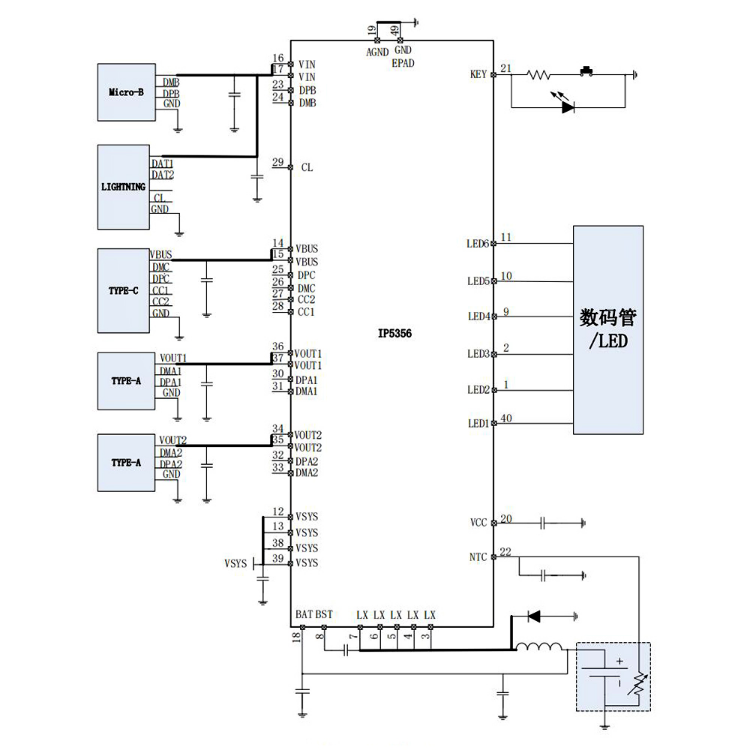

1. 接口配置（標準）
2×USB?A：輸出（單口快充）
1×USB?C：雙向（輸入 / 輸出）
1×Lightning：輸入（解碼內置）
1×MicroUSB：輸入（可選）
多口同時輸出時自動降為 5V 輸出
2. 快充協議（全兼容）
PD 雙向：PD2.0 / PD3.0（含 PPS 3.3–11V/2A，20mV 步進）
QC：QC2.0 / QC3.0 / QC4+ 輸出
華為：FCP / AFC / SFCP / 高低壓 SCP 輸出
MTK：PE+ 1.1 / 2.0 輸出
通用：BC1.2、Apple 2.4A、三星 DCP 等
四、功能亮點
單電感雙向升降壓：僅需 1 個電感實現充 / 放電，大幅簡化 BOM、縮小體積
智能功率分配：單口滿功率、多口自動 5V 兼容
電量顯示：支持 1/2/4 段 LED 或 88/188 數碼管顯示
I2C 配置：可實時監控電壓 / 電流、配置參數
高精度電量計：內置 14?bit ADC 與庫侖計算法
全面保護：過充 / 過放 / 過流 / 短路 / 過溫、NTC 溫度檢測、自適應限流
五、典型應用場景
22.5W 雙向快充移動電源（2A1C 或 2A1C+Lightning）
多口共享充電寶、便攜儲能小電源
要求高集成、小體積、全協議兼容的快充方案
