英集芯 IP5356M 是一款高度集成的 22.5W 雙向快充移動電源管理 SOC，主打多協議兼容、多口快充與單電感架構，適合做小體積、高性價比的移動電源方案。
一、核心參數
型號：IP5356M
封裝：6mm×6mm QFN40（0.5mm pitch）
輸入電壓：4.5V–14V
電池電壓：3.0V–4.4V
最大輸出功率：22.5W
電池端最大充電電流：5A（支持 18W 自充）
開關頻率：500kHz
效率：同步整流，最高約 93%
待機功耗：低至 20μA
二、關鍵功能與特性
1. 全協議快充（雙向）
支持 PD3.0（含 PPS）、PD2.0 雙向
支持 QC3.0/QC2.0、FCP、AFC、高壓 SCP
兼容 BC1.2、Apple、三星 等設備
USB?C 口支持雙向快充（輸入 / 輸出）
2. 多接口設計
2×USB?A（輸出）
1×USB?C（雙向）
1×Micro?USB（輸入）
任意單口均可快充
3. 高集成度（單電感架構）
內置同步升降壓、功率 MOS、路徑 MOS
單電感實現充 / 放電，大幅減少外圍器件、降低 BOM 成本
4. 電量與顯示
內置 14?bit ADC + 電量計
支持 1–4 顆 LED 電量指示 或 88/188 數碼管顯示
支持 I2C 接口 配置與監控
5. 全面保護
輸入：過壓 / 欠壓
輸出：過流 / 過壓 / 短路
電池：過充 / 過放 / 過流
芯片：過溫、NTC 溫度檢測

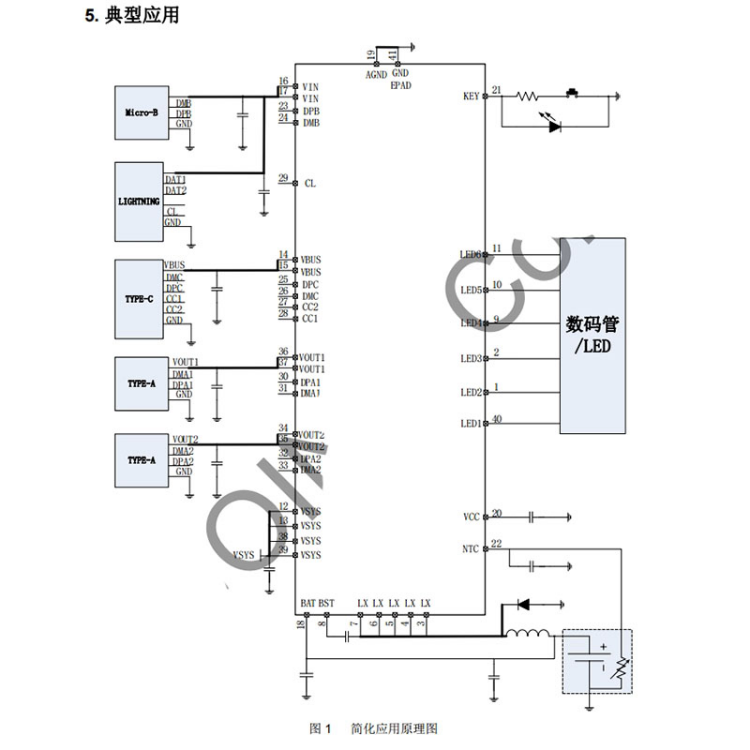

三、典型應用
22.5W 雙向快充移動電源 / 充電寶
多口便攜充電設備
戶外儲能、應急電源
