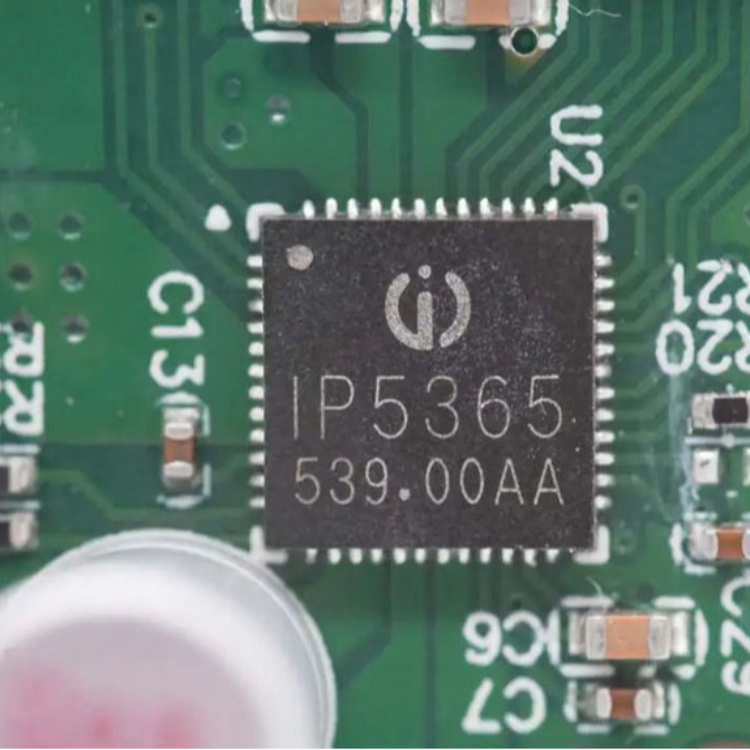

英集芯 IP5365 是一款面向22.5W 多口快充移動電源的高集成度電源管理 SOC，主打3 路 Type?C+1 路 USB?A、雙向快充與全協議兼容，單電感實現充放電，外圍極簡。
一、核心定位與封裝
定位：移動電源 / 充電寶專用快充管理 SOC，單芯片完成充放電、協議、電量、保護

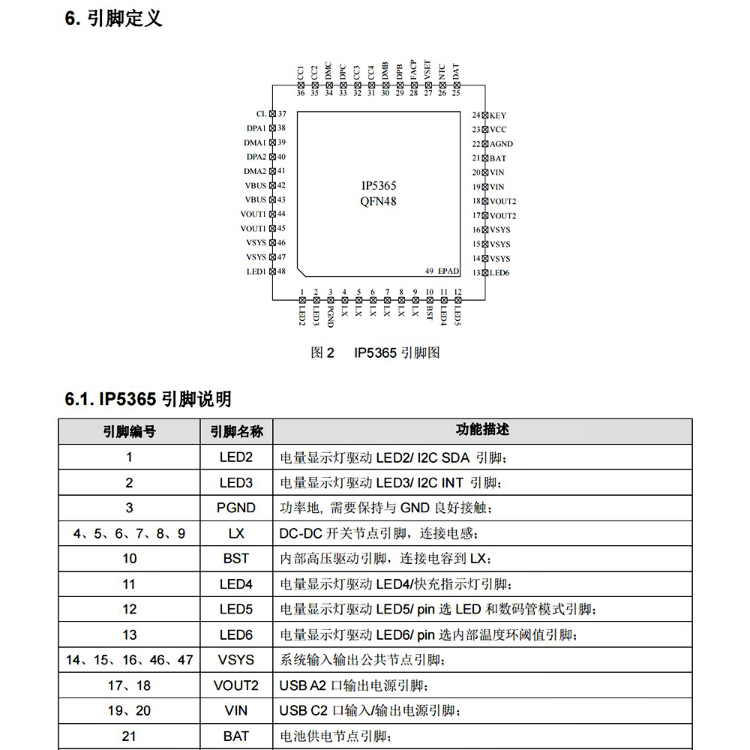

封裝：QFN48（6×6mm，0.4mm pitch），內置功率 MOS 與路徑 MOS，BOM 極簡
二、關鍵參數（核心規格）
輸入：4.5–13V；支持PD3.0/PPS、FCP、AFC、UFCS；最大18W輸入
電池：3.0–4.4V（兼容 4.2/4.3/4.35/4.4V）；充電電流最大 5A
輸出：
單口最大22.5W：5V@3.1A、9V@2.22A、12V@1.67A、10V@2.25A
PPS：3.3–11V，20mV 步進
多口同時輸出：僅支持5V檔位
協議：PD3.0/PPS、QC3.0、SCP、FCP、AFC、UFCS（融合快充）、BC1.2、Apple / 三星

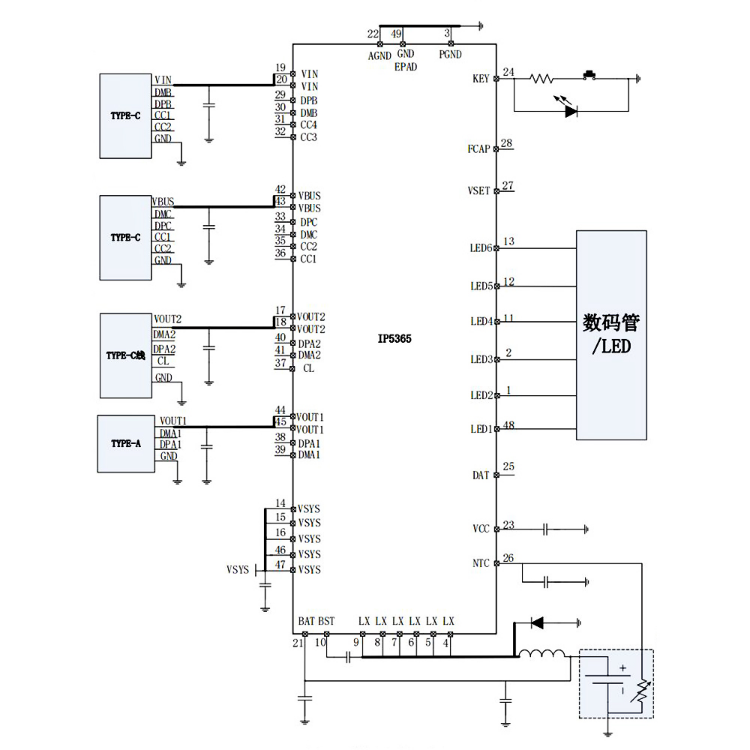

接口：3×Type?C（雙向 PD）+1×USB?A；任意單口均可快充
電量顯示：內置 14?bit ADC 與電量計；支持 4?LED、88/188 數碼管
保護：輸入過壓 / 欠壓、輸出過流 / 過壓 / 短路、電池過充 / 過放 / 過流、芯片 / 電池 NTC 過溫、ESD HBM>4kV
三、核心優勢
高集成度：單電感實現同步升降壓，內置功率管，外圍僅需少量電容電阻
多口靈活：3C1A 全兼容，Type?C 雙向快充，滿足多設備同時補電
全協議覆蓋：含 UFCS 國標，兼容蘋果 / 華為 / 小米 / 三星等主流設備
高效低耗：Boost 空載自動休眠；充放電效率高、發熱低
智能管理：溫度 / 電壓環路智能調流；高精度電量計量
四、典型應用場景
22.5W 多口快充移動電源（2C1A/3C1A）
自帶線 / 磁吸 / 數顯便攜充電寶
輕薄型大容量移動電源方案
