英集芯 IP5508 是一款高度集成的移動電源專用電源管理 SOC，主打2A 充電 / 2.4A 放電、數碼管 / LED 電量顯示與單電感同步充放電，適合做低成本、高集成度的數碼管顯示充電寶方案。

一、核心定位與封裝
類型：集成充放電、電量管理、顯示驅動的電源管理 SOC

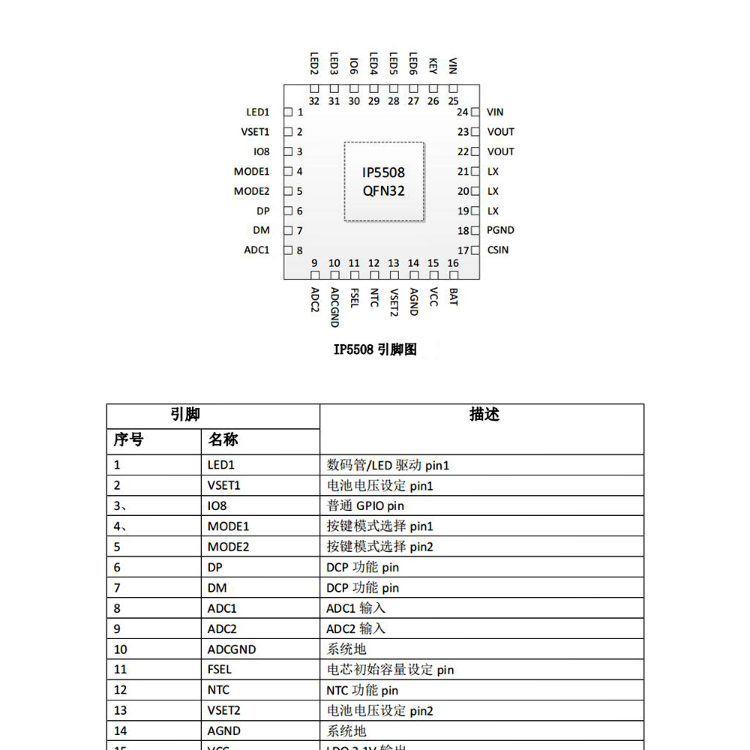

封裝：QFN32（6×6mm，0.5mm 間距）
核心優勢：單電感實現充放電、內置功率 MOS、BOM 極簡

二、關鍵電氣參數
1. 充放電能力
充電：2A 同步開關充電，效率最高 92%；兼容 4.20V/4.30V/4.35V/4.40V 鋰電池
放電：2.4A 同步升壓輸出，效率最高 93%；空載休眠電流 <100μA

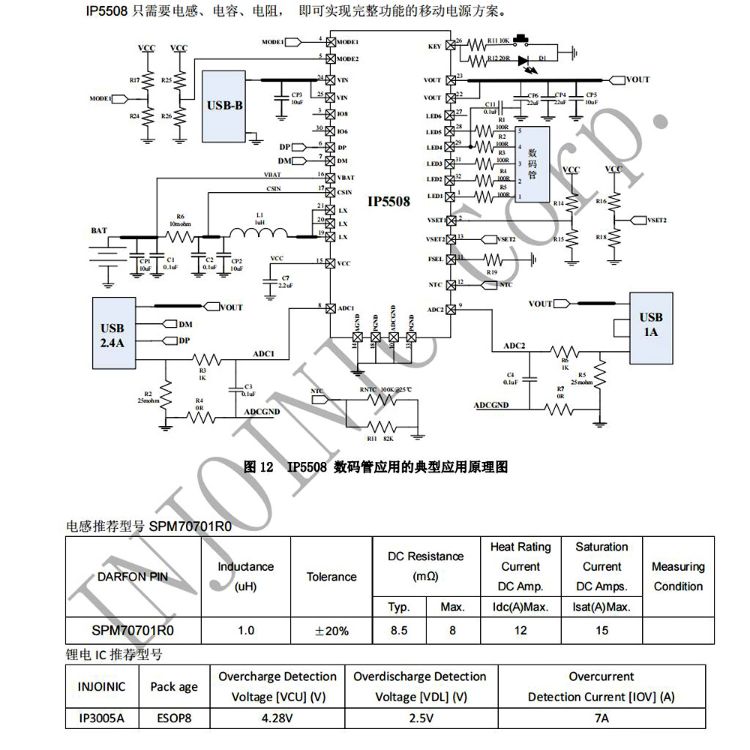

架構：單電感（推薦 1μH）實現雙向升降壓；開關頻率 500kHz
特色：內置電源路徑管理，支持邊充邊放，優先給外部設備供電
2. 電量顯示（核心賣點）
精度：內置 14bit ADC + 庫侖計算法，精準計量電量
顯示支持：
1/2/3/4/5 顆 LED 電量指示
88/188/888 型數碼管顯示（含 1A/2A 口識別）
校準：支持外部引腳設定電芯初始容量 + 自動容量校準
3. 保護與可靠性
輸入：過壓 / 欠壓、ESD（4KV）、Vin 耐壓 20V
電池：過充 / 過放 / 過流、NTC 溫度保護
輸出：過流 / 過壓 / 短路保護
芯片：過溫保護、智能電流調節

三、典型應用場景
數碼管顯示移動電源 / 充電寶
便攜式設備（手機 / 平板）內置電源管理
補水儀、暖手寶等小型智能硬件

四、方案特點總結
高集成：內置功率 MOS、驅動、電量算法，外圍極少
高效率：充放電均超 90%，低靜態功耗
易開發：無需額外 MCU 即可實現精準電量顯示
低成本：單電感、少外圍，BOM 成本低
