英集芯 IP5566 是一款集成 5W 無線充電發射 + 3A 移動電源充放電 的高集成度電源管理 SOC，專為無線充移動電源、無線充藍牙音箱等二合一設備設計。
一、核心定位與封裝
定位：無線充 + 移動電源二合一主控，單芯片實現有線充放電 + 無線發射

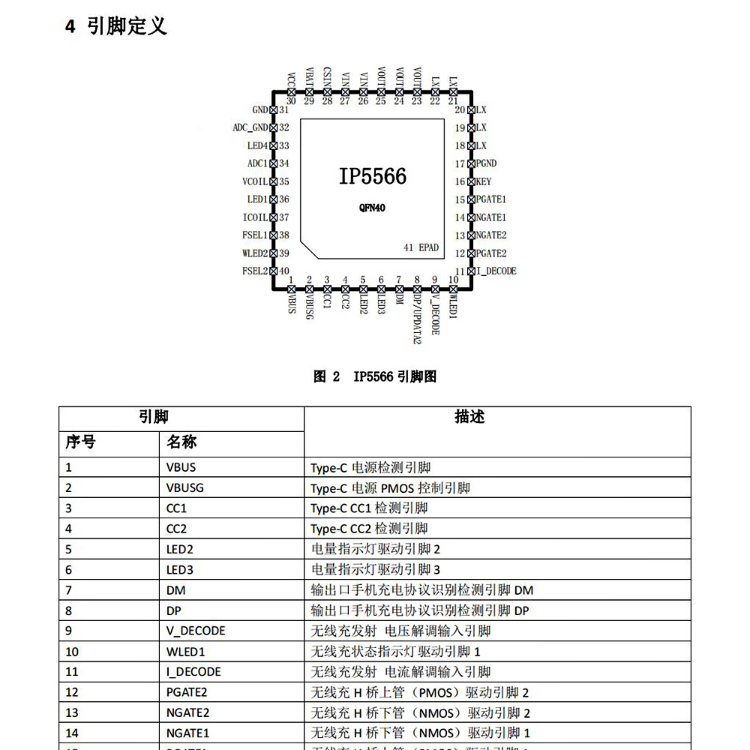

封裝：QFN40 (6×6mm)，內置功率 MOS，BOM 極簡
二、關鍵參數與性能
充放電能力
充電：3A 同步開關充電，支持 Type?C 3A、Micro?B 2A
放電：3A 同步升壓，效率最高 93%
充電效率：最高 92%
電池適配：4.2V/4.3V/4.35V/4.4V 鋰電池
無線充發射（5W）
兼容 WPC v1.2.4（Qi） 標準
集成全橋 MOS 驅動、電壓 / 電流解調
支持 FOD 異物檢測
輸入輸出
輸入電壓：4.5V–5.8V
支持 Type?C DRP（C 口可輸入 / 輸出）
內置 DCP 協議，智能識別手機充電電流
低功耗
待機電流：<150μA
自動檢測負載，輕載進入待機
三、主要功能
電源路徑管理：支持邊充邊放
電量指示：4/3/2/1 LED 電量顯示 + 無線充狀態指示
內置外設：14bit ADC、照明燈驅動
保護機制：輸入 / 輸出過壓、過流、短路、過溫、過充、過放保護
四、典型應用
無線充電移動電源（充電寶）
帶無線充的藍牙音箱
車載無線充移動電源
