--- 產品參數 ---
- 封裝 SOP-16
- 功率 15W
- 供電電壓 12V
- Qi 協議 BPP / PPDE / EPP
- 功耗 待機 <10mA;睡眠模式 5μA
- 輸入保護 過壓 / 欠壓 / 過流保護
--- 產品詳情 ---
英集芯 IP6801 是一款高集成度、符合 WPC Qi 標準的 15W 無線充電發射端 SOC 芯片,主打12V 直供與全協議兼容,是中端無線充方案的主流選擇。
一、核心定位與封裝
定位:15W 無線充電發射控制芯片(SOC),面向消費電子與智能家居
封裝:SOP-16(小體積,適合緊湊設計)
供電:支持 12V 直接供電,無需額外降壓,解決傳統 MCU 方案 12V 直供不穩定的痛點
二、關鍵技術特性
1. 功率與協議
功率檔位:5W / 7.5W / 10W / 15W(EPP 滿功率)
Qi 協議:支持 BPP / PPDE / EPP,兼容蘋果 7.5W、三星、華為、PD 等主流快充
協議協商:內置 DP/DM 快充 Sink,可向適配器申請 5V/9V/12V 電壓
2. 集成度(高集成 = 簡化電路)
內置 H 橋驅動(專利架構,小占空比下更穩定)
內置 ASK 解調 + FSK 調制(實現發射 — 接收雙向通信)
內置 8 位 MCU + OTP ROM(可固化固件、自定義參數)
內置 單通道觸摸按鍵檢測(支持單擊 / 滑動)

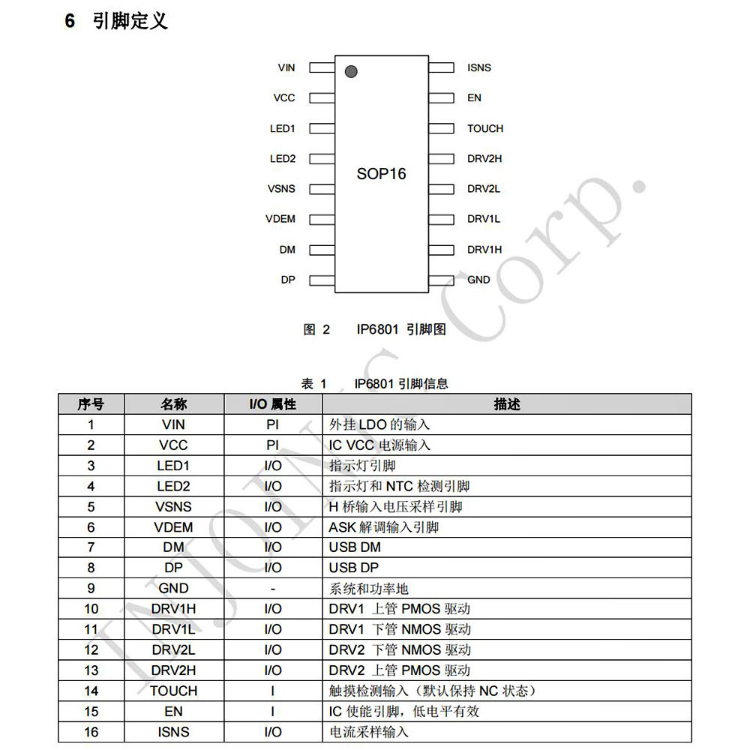

內置 NTC 溫度檢測(PIN4 復用 LED 與 NTC,推薦 10k/B3950)
兼容 CBB / NPO / X7R 諧振電容(降低 BOM 難度)
3. 保護與功耗
異物檢測(FOD):空載 / 帶載雙模式檢測
輸入保護:過壓 / 欠壓 / 過流保護
功耗:待機 <10mA;睡眠模式 5μA
4. 開發友好
支持 PC 上位機配置:自定義 LED 指示、協議優先級、保護閾值
動態功率管理(DPM),適配 5V@500mA 適配器與 USB 供電
三、典型應用場景
手機 / 耳機 / 平板 無線充電板 / 底座
車載無線充支架(12V 直供優勢明顯)
智能家居:藍牙音箱、臺燈、小夜燈、電子時鐘等內置無線充
四、核心優勢總結
12V 直供:省去降壓電路,簡化車載 / 適配器方案
全協議兼容:覆蓋市面 97% 終端,兼容性投訴率低
高集成:單芯片實現發射 + 通信 + 控制 + 觸摸 + 保護,BOM 精簡
性價比:中端價位,性能接近高端 15W 方案
