簡介

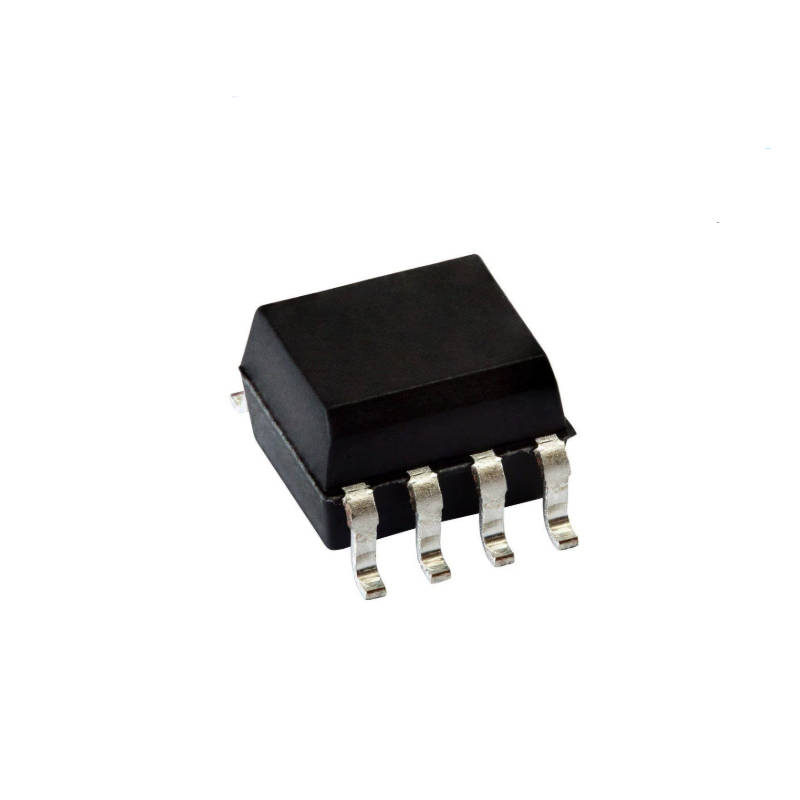

今天我要向大家介紹的是 Broadcom（Avago）的光耦——HCPL-060L-560。它是一款采用8引腳小外形（SO-8）封裝的工業級、高共模抑制（CMR）、高速LVTTL兼容數字光耦。它被設計用于在輸入和輸出之間提供最大程度的交流與直流電氣隔離，能夠在 -40°C 至 +85°C 的寬溫工作范圍內穩定運行。為了滿足工業應用中極高地環路或感應噪聲環境的需求，它結合了GaAsP發光二極管和集成高增益光探測器，輸出端采用開路集電極肖特基鉗位晶體管，內部屏蔽層在3.3V下可保證至少15 kV/μs的共模瞬態抗擾度，符合 UL1577、CSA 以及 IEC/EN/DIN EN 60747-5-5（選項060）等全球安全標準。
主要特性
寬溫工作范圍：支持 -40°C 至 +85°C 的推薦工作溫度范圍，確保系統在惡劣環境下無憂運行。
雙電源與低功耗：支持 3.3V 和 5V 雙電源供電，且具備低功耗特性。
高速低延遲：支持高達 15 MBd 的典型數據傳輸速率，典型傳播延遲僅為 25ns 至 50ns。
高共模抑制（CMR）：在 VCM = 1000V 時，最低共模瞬態抗擾度達到 15 kV/μs（3.3V供電下典型值可達25 kV/μs）。
高絕緣耐壓：提供 3750 Vrms/1 min（UL1577認證）的高隔離耐壓標準；配合選項060可提供 VIORM = 567 V peak 的高絕緣標準。
低電流驅動：輸入端僅需 5 mA 的低電流能力即可實現閾值觸發，推薦使用 6.3 mA 至 10 mA 以獲得最佳性能。
開路集電極輸出：采用開路集電極肖特基鉗位輸出配置，完美實現 LVTTL/LVCMOS 邏輯電平兼容。
應用
隔離線路接收器
計算機外圍設備接口
微處理器系統接口
A/D、D/A 轉換的數字隔離
開關電源（SMPS）
儀器輸入/輸出隔離
地環路消除
替代脈沖變壓器
