本文較詳盡地介紹了頗有代表性的幾款業余情況下容易制作成功的８８～１０８ＭＨｚ調頻廣播范圍內的小功率發射電路，其中有簡易的單管發射電路，也有采用集成電路的立體聲發射電路。主要用于調頻無線耳機、電話無線錄音轉發、遙控、無線報警、監聽、數據傳輸及校園調頻廣播等。
    單聲道調頻發射電路
    圖１是較為經典的１．５ｋｍ單管調頻發射機電路。電路中的關鍵元件是發射三極管，多采用Ｄ４０、Ｄ５０、２Ｎ３８６６等，工作電流為６０～８０ｍＡ。但以上三極管難以購到，且價格較高，假貨較多。筆者選用其他三極管實驗，相對易購的三極管Ｃ２０５３和Ｃ１９７０是相當不錯的，實際視距通信距離大于１．５ｋｍ。筆者也曾將Ｄ４０管換成普通三極管８０５０，工作電流有６０～８０ｍＡ，但發射距離達不到１．５ｋｍ，若改換成９０１８等，工作電流更小，發射距離也更短。電路中除了發射三極管以外，線圈Ｌ１和電容Ｃ３的參數選擇較重要，若選擇不當會不起振或工作頻率超出８８～１０８ＭＨｚ范圍。其中Ｌ１、Ｌ２可用∮０．３１ｍｍ的漆包線在∮３．５ｍｍ左右的圓棒上單層平繞５匝及１０匝，Ｃ３選用５～２０ｐＦ的瓷介或滌綸可調電容。實際制作時，電容Ｃ５可省略，Ｌ２也可換成１０～１００ｍＨ的普通電感線圈。若發射距離只要幾十米，那么可將電池電壓選擇為１．５～３Ｖ，并將Ｄ４０管換成廉價的９０１８等，耗電會更少，也可參考《電子報》２０００年第８期第五版《簡易遠距離無線調頻傳聲器》一文后稍作改動。
    圖１介紹的單管發射機具有電路簡單，輸出功率大，制作容易的特點，但是不便接高頻電纜將射頻信號送至室外的發射天線，一般是將０．７～０．９ｍ的拉桿天線直接連在Ｃ５上作發射的，由于多普勒效應，人在天線附近移動時，頻漂現象很嚴重，使本來收音正常的接收機聲音失真或無聲。若將本發射機作無線話筒使用，手捏天線時，頻漂有多嚴重就可想而知了。
    圖２為２ｋｍ調頻發射機電路。本電路分為振蕩、倍頻、功率放大三級。電路中Ｖ１、Ｃ２～Ｃ６、Ｒ２、Ｒ３及Ｌ１組成電容三點式振蕩器，其振蕩頻率主要由Ｃ３、Ｃ４和Ｌ１的參數決定，其振蕩頻率為４４～５４ＭＨｚ，該信號從Ｌ１的中心抽頭處輸出，再經過Ｃ７耦合至Ｖ２放大，由Ｃ８和Ｌ２選出４４～５４ＭＨｚ的二倍頻信號，即８８～１０８ＭＨｚ，此信號由Ｃ９耦合至Ｖ３進行功率放大，Ｖ３由３只３ＤＧ１２三極管并聯組成，可擴大輸出功率。該電路正常工作時，電流約８０～１００ｍＡ。組成Ｖ３的三只３ＤＧ１２可加上適當?shù)纳崞?，以防過熱。制作時Ｌ１～Ｌ３用∮０．３１ｍｍ漆包線在∮３．５ｍｍ圓棒上單層平繞。

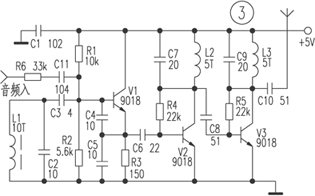

    圖３為一種實用的５０ｍ調頻型無線耳機發射部分電路。該電路分為振蕩和信號放大部分。Ｌ１、Ｃ２～Ｃ５、Ｖ１等組成與黑白電視機高頻頭本振電路類似的改進型電容三點式振蕩器，頻率穩定性好，長時間工作不跑頻，實踐證明，業余情況下，采用該改進型的電容三點式振蕩器完全能勝任。筆者用電烙鐵直接烙焊Ｖ１的集電極數秒鐘后，在三極管的溫度很高的情況下，用普通收音機接收仍很正常，無跑頻現象。振蕩器的頻率主要由Ｌ１和Ｃ２決定，通過微調Ｌ１，可以覆蓋８８～１０８ＭＨｚ范圍。音頻信號經Ｒ６、Ｃ１１耦合至Ｖ１的基極，Ｖ１的ｅ、ｂ極間電容隨音頻電壓的變化而引起振蕩頻率的變化，實現頻率調制。該電路中Ｌ１～Ｌ３用∮０．３１ｍｍ漆包線在∮３．５ｍｍ圓棒上單層平繞。通過調整Ｌ１匝間間距微調振蕩頻率，再微調Ｌ２、Ｌ３的匝間間距以諧振于振蕩頻率，獲得最大輸出功率。

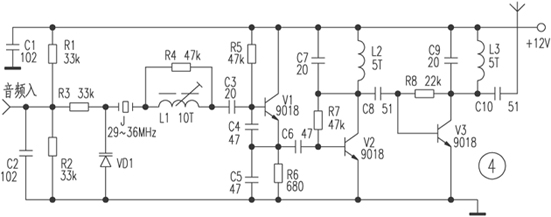

    圖４為晶振式發射機電路。電路中Ｊ、ＶＤ１、Ｌ１、Ｃ３～Ｃ５、Ｖ１組成晶體振蕩電路。由于石英晶體Ｊ的頻率穩定性好，受溫度影響也較小，所以廣泛用于無繩電話及ＡＶ調制器中。Ｖ１是２９～３６ＭＨｚ晶體振蕩三極管，發射極輸出含有豐富的諧波成分，經Ｖ２放大后，在集電極由Ｃ７、Ｌ２構成諧振于８８～１０８ＭＨｚ的網絡選出３倍頻信號（即８７～１０８ＭＨｚ的信號最強），再經Ｖ３放大，Ｌ３、Ｃ９選頻后得到較理想的調頻頻段信號。頻率調制的過程是這樣的，音頻電壓的變化引起ＶＤ１極間電容的變化，由于ＶＤ１與晶體Ｊ串聯，晶體的振蕩頻率也發生微小的變化，經三倍頻后，頻偏是２９～３６ＭＨｚ晶體頻偏的３倍。實際應用時，為獲得合適的調制度，可選擇調制頻偏較大的石英晶體或陶瓷振子，也可以采用電路稍復雜的６～１２倍頻電路。若輸入的音頻信號較弱，可加上一級電壓放大電路。
