ADXL346? 全新iMEMS智能型動作傳感器

產品規格 ．Single Supply Operation Vlotage ─ 1.7V ~ 2.75V
．Low supply current ─ 25uA(Data rate < 10 Hz)
．Operating Temp Range ─ -40 ~ +85
．Packages ─ 16-Terminal LGA
產品特性 ．Ultralow power: 25 μA to 145 μA at VS = 1.8 V (typ)
．Power consumption scales automatically with bandwidth
．32 levels of output data FIFO minimizes host processor load
．Tap/double tap detection
．Activity/inactivity monitoring
．Free-fall detection
．4- and 6-position orientation sensing
．Supply and I/O voltage range: 1.7 V to 2.75 V
產品應用 ．Handsets
．Gaming and pointing devices
．Personal navigation devices
．Hard disk drive (HDD) protection
．Fitness equipment
文字介紹 亞德諾(ADI)開發出一組全新iMEMS智能型動作傳感器ADXL 346系列家族，特別適用于受限于電源與空間的可攜式裝置。這些新的傳感器能在低至1.8V的主要供應電壓下運作，而其高分辨率的能力可以進行小至0.25度傾斜變化的量測。
ADXL 346占位面積僅3mm x 3mm x 0.95mm，能夠同時量測肇因于動作或是震動的動態加速度，以及靜態加速度(如重力)，這項特性使其可以被用來當作傾斜傳感器。該組件會依輸出數據的速率自動的調變其自身電力耗損的比率，并且藉由在無動作期間自動切換至睡眠模式以節省額外的電力。為了更一步的省電，也有待命模式可以使用。
動作感測已經不再是最初只有針對加速度的概念而已，現在它還包括了傾斜、震動、搖擺以及旋轉。ADI微機電產品線總監Bill Murphy表示，能夠?qū)τ谶@些動作以具有成本效益的方式進行量測，同時又只需要消耗很少的電力供應，這使得新一波創新產品的特點與能力得以實現?！?

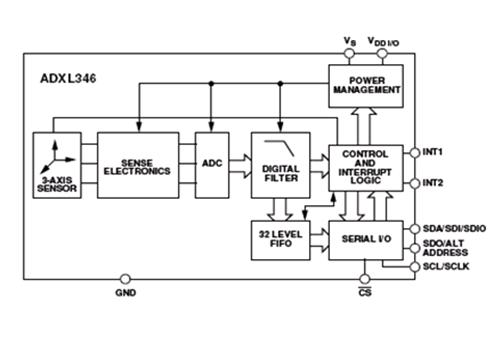

ADXL 346具有芯片內建的先進先出式(FIFO)內存區塊，能夠儲存高達32組的X、Y、與Z軸數據的取樣組，并且可以有效的將FIFO功能從主要處理器中卸載。這項特點可以使主要處理器以及其它對于電力需求較大的外圍進入睡眠模式，直到達成所欲節省的大量系統電力為止。有效的應用這項特點可以大幅降低高達75%的總體電力使用。
超低功率ADXL 346數字式加速度計具有從0.1Hz至1600Hz的寬廣可選擇式頻寬，相較之下，能夠以1.8V運作的同構型加速度計則只有100Hz的最大頻寬。這使得可攜式系統的設計工程師能夠建立具有靈敏響應能力而且實時的嵌入式系統，提供所需要的使用者體驗。
電力消耗的范圍則是從在1,600Hz頻寬下低于150uA，一直到在10Hz下的25uA。ADXL 346也能夠以±2g/4g/8g/16g的使用者可選擇的量測范圍進行肇因于動作或是震動之動態加速度的量測，同時也包括了內建透過簡單緩存器讀取的定位感測。
數項特殊的感測功能也以程序化的型態內建于芯片當中，同時還伴隨著使用者可編程的臨界位準。對于活動與無活動之感測的功能可以偵測動作的出現或不足，或是在任意軸上的加速度是否超過了使用者設定的位準。輕敲感測功能可以偵測單一以及雙重輕敲的動作。自由落體的感測可以偵測組件是否正在落下。
這些功能都可以對映到一或兩組中斷輸出接腳上。此外，全新的加速度計也包括有I2C與三線和四線串行外圍接口(SPI)的數字式接口。
