引言

　　從我國鐵路發展的歷程和趨勢來看，電氣化鐵路在路網中所占的比例將越來越大，對公用電網的影響也將越來越嚴重。因此，建立和實施電能質量的監測與分析，是提高電能質量的一個重要技術手段。研制一種新型的電能質量參數監測系統，有效地進行電能質量參數的監測，對于保證電力系統運行的安全性、經濟性和可靠性，都具有重要意義。

　　目前，國內大部分地區仍采用便攜式電能質量監測儀進行電能質量測量，由于該儀器的測量指標單一，不能連續監測，測量勞動強度大，因而不能很好地適應電能質量管理的需要。隨著數字化測量技術、計算機技術和網絡通信技術的飛速發展，國內一些科研院所已開展了電能質量遠程監測系統的研究。采用計算機遠程在線監測，可連續多點監測，并可輔助管理，故能克服傳統手工監測手段的缺陷。而本文把虛擬儀器技術應用到電能質量監測系統中，同樣具有上述優點，而且實現起來較為方便。

　　1 系統總體結構

　　基于虛擬儀器的電氣化鐵路電能質量參數監測系統同樣必須具備傳統監測系統的三大功能模塊，即數據采集模塊');" onmouseout="hide_bk_about();" target="_blank">數據采集模塊、數據分析處理模塊和結果顯示模塊。數據采集模塊還是由傳統的采集硬件來完成，不同的是數據分析處理模塊完全由計算機軟件來實現，這部分功能不受硬件的限制，可以根據用戶的需求隨時增加和修改模塊，這一優勢是傳統儀器所無法比擬的。本文所研究的電能質量參數監測系統，其軟件部分是核心，只要硬件部分將監測點的電壓和電流信號經過信號調理器和數據采集卡以最小失真度轉換為數字信號，其余的任務(如加窗、濾波、數據處理和統計分析、數據遠傳以及顯示打印等)就完全交給軟件來處理。

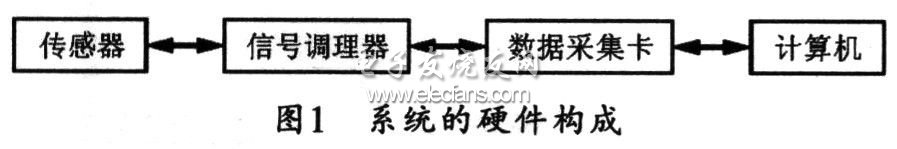

　　本系統的硬件由傳感器、信號調理模塊、數據采集卡和計算機組成，其硬件結構如圖1所示。

?

　　本系統的軟件開發環境為LabVIEW，它是美國NI公司推出的一種基于G語言的虛擬儀器軟件開發工具。對于一個虛擬儀器系統而言，軟件是關鍵，是靈魂，硬件僅用于解決信號的輸入和輸出。

　　2 系統總體設計思路

　　基于虛擬儀器技術的電氣化鐵路電能質量參數監測系統要實現的功能包括實現對電壓電流的有效值、電壓偏差、電網頻率、頻率偏差、三相不平衡度、諧波含有率和閃變等不同參數的同時測量。因此，本設計采用模塊化方法，每一個功能模塊完成相應的功能，最后通過整合來完成系統的設計。采用模塊結構的最大的優點是效率高。由于模塊可以共享數據，并可相互調用，因此，可以通過靈活組織各個模塊來達到非常高的整體效率。如果需要對模塊某一功能進行升級，只需要改寫相應的模塊，而不需要改動整個軟件結構。而當需要增加系統功能時，也只需要增加相應的軟件功能模塊即可。

　　電能質量測量的模塊主要包括數據采集模塊、有效值測量模塊、電壓偏差測量模塊、頻率測量模塊、頻率偏差測量模塊、三相不平衡度測量模塊、功率測量模塊、諧波測量模塊和閃變測量模塊等。其中有效值測量模塊、電壓偏差測量模塊、頻率測量及頻率偏差測量和三相不平衡測量模塊可以整合在一個模塊里，即伏安測量模塊，其系統功能如圖2所示。

?
