　　一個高效、精美的建筑物和能源管理系統應包括對業主電力、煤氣和水進行自動記錄的功能，這樣不僅可降低成本、控制出錯幾率，還可免去費時的人工現場抄表作業。

　　先進抄表網絡基礎設施(AMI)系統用于記錄用戶數據，該系統通過無線電將數據傳送到公共事業部門的網絡中，再由能源管理系統對這些數據進行分析。收發機的靈敏性和選擇性對于AMI和網絡之間的可靠無線電連接至關重要。

　　通常有兩種AMI系統：簡單的單傳系統和復雜的收發系統。傳送機發送帶有專門定時的數據，而收發機則只有在收到確認正確接收的單元所輪詢后才發送數據。

　　SAW濾波器的優勢

　　為保證可靠的數據傳輸，采用了各種各樣的模塊化方案。為此，作為一項規則，在多信道應用中，通常采用跳頻展頻(FHSS)或直接序列展頻(DSSS)技術。比較而言，單信道應用時，則采用振幅偏移鍵控法(ASK)或頻率鍵控(FSK)技術。AMI系統必須能夠處理這些調制程序。另外，在實際應用中，還有來自其他無線射頻的干擾，比如無線電話或業余無線電愛好者。因此無線射頻前端必須具有高敏感度，以及很強的抗干擾能力。

　　現有的AMI系統使用SAW濾波器來抑制產生于IC的諧波和干擾發射信號。同時，它還可以保證高選擇性。例如，在濾波器放置在天線后面或前面的AMI收發機的接收區域時。

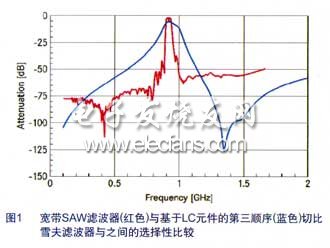

　　與其它濾波方案相比，SAW濾波器具有一定的優勢。例如，與LC濾波器相比較，即使是寬帶SAW濾波器也具有更高的選擇性、更低的插入損耗，因此其敏感度也更高(圖1)。SAW濾波器的另一個優點是具有更低的溫度系數。

?

　　電路布局在AMI系統中的作用

　　對于LC和SAW濾波器而言，高選擇性通常意味著高插入損耗和更低的敏感度。電路布局在AMI系統中起了關鍵的作用，這一點可以通過四項計算得以說明。在每個算式中，噪聲因數F或更常見的對數噪聲符號NF是衡量敏感度的參數。噪聲因數指的是信噪電壓比，它說明了與輸出時該比率有關的四極元件的輸入情況。公式如下：

　　F=\frac{S_{i}N_{i}}{S_{o}N_{o}}

　　或

　　NF=10log(F) (1)

　　其中：

　　Si：輸出時的信號;So：輸入時的信號;Ni：輸入時的噪聲;No：四極輸出時的噪聲。如果有兩個以上的四極元件，可通過下列公式計算總噪聲系數F1-n：

　　F_{1-n}=F_{1}+\frac{F_{2}-1}{G_{1}}+\frac{F_{3}-1}{G_{1}G_{2}}+…+\frac{F_{n}-1}{G_{1}G_{2}…G_{n-1}} (2)

　　其中：

　　n：四極數目;Fn：噪聲因數;Gn：n個四極的增益因數。

　　直接安裝在天線后面的第一個四極起了關鍵的作用。原則上說，它的噪聲系數界定了總噪聲系數的范圍。

　　為簡便起見，在相應的開關布局舉例中，總噪聲系數的計算中忽略了傳送/接收(Tx/Rx)開關或平衡-不平衡轉換器。在這些舉例中，SAW濾波器的插入損耗IL、增益G、LNA以及接收機IC的噪聲系數NF和噪聲因數F均具有同樣的值。同時，假設SAW濾波器的增益與其損耗相符，并假定它的噪聲系數為其IL的負值。

　　所有四個例子的參數條件如下：

　　L_{SAW}=G_{SAW}=?2.9dB

　　G_{SAW(Linear)}=0.513

　　NF_{SAW}=2.9dB→F_{SAW}=1.95

　　G_{LNA}=15dB

　　G_{LNA(Linear)}=31.62

　　NF_{LNA}=1.5dB→F_{LNA}=1.41

　　NF_{RxIC}= 8dB，NF_{RxIC(Linear)}= 6.31

　　這四個例子各有優缺點。在例4中，總噪聲系數是5.37 dB， 因此它的配置是基于無線射頻AMI系統的最佳解決方案。它的特點是敏感度和選擇性更高，再加上由于與第二個SAW濾波器對稱工作，共模抑制率得以改善。
