和 iPhone 5c 相比，iPhone 5s 的升級更有誠意：64 位 A7 芯片、M7 協處理器和 Touch ID 指紋傳感器都能激起人們的期待。iFixit 提前拿到機器，一份翔實的拆機報告趕在 iPhone 5s 發售時出爐。來了解下 iPhone 5s 的內部構造吧。

除了 A7 處理器和兩款當時未知的 MEMS（微機電系統）之外，我們?cè)谥靼迳弦谎郾隳軌蚩吹皆S多似曾相識的部件。另外我們還看到了由德商戴樂格半導體（Dialog Semiconductor）生產的全新電源管理電路，以及凌云邏輯（Cirrus Logic）供應的音頻解碼及丁類放大器。還有一部分部件目前暫時難以辨認。

拆解依舊從底部螺絲開始，撬開前面板四周后就可以用吸盤取下屏幕。

連接 Home 鍵和 Touch ID 傳感器的排線在打開屏幕時很容易被扯斷，另外，“和 iPhone 5 相比，5s 的內部構造幾乎沒有變化?！?/p>

電池由惠州德賽制造，輸出電壓為 3.8v、容量為 1560mAh。不同規格的 iPhone 5s 似乎使用不同廠商的電池，比如 16G “太空灰”用的是新普的電池。

斷開屏幕與 FaceTime 鏡頭和觸摸傳感器的連接，就可以取出 5s 的前面板?！捌聊豢雌饋?lái)和 iPhone 5 沒區別?！?/p>

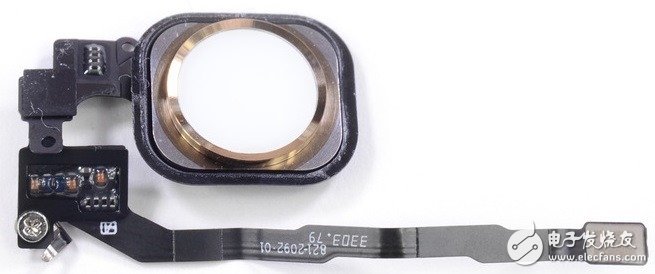

剝離出 Touch ID 傳感器。Touch ID 是一枚 CMOS 芯片，來自一年前被蘋果收購的 AuthenTec，本質上是個能生成用戶指紋節點圖片的微型電容器組。由此而來的一個擔憂是：傳感器上的藍寶石保護層是否像多數 CMOS 指紋掃描儀一樣，會隨著時間降解老化。

iSight 主鏡頭背部標有 DNL333 41WGRF 4W61W，底部標號為 AW32 65BD 4511 b763。Chipworks 技術分析部門副總裁 Jim Morrison 說：“DNL 噴碼的數字格式與 iPhone 4S 和 iPhone 5 使用的索尼 IMX145 鏡頭模塊相同。側面噴碼不一樣，（但還能確定）5s 的鏡頭依舊來自索尼?！?/p>

5s 的內部構造經過優化，iPhone 5 上容易造成信號丟失的天線線纜徹底消失。

Wi-Fi 模塊為村田 339S0205，基于博通 BCM4334。16G 和 64G 版 iPhone 5s 的 Wi-Fi 模塊均來自村田，但主板設計有點不同：右側主板上印有 94V-0 噴碼而左側沒有，可能來自不同廠區。

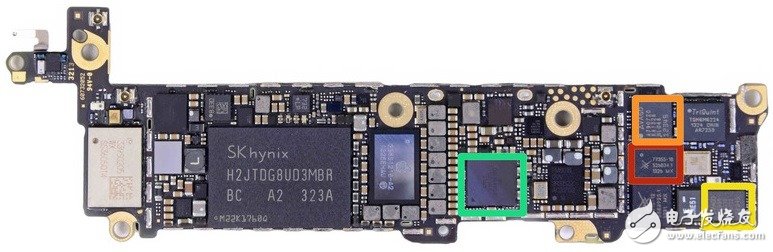

主板上的芯片組：

紅色區域?yàn)楹Ａκ?H2JTDG8UD3MBR 閃存顆粒

橙色區域?yàn)?a href="http://m.brongaenegriffin.com/tags/高通/" target="_blank">高通 PM8018 電源管理芯片

黃色區域?yàn)?TriQuint TQM6M6224 濾波器

綠色區域?yàn)樘O(píng)果 338S1216

藍色區域?yàn)椴┩?BCM5976 觸屏控制器

紫色區域?yàn)榈聝x 37C64G1

黑色區域?yàn)樗技延?77810

其它芯片：

紅色區域?yàn)樗技延?77355

橙色區域?yàn)榘踩A高 A790720

黃色區域?yàn)榘踩A高 A7900

綠色區域?yàn)樘O(píng)果 338S120L

背部芯片組：

紅色區域?yàn)樘O(píng)果 A7 APL0698 處理器，5s 的內存可能為 1G

橙色區域?yàn)楦咄?MDM9615M LTE 通信模塊

黃色區域?yàn)楦咄?WTR1605L 收發器，支持 LTE/HSPA+/CDMA2K/TD-SCDMA/EDGE/GPS

芯片組中沒有發現 M7 協處理器，可能被整合到 A7 內部

評測顯示，A7 的高效能更多由 ARMv8 指令集實現，而非 64 位架構。ARMv8 在過去 2年里已經證明可以提高芯片運行效率和速度，同時不影響電池壽命。

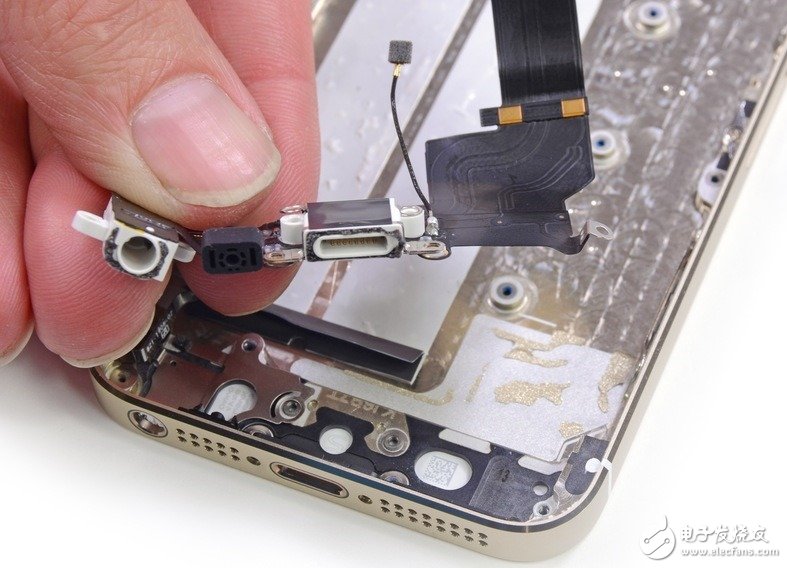

5s 的外圍設計和 iPhone 5 相同，區別是 5s 的揚聲器更易取出。在取出揚聲器后，就可以一次取出耳機插孔、麥克風和 Lightning 接口。

取出背部線纜，可以看到主鏡頭旁的 True Tone 雙閃光燈。

最后照例是張全家福：

在滿分為 10 的易修指數中，iPhone 5s 拿到 6 分。和 iPhone 5 一樣，5s 的屏幕也是最早被取出的組件，但取出時需要加熱和反復撬動。而高度整合的屏幕和新加入的 Touch ID 勢必會增加機子的維修成本。

【更新】

Chipworks 的拆解帶來更多信息：A7 采用 28nm 制程，依舊由三星制造。Chipworks 還發現了 M7 協處理器的蹤跡，M7 由恩智浦制造，屬于恩智浦旗下 LPC1800 系列芯片。M7 協處理器基于 ARM Cortex-M3 架構，耗電量非常少。

M7 協處理器

M7 對于蘋果來說是個新的方向，為了達到降低能耗的目的，它被用以收集并處理加速計、陀螺儀和電子羅盤的數據。盡管如此，這塊芯片在主板上很難被找到，以至于有傳言說 iPhone 5s 根本沒有搭載 M7 協處理器。這或許是因?yàn)樘O(píng)果在發布會中展示的芯片形象給人們帶來了誤導。

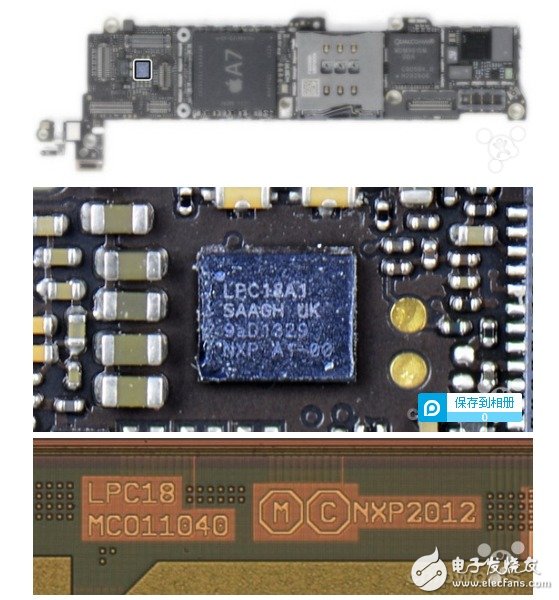

幸運的是，我們終于鎖定了 M7，它實質上是由恩智浦（NXP）半導體公司生產的 LPC18A1 芯片。恩智浦 LPC1800 系列性能很高，基于 Cortex-M3 微控制器。我們?cè)ㄟ^(guò)分析師和合作伙伴的渠道，認定 M7 將會由恩智浦來供應。現在事實的確如此，這對于他們來說是一次大勝。

M7 負責處理并轉換來自加速計、陀螺儀、電子羅盤這些獨立傳感器的輸入信號，它們都被安裝在主電路板上。根據我們對蘋果傳統的了解，陀螺儀和加速計應該出自意法半導體（STMicroelectronics），而羅盤則是 AKM 公司的產品。之后我們確認羅盤部件確實是 AKM 提供的 AK8963。

M7 之子 — 三軸加速計、三軸陀螺儀和電子羅盤

上文中我們提到過兩個神秘的 MEMS，芯片上分別標有 B361LP 和 B329 的字樣，這讓我們很感興趣。經過確認，前者是由博世（Bosch） Sensortech 生產的 BMA220 三軸加速計。在我們的記憶中，這是蘋果第一次采用博世的 MEMS，這與我們剛才的猜測不一樣，因?yàn)檫@一款此前一直是由意法半導體所獨占。博世你贏了！

至于那塊標注著 B329 的 MEMS，則確實是由意法半導體提供的三軸陀螺儀。

電子羅盤部分此前已經說過，是由 AKM 生產的 AK8963。AK8963 內置一個磁傳感器，用以感知 X 軸、Y 軸和 Z 軸，此外它還有一塊傳感器驅動電路、一塊運算電路和一個信號放大鏈。

A7 處理器

iPhone 5s 采用的是蘋果全新的 A7 處理器，一款 64 位 ARM 系統芯片。通過分析師我們?cè)缫训弥@款芯片仍舊由三星提供，接下來的照片展示了它的外部工藝、封裝、標識、頂部金屬層等細節，最后一張圖則是其多晶硅晶粒照片。

A7 確實出自三星之手

光從外觀來看，A7 與上一款芯片幾乎完全一樣，但真相確是隱藏在內部的，因此我們只能夠通過數據來說話。下圖是一張?zhí)O果 A6 芯片（APL0598）橫截面的電子顯微鏡圖像，展示了一組晶體管，很明顯是三星的 32nm HKMG（金屬柵極）工藝。為了方便起見我們測量了十個晶體管的總長度，得到 1230nm 這個數據，因此其柵極間距為 123nm。

再來看看 A7 芯片（APL0698），使用相同的計算方法得到的結果是 114nm，即便算上誤差（+/- 5nm）我們也能夠保證柵極間距確實減小了。這也就是說，A7 芯片與三星的 Exynos 5410 一樣，采用的是 28nm HKMG 工藝。盡管 4nm 的差距聽上去很小，但大家需要注意的是實質減少的是面積，而非單純的直線長度。因此，實際的差距是 28×28 / 32×32 = 784 / 1024，相當于只用了 77% 的面積就實現了與之前相等的功能?？紤]到 A7 芯片的大小為 102×102mm，而 A6 僅為 97×97mm，這多出來的地方就能夠?qū)崿F(xiàn)更多職能。
