隨著電動汽車向800V 高壓平臺的快速發(fā)展,電機功率密度顯著提升至 60 千瓦 / 升,比傳統(tǒng) 400V 系統(tǒng)高出 35%。然而,這一技術(shù)進步給電機絕緣膜帶來了前所未有的散熱挑戰(zhàn)。本文系統(tǒng)分析了 800V 快充電動汽車電機絕緣膜面臨的多重散熱難題,包括絕緣材料的導(dǎo)熱與絕緣性能天然矛盾、扁線 Hairpin 工藝的熱傳導(dǎo)瓶頸、冷卻系統(tǒng)適配性不足、絕緣厚度與槽滿率的權(quán)衡制約以及熱循環(huán)條件下的性能衰減等核心問題。研究表明,主流絕緣材料如聚酰亞胺(PI)和聚醚醚酮(PEEK)的導(dǎo)熱系數(shù)僅為 0.1-0.5 W/m?K,成為電機內(nèi)部熱量傳遞的主要瓶頸。同時,800V 系統(tǒng)要求絕緣膜在 150℃高溫下仍保持≥20kV/mm 的擊穿強度,而傳統(tǒng)絕緣材料在高頻開關(guān)工況下易產(chǎn)生電暈放電,進一步加劇了散熱困難。本文還探討了新型高導(dǎo)熱絕緣材料、結(jié)構(gòu)設(shè)計創(chuàng)新和制造工藝改進等解決方案,為 800V 快充電動汽車電機絕緣膜技術(shù)的發(fā)展提供了理論指導(dǎo)和技術(shù)參考。
引言
進入 2025 年,全球電動汽車產(chǎn)業(yè)正處于向800V 高壓平臺全面轉(zhuǎn)型的關(guān)鍵時期。800V 系統(tǒng)相比傳統(tǒng) 400V 系統(tǒng)具有顯著優(yōu)勢:充電功率可穩(wěn)定超過 300kW,實現(xiàn) "充電 5 分鐘,行駛 200 公里" 的快充目標(biāo);在相同充電功率下,電流需求減半,充電發(fā)熱量僅為 400V 系統(tǒng)的 1/4;同時可減少約 3 倍的銅纜重量,大幅降低系統(tǒng)成本和重量。然而,800V 高壓系統(tǒng)的高功率密度特性對電機絕緣膜提出了嚴峻挑戰(zhàn)。電機功率密度的提升直接導(dǎo)致單位體積內(nèi)熱量生成急劇增加,電驅(qū)系統(tǒng)熱點溫度可達 130℃,電機骨架工作溫度達 150℃,部分極端情況下甚至高達 180℃。與此同時,800V 系統(tǒng)要求絕緣膜具備更高的電氣性能:擊穿強度≥30kV/mm,150℃高溫下仍需保持≥20kV/mm,局部放電起始電壓(PDIV)需達 2300V 左右。這些嚴苛要求使得傳統(tǒng)絕緣材料在導(dǎo)熱與絕緣性能之間面臨前所未有的平衡難題。
扁線 Hairpin 工藝的廣泛應(yīng)用進一步加劇了散熱挑戰(zhàn)。該工藝可將槽滿率提升至 70% 以上,遠高于傳統(tǒng)圓線的 50% 以下,但緊密排列的繞組結(jié)構(gòu)嚴重限制了熱量傳遞路徑。絕緣膜作為繞組與冷卻系統(tǒng)之間的關(guān)鍵界面,其低熱導(dǎo)率(0.1-0.5 W/m?K)成為熱量傳遞的主要瓶頸。此外,800V 系統(tǒng)中逆變器輸出的電壓尖峰可達母線電壓的 1.3-1.8 倍,在高頻開關(guān)工況下易產(chǎn)生電暈放電,不僅影響絕緣性能,還會產(chǎn)生額外的熱量。
本文旨在深入分析 800V 快充電動汽車電機絕緣膜面臨的散熱挑戰(zhàn),從材料特性、結(jié)構(gòu)設(shè)計、工藝適配、系統(tǒng)集成等多個維度探討問題的根源,并提出相應(yīng)的技術(shù)解決方案。通過對最新技術(shù)進展的系統(tǒng)梳理,為行業(yè)發(fā)展提供理論指導(dǎo)和實踐參考。
一、絕緣材料導(dǎo)熱與絕緣性能的天然矛盾
1.1 主流絕緣材料的導(dǎo)熱性能局限

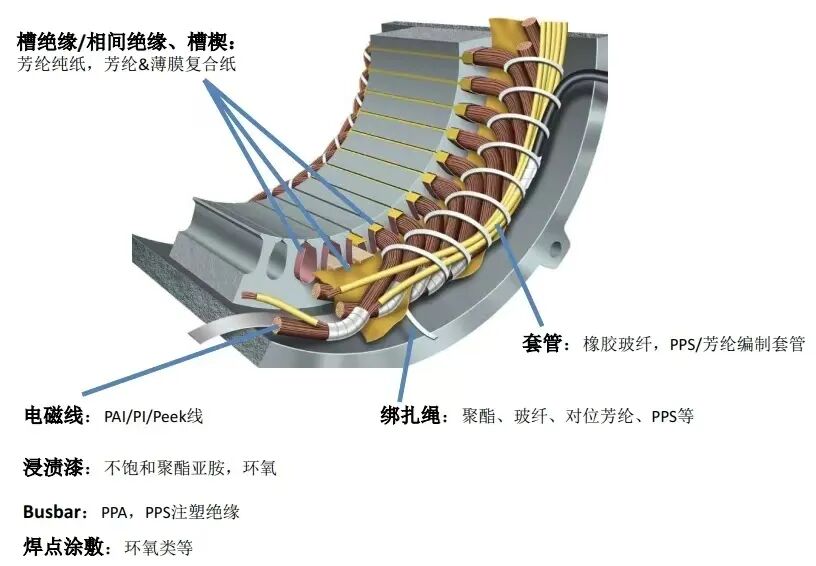

800V 快充電動汽車電機絕緣膜主要采用 ** 聚酰亞胺(PI)和聚醚醚酮(PEEK)** 等高性能聚合物材料。然而,這些材料的導(dǎo)熱系數(shù)普遍僅為 0.1-0.5 W/m?K,遠低于銅的 380 W/m?K 和鋼的 25 W/m?K,成為電機內(nèi)部熱量傳遞的主要瓶頸。具體而言,PEEK 材料的導(dǎo)熱系數(shù)約為 0.25-0.29 W/m?K,在 23°C 時的典型值為 0.29 W/m?K。雖然 PEEK 具有優(yōu)異的耐溫性能(長期使用溫度 250℃,短期可承受 260℃),但其導(dǎo)熱性能嚴重不足。更為關(guān)鍵的是,PEEK 在 155-160℃的玻璃化轉(zhuǎn)變溫度后,介電常數(shù)會顯著增大,導(dǎo)致 PDIV 降低,這與 800V 系統(tǒng)對高溫下絕緣性能的要求形成了尖銳矛盾。
聚酰亞胺薄膜的情況同樣不容樂觀。標(biāo)準(zhǔn) PI 膜的導(dǎo)熱系數(shù)通常低于 0.5 W/(m?K),難以快速導(dǎo)出電機運行時線圈產(chǎn)生的焦耳熱。雖然通過含氟改性可以將 PI 的介電常數(shù)從 3.2 降至 2.26(1MHz),介電損耗降至 0.011,但這種改性對導(dǎo)熱性能的提升極為有限。在實際應(yīng)用中,PI 膜材的介電常數(shù)一般為 3.2 左右,體積電阻率達 101?-101? Ω?cm,介電強度為 100-300 kV/mm,這些優(yōu)異的電氣性能是以犧牲導(dǎo)熱性能為代價的。
1.2 導(dǎo)熱填料對絕緣性能的負面影響
為了提升絕緣材料的導(dǎo)熱性能,業(yè)界普遍采用添加導(dǎo)熱填料的方法,如氧化鋁(Al?O?)、氮化硼(BN)、石墨烯、碳納米管等。然而,這種方法面臨著導(dǎo)熱性能提升與絕緣性能下降的兩難困境。
研究表明,隨著六方氮化硼(h-BN)混合粉體添加量的增加,h-BN - 膠黏劑的導(dǎo)熱系數(shù)不斷增加,在質(zhì)量分數(shù) 80%-100% 時增加速率較快。然而,h-BN - 膠黏劑的擊穿場強呈現(xiàn)先降低后逐漸提高的趨勢,最終才能達到與純膠黏劑幾乎一致的水平。這一現(xiàn)象揭示了導(dǎo)熱填料對絕緣性能的復(fù)雜影響機制。
滲流理論解釋了這一矛盾的根本原因。當(dāng)導(dǎo)熱填料的填充量達到滲流閾值時,填料之間會形成連續(xù)的導(dǎo)熱通路,使復(fù)合材料的熱導(dǎo)率急劇增加。然而,這種連續(xù)通路也可能成為電荷載流子的傳輸通道,導(dǎo)致絕緣性能下降。特別是碳納米管、銀納米線等高導(dǎo)熱填料,本身具有良好的導(dǎo)電性,在聚合物基體中容易引入電導(dǎo)通路,嚴重影響絕緣性能。
為解決這一問題,研究者提出了多種技術(shù)路徑。一種方法是通過表面包覆技術(shù),在碳納米管或銀納米線表面包覆二氧化硅等絕緣材料,不僅賦予導(dǎo)熱填料良好的電絕緣性,還能緩解導(dǎo)熱填料與聚合物基體之間的模量失配,促進界面聲子共振耦合。另一種方法是采用 **"海島結(jié)構(gòu)"** 設(shè)計,通過控制填料粒徑和分布,使硅基體作為連續(xù)相(海),填料作為分散相(島),有效阻斷電子傳導(dǎo)路徑,同時保持導(dǎo)熱填料之間的熱接觸。
1.3 溫度對材料性能的雙重影響
溫度是影響絕緣材料導(dǎo)熱與絕緣性能的關(guān)鍵因素,在 800V 快充電動汽車的工況下,絕緣膜需要在 **-40℃至 260℃** 的寬溫度范圍內(nèi)穩(wěn)定工作。這種極端的溫度變化對材料性能產(chǎn)生了復(fù)雜的雙重影響。
一方面,溫度升高會降低材料的絕緣性能。PEEK 材料在 155℃后介電常數(shù)增大,導(dǎo)致 PDIV 降低,這是由于高溫下分子鏈運動加劇,偶極子取向更容易,從而增加了介電損耗。聚酰亞胺材料雖然具有優(yōu)異的耐高溫性能,但其在高溫下的導(dǎo)熱性能提升有限,同時還要承受熱老化的影響。研究表明,絕緣材料在 155℃老化 1000 小時后,擊穿強度保留率需≥70%,這對材料的熱穩(wěn)定性提出了極高要求。
另一方面,溫度梯度會影響電場分布,進而影響絕緣性能。在 ±800kV 換流變壓器干式套管的研究中發(fā)現(xiàn),當(dāng)電流流過導(dǎo)體時,絕緣層內(nèi)會形成溫度梯度,溫度較高處的電阻較小,導(dǎo)致電場分布發(fā)生變化。這種溫度 - 電場的耦合效應(yīng)使得絕緣設(shè)計更加復(fù)雜,需要綜合考慮材料在不同溫度下的性能變化。
1.4 高頻開關(guān)工況下的電暈效應(yīng)
800V 系統(tǒng)中逆變器的高頻開關(guān)產(chǎn)生的電壓尖峰可達母線電壓的 1.3-1.8 倍,在繞組絕緣層內(nèi)部易產(chǎn)生電暈放電。電暈放電不僅會直接損害絕緣材料,還會產(chǎn)生顯著的熱效應(yīng),進一步加劇散熱問題。
電暈放電的熱效應(yīng)表現(xiàn)為局部溫度急劇升高,可達數(shù)百攝氏度,導(dǎo)致絕緣材料碳化、膠粘劑變質(zhì)、股線絕緣老化等問題。同時,電暈放電產(chǎn)生的臭氧及氮氧化物會加速絕緣材料的化學(xué)降解,形成惡性循環(huán)。在 800V 高壓平臺下,電機繞組承受的脈沖電壓峰值超過 1500V,傳統(tǒng)絕緣材料極易發(fā)生局部放電導(dǎo)致過早失效。
為應(yīng)對這一挑戰(zhàn),業(yè)界開發(fā)了多種耐電暈絕緣材料。研究表明,膜厚在 0.1mm(雙側(cè))的耐電暈漆包圓線,PDIV 值約為 820V,擊穿電壓高達 12kV;膜厚在 0.13mm 的耐電暈扁線,PDIV 值約為 900V,擊穿電壓高達 14kV。這些特殊設(shè)計的絕緣材料通過優(yōu)化分子結(jié)構(gòu)、添加耐電暈填料等方式,在保持絕緣性能的同時,提高了抗電暈放電能力。
二、扁線 Hairpin 工藝帶來的散熱挑戰(zhàn)
2.1 緊密排列結(jié)構(gòu)對熱傳導(dǎo)路徑的限制
扁線 Hairpin 工藝是 800V 快充電動汽車電機的主流技術(shù)路線,其最大優(yōu)勢是顯著提升了槽滿率。傳統(tǒng)圓線電機的槽滿率通常低于 50%,而扁線電機可將槽滿率提升至 70% 以上。然而,這種緊密排列的繞組結(jié)構(gòu)在提高功率密度的同時,也對散熱造成了嚴重挑戰(zhàn)。
在扁線繞組中,導(dǎo)體在槽內(nèi)的位置高度可控,過盈配合使得熱接觸面積更大,理論上具備優(yōu)異的散熱與電流承載能力。然而,實際情況卻復(fù)雜得多。由于扁線間接觸緊密,電機槽滿率大幅提高,使得繞組內(nèi)部的空氣流通空間被大幅壓縮,熱量難以通過空氣對流散發(fā)。絕緣膜包裹在扁線外側(cè),熱量需先穿透絕緣膜才能傳遞到外部冷卻結(jié)構(gòu),而絕緣膜本身的低熱導(dǎo)率(0.1-0.5 W/m?K)成為熱量傳遞的主要瓶頸。
更為嚴重的是,繞組端部成為散熱的最大瓶頸。研究表明,繞組端部的絕緣層相對較厚且導(dǎo)熱性差,容易形成熱點。由于繞組端部和鐵心并沒有直接接觸,繞組端部產(chǎn)生的熱量只能與電機內(nèi)的空氣進行輻射散熱,或者通過有限的路徑傳導(dǎo)至冷卻系統(tǒng)。在傳統(tǒng)水冷系統(tǒng)下,端部繞組散熱條件較定子鐵芯更差,隨著接觸面的增加,接觸熱阻也大大增加,導(dǎo)致端部繞組散熱效果不佳。
2.2 絕緣膜厚度與機械性能的平衡難題
扁線 Hairpin 工藝對絕緣膜的機械性能提出了極高要求。在繞制、嵌線等工序中,絕緣膜需要承受復(fù)雜的機械應(yīng)力,包括拉伸、彎曲、扭轉(zhuǎn)等。這要求絕緣膜兼具高拉伸強度、柔韌性和耐磨性,斷裂伸長率需≥30%,馬丁代爾耐磨測試需≥5000 次。
然而,提升機械性能往往需要增加絕緣膜厚度,這與散熱需求形成了尖銳矛盾。以 PEEK 絕緣線為例,由于采用擠出工藝,雙邊厚度達到 0.36mm 以上,雖然耐磨性好,但過厚的絕緣層會減小槽截面銅含量,影響電機的功率密度。更為關(guān)鍵的是,絕緣厚度增加會直接降低槽滿率,不利于電機功率密度的提升,而且較厚的絕緣會影響繞組散熱。
為解決這一難題,業(yè)界開發(fā)了多種超薄絕緣技術(shù)。例如,采用精密擠出工藝可將絕緣層厚度控制在 0.08mm 甚至更薄,相比傳統(tǒng)繞包工藝的 0.20mm 大幅降低。同時,通過材料改性和結(jié)構(gòu)設(shè)計,在減薄厚度的同時保持甚至提升絕緣性能。例如,采用多層復(fù)合結(jié)構(gòu),內(nèi)層使用高絕緣性能的材料,外層使用高導(dǎo)熱性能的材料,實現(xiàn)功能梯度設(shè)計。
2.3 絕緣膜與繞組結(jié)構(gòu)的熱接觸問題
在扁線繞組中,絕緣膜與導(dǎo)體、絕緣膜與槽壁之間的熱接觸質(zhì)量直接影響散熱效率。研究表明,絕緣膜與銅線之間的熱膨脹系數(shù)差異是導(dǎo)致接觸問題的主要原因。聚酰亞胺的熱膨脹系數(shù)在室溫至 250°C 區(qū)間內(nèi)通常為 40-60 ppm/K,顯著高于銅的 17 ppm/K。這種差異在溫度循環(huán)過程中會產(chǎn)生熱失配應(yīng)力,導(dǎo)致絕緣膜與導(dǎo)體之間產(chǎn)生間隙或裂紋。
熱循環(huán)測試是評估涂層因熱脹冷縮導(dǎo)致附著力下降的核心方法,通常參照 ASTM D6944 或 ISO 11503 標(biāo)準(zhǔn)。熱循環(huán)后若附著力等級下降超過 1 級或附著力下降超過 20%,則視為不合格。在 800V 系統(tǒng)中,絕緣系統(tǒng)需通過 2000 次溫度循環(huán)(-40℃~180℃)測試,這對絕緣膜與導(dǎo)體的界面結(jié)合強度提出了極高要求。
為改善熱接觸性能,業(yè)界采用了多種技術(shù)手段。一種方法是優(yōu)化絕緣膜的表面處理工藝,通過等離子體處理、化學(xué)蝕刻等方法增加表面粗糙度,提高與導(dǎo)體的機械嚙合。另一種方法是開發(fā)自粘性絕緣材料,在不使用膠粘劑的情況下實現(xiàn)與導(dǎo)體的良好結(jié)合。例如,Namli 絕緣材料通過先進的等離子處理技術(shù),消除了膠粘劑的使用,避免了 ATF 暴露導(dǎo)致的性能降解,在高溫環(huán)境下仍能保持優(yōu)異的絕緣和拉伸強度。
2.4 浸漆工藝對散熱路徑的影響
浸漆是電機絕緣系統(tǒng)的關(guān)鍵工藝,對散熱性能有重要影響。通過浸漆將繞組內(nèi)部的空隙填實,熱量可以沿著更連續(xù)的路徑傳導(dǎo)至外殼,實現(xiàn)更高效的散熱。然而,浸漆工藝也帶來了新的散熱挑戰(zhàn)。
首先,絕緣漆的導(dǎo)熱性能直接影響散熱效果。研究表明,絕緣浸漬漆的導(dǎo)熱能力遠大于空氣,電機定子繞組中損耗產(chǎn)生的所有熱量,主要通過繞組絕緣層即浸漬漆傳至鐵心。因此,選擇高導(dǎo)熱性能的浸漬漆至關(guān)重要。目前,一些高性能浸漬漆的導(dǎo)熱系數(shù)可達 3.5 W/mK,但需要在保持高導(dǎo)熱性的同時確保足夠的介電強度。
其次,浸漆工藝的質(zhì)量控制對散熱路徑有重要影響。在扁線 Hairpin 工藝中,由于繞組排列緊密,浸漆時容易產(chǎn)生氣泡和局部填充不充分的問題。這些缺陷會形成熱阻,嚴重影響散熱效率。為解決這一問題,業(yè)界采用了真空壓力浸漆(VPI)等先進工藝,通過真空環(huán)境消除氣泡,再施加壓力確保絕緣漆充分滲透。
此外,絕緣紙與浸漆的兼容性也是一個重要問題?,F(xiàn)有絕緣紙多采用纖維材料制成,在后續(xù)扁線繞組兩端滴注漆液(一般為樹脂)密封的過程中,由于纖維材料存在毛細現(xiàn)象,絕緣漆液容易通過絕緣紙以及縫隙進入到冷卻通道內(nèi),進而使得冷卻通道被漆液堵塞而難以流通冷卻媒介。這一問題在采用內(nèi)冷結(jié)構(gòu)的扁線電機中尤為突出。
三、冷卻系統(tǒng)與絕緣膜的適配性挑戰(zhàn)
3.1 油冷系統(tǒng)中絕緣膜與 ATF 油的相容性
油冷系統(tǒng)是 800V 快充電動汽車電機的主流冷卻方案,具有冷卻效率高、絕緣性能好等優(yōu)勢。ATF(自動變速箱油)不僅能夠有效抑制電機溫度上升,還能作為潤滑劑減少熱量產(chǎn)生,同時提供高電氣絕緣性能。然而,ATF 油與絕緣膜的相容性直接影響著系統(tǒng)的長期可靠性和散熱效率。
根據(jù)《CEEIA 415-2019 新能源汽車驅(qū)動電機絕緣結(jié)構(gòu)技術(shù)要求》標(biāo)準(zhǔn),油冷電機絕緣材料和變速箱油的兼容性評估采用嚴格的測試方法:將目標(biāo)絕緣材料和目標(biāo)變速箱油裝入密封罐中,在變速箱油中預(yù)先混合 0.5% 水分,然后將密封罐置于高低溫沖擊箱中進行 8 個周期的循環(huán)老化,每個周期包括 155℃ 40 小時和 - 45℃ 8 小時。這種測試條件模擬了電機在實際運行中的極端工況。
研究表明,漆包圓線、漆包扁線、浸漬樹脂與 ATF 具有良好的相容性,但不同類型的絕緣材料表現(xiàn)存在差異。例如,含苯乙烯成分的絕緣漆耐水性更強,而某些橡膠密封材料(如丙烯酸酯橡膠)在試驗過程中性能劣化明顯,不符合密封材料性能要求。
絕緣膜與 ATF 油的相容性問題主要體現(xiàn)在以下幾個方面:一是化學(xué)相容性,ATF 油中的添加劑可能與絕緣膜材料發(fā)生化學(xué)反應(yīng),導(dǎo)致材料性能劣化;二是物理相容性,長期浸泡可能導(dǎo)致絕緣膜溶脹、開裂,破壞其結(jié)構(gòu)完整性;三是熱相容性,在高溫條件下,油的粘度降低,可能影響其絕緣性能,與絕緣膜的 PDIV 隨溫度降低的特性形成矛盾。
為提高相容性,業(yè)界開發(fā)了多種耐 ATF 油絕緣材料。例如,240 級耐高溫聚酰亞胺漆包線專門設(shè)計用于油冷電機,具有耐電暈、耐 ATF 油、高 PDIV 等特性。這些材料通過特殊的分子設(shè)計和添加劑配方,在保持優(yōu)異絕緣性能的同時,提高了與 ATF 油的化學(xué)和物理相容性。
3.2 水冷系統(tǒng)的絕緣挑戰(zhàn)
雖然油冷系統(tǒng)具有諸多優(yōu)勢,但水冷系統(tǒng)在某些應(yīng)用場景下仍有其獨特價值,特別是在需要快速響應(yīng)和精確溫控的場合。然而,水冷系統(tǒng)對絕緣膜提出了與油冷系統(tǒng)完全不同的挑戰(zhàn)。
首先是防水性能要求。水冷系統(tǒng)中的水路會產(chǎn)生影響磁場特性的問題,這是與油冷系統(tǒng)的重要區(qū)別。因此,絕緣膜必須具備優(yōu)異的防水性能,以防止冷卻液滲透導(dǎo)致短路。一些先進的液冷電機甚至具備行業(yè)最高等級的防水性能,即使身處水下三十米深,電機也能正常工作。
其次是電化學(xué)腐蝕風(fēng)險。水冷系統(tǒng)中使用的冷卻液通常含有各種添加劑,如防腐蝕劑、防凍劑等,這些化學(xué)物質(zhì)可能對絕緣膜產(chǎn)生腐蝕作用。特別是在高溫條件下,電化學(xué)腐蝕的速度會大大加快。因此,絕緣膜材料必須具備優(yōu)異的耐化學(xué)腐蝕性。
此外,水冷系統(tǒng)還面臨著結(jié)露問題。當(dāng)電機在高負荷運行后突然停機時,溫度快速下降可能導(dǎo)致冷卻系統(tǒng)表面結(jié)露,這對絕緣膜的耐濕性提出了更高要求。根據(jù)標(biāo)準(zhǔn)要求,絕緣膜經(jīng) 85℃/85% RH 濕熱老化 1000 小時后,體積電阻率需≥1013Ω?cm。
3.3 直接冷卻技術(shù)的集成難題
為了突破傳統(tǒng)冷卻方式的局限,業(yè)界開發(fā)了多種直接冷卻技術(shù),如繞組內(nèi)冷、端部直接冷卻等。這些技術(shù)能夠顯著提升散熱效率,但也給絕緣膜的設(shè)計和制造帶來了新的挑戰(zhàn)。
繞組內(nèi)冷技術(shù)是在扁銅線內(nèi)部開設(shè)冷卻通道,使冷卻液直接接觸作為熱源的扁銅線。這種技術(shù)能夠使冷卻媒介直接接觸熱源,散熱效果更好。然而,這種設(shè)計對絕緣膜提出了嚴峻挑戰(zhàn)。不論是絕緣漆還是發(fā)泡絕緣層,當(dāng)其應(yīng)用于開設(shè)冷卻槽的扁線時,都有堵塞冷卻槽的風(fēng)險;并且,若發(fā)泡層接觸冷卻液,發(fā)泡材料有脫落進入冷卻液循環(huán)的風(fēng)險。
端部直接冷卻技術(shù)利用發(fā)卡端部的大表面積,采用油液或氟類介質(zhì)直接冷卻端部。這種技術(shù)能夠有效解決繞組端部的散熱難題,但也帶來了絕緣防護的挑戰(zhàn)。端部繞組直接暴露在冷卻介質(zhì)中,需要特殊的絕緣結(jié)構(gòu)設(shè)計來確保電氣安全。同時,冷卻介質(zhì)的流動可能對絕緣膜產(chǎn)生機械沖擊,要求絕緣膜具備良好的抗沖擊性能。
3.4 冷卻系統(tǒng)與絕緣膜的協(xié)同設(shè)計
面對上述挑戰(zhàn),冷卻系統(tǒng)與絕緣膜的協(xié)同設(shè)計成為解決散熱問題的關(guān)鍵。這種協(xié)同設(shè)計需要從系統(tǒng)層面統(tǒng)籌考慮,實現(xiàn)冷卻效率與絕緣性能的最佳平衡。
首先是熱管理策略的優(yōu)化。800V 系統(tǒng)要求通過骨架內(nèi)部微流道設(shè)計(水冷 / 油冷)將熱阻降低至 2℃/W 以下。這需要精確計算絕緣膜的熱阻貢獻,通過優(yōu)化絕緣膜的厚度分布、材料選擇和結(jié)構(gòu)設(shè)計,在滿足絕緣要求的前提下最大限度地降低熱阻。
其次是多物理場耦合分析。在 800V 系統(tǒng)中,電場、溫度場、流場相互耦合,需要采用多物理場仿真技術(shù)進行綜合分析。例如,溫度梯度會影響電場分布,進而影響絕緣性能;冷卻介質(zhì)的流動會影響溫度分布,進而影響熱應(yīng)力。只有通過精確的多物理場分析,才能實現(xiàn)系統(tǒng)的優(yōu)化設(shè)計。
此外,智能化熱管理也成為發(fā)展趨勢。通過在絕緣膜中集成溫度傳感器,實時監(jiān)測關(guān)鍵部位的溫度,結(jié)合人工智能算法預(yù)測熱失效風(fēng)險,實現(xiàn)預(yù)防性維護。同時,根據(jù)不同工況自動調(diào)節(jié)冷卻系統(tǒng)的工作參數(shù),實現(xiàn)能耗與性能的最優(yōu)平衡。

四、絕緣厚度與槽滿率的權(quán)衡制約
4.1 800V 系統(tǒng)對絕緣厚度的嚴苛要求
800V 快充電動汽車系統(tǒng)對電機絕緣膜的厚度要求極為嚴苛,這種要求源于對電氣安全和系統(tǒng)可靠性的雙重考慮。根據(jù)行業(yè)標(biāo)準(zhǔn),800V 系統(tǒng)中絕緣膜的擊穿強度通常要求≥30kV/mm,在 150℃高溫下仍需保持≥20kV/mm。這意味著對于 0.1mm 厚的絕緣膜,其擊穿電壓需達到 3kV 以上,在高溫條件下也不能低于 2kV。
絕緣厚度與耐壓性能之間存在著復(fù)雜的關(guān)系。研究表明,隨著絕緣厚度從 40μm 增加到 180μm,擊穿電壓呈上升趨勢,這表明絕緣性能在一定程度上隨厚度增加而提升。具體而言,1 級漆膜(厚度 5-8μm)的平均擊穿電壓為 4.2kV-5.8kV;2 級漆膜(厚度 9-12μm)的平均擊穿電壓為 7.5kV-9.6kV;3 級漆膜(厚度 13-16μm)的平均擊穿電壓為 10.3kV-12.8kV。漆膜厚度每增加 1μm,擊穿電壓平均提升約 0.6kV-0.8kV。
然而,** 局部放電起始電壓(PDIV)** 對厚度的敏感性與擊穿電壓有所不同。膜厚在 0.1mm(雙側(cè))的耐電暈漆包圓線,PDIV 值約為 820V,而膜厚在 0.13mm 的耐電暈扁線,PDIV 值約為 900V。這種差異反映了不同結(jié)構(gòu)和工藝對 PDIV 的影響,也說明了單純增加厚度并非提升 PDIV 的最佳途徑。
在 800V 系統(tǒng)中,絕緣膜還需要承受脈沖電壓的考驗。電機繞組承受的脈沖電壓峰值超過 1500V,傳統(tǒng)絕緣材料極易發(fā)生局部放電導(dǎo)致過早失效。因此,絕緣膜不僅需要具備高的工頻擊穿強度,還需要優(yōu)異的脈沖耐受能力。這對絕緣材料的分子結(jié)構(gòu)設(shè)計、添加劑配方、制造工藝等提出了全方位的挑戰(zhàn)。
4.2 槽滿率與絕緣厚度的矛盾關(guān)系
槽滿率是衡量電機設(shè)計水平的重要指標(biāo),直接影響著電機的功率密度和效率。槽滿率通常指線圈放入槽內(nèi)后占用槽有效面積的比值,一般在 0.4-0.6 之間。提高槽滿率意味著可以在相同的空間內(nèi)放置更多的導(dǎo)體,從而提高電機的功率輸出。
然而,絕緣厚度的增加會直接降低槽滿率。以 PEEK 絕緣線為例,由于采用擠出工藝,雙邊厚度達到 0.36mm 以上,雖然耐磨性好,但過厚的絕緣層會減小槽截面銅含量,影響電機的功率密度。研究表明,增加絕緣厚度意味著降低槽滿率,不利于電機功率密度的提升,而且較厚的絕緣會影響繞組散熱。
為了在絕緣厚度和槽滿率之間找到平衡,業(yè)界開發(fā)了多種超薄絕緣技術(shù)。例如,通過精密擠出工藝可將絕緣層厚度控制在 0.08mm 甚至更薄,相比傳統(tǒng)繞包工藝的 0.20mm 大幅降低,同等導(dǎo)體截面積下,電磁線整體外徑減小 30%-40%。這種超薄化技術(shù)不僅提高了槽滿率,還改善了散熱性能。
多層復(fù)合結(jié)構(gòu)是另一種有效的解決方案。通過將不同功能的絕緣材料組合在一起,實現(xiàn) "薄而強" 的絕緣系統(tǒng)。例如,內(nèi)層使用高絕緣性能的材料確保電氣安全,外層使用高導(dǎo)熱性能的材料提升散熱效率,中間層使用高機械性能的材料承受機械應(yīng)力。這種分層設(shè)計能夠在減薄總厚度的同時,滿足各項性能要求。
4.3 超薄絕緣膜的技術(shù)挑戰(zhàn)
超薄絕緣膜技術(shù)雖然能夠有效解決槽滿率問題,但也面臨著諸多技術(shù)挑戰(zhàn)。首先是機械強度問題。絕緣膜厚度的減薄必然導(dǎo)致機械強度的下降,在扁線 Hairpin 工藝的繞制、嵌線等工序中容易發(fā)生破損。這要求材料具備更高的強度和韌性,同時還要保持良好的柔韌性以適應(yīng)復(fù)雜的繞組形狀。
其次是厚度均勻性控制。薄膜厚度的均勻性對絕緣性能至關(guān)重要。若薄膜厚度不均勻,在高電壓作用下,較薄的區(qū)域承受的電場強度會相對更高,成為擊穿的薄弱環(huán)節(jié)。通過顯微鏡觀察不同厚度均勻性的薄膜樣品可以發(fā)現(xiàn),厚度不均的薄膜在高電壓下,較薄處率先出現(xiàn)電樹枝狀的放電通道,最終導(dǎo)致?lián)舸?/p>
此外,生產(chǎn)工藝的挑戰(zhàn)也不容忽視。超薄絕緣膜的制造對設(shè)備精度、工藝穩(wěn)定性、環(huán)境控制等都提出了極高要求。例如,在擠出工藝中,溫度、壓力、牽引速度等參數(shù)的微小變化都可能導(dǎo)致厚度偏差。因此,需要采用高精度的在線檢測和反饋控制系統(tǒng),確保產(chǎn)品質(zhì)量的一致性。
4.4 空間限制對絕緣設(shè)計的約束
800V 系統(tǒng)對高壓部件體積提出了嚴格的限制要求,要求體積縮小 40%,如 DC-DC 轉(zhuǎn)換器功率密度需達到≥2kW/L。然而,安規(guī)標(biāo)準(zhǔn)又強制要求針距≥3mm、排距≥5mm,這形成了尖銳的矛盾。這種空間限制要求絕緣膜材必須實現(xiàn)超薄化,同時保持甚至提升絕緣性能。
在實際設(shè)計中,工程師們需要在有限的空間內(nèi)實現(xiàn)多重功能。例如,在電池模組中,絕緣膜不僅要提供電氣隔離,還要承受高壓電擊穿,防止熱失控擴散;同時還要具備足夠的機械強度,替代傳統(tǒng)金屬支架,減輕重量。這種多功能集成對絕緣膜的設(shè)計提出了前所未有的挑戰(zhàn)。
為應(yīng)對空間限制,業(yè)界提出了立體化絕緣設(shè)計理念。通過三維結(jié)構(gòu)設(shè)計,在有限的平面空間內(nèi)增加絕緣路徑的長度,提高爬電距離。例如,采用波紋狀、鋸齒狀等特殊結(jié)構(gòu),在不增加平面尺寸的情況下增加表面積,從而提高絕緣性能。同時,利用新型材料的特性,如自修復(fù)功能、形狀記憶功能等,實現(xiàn)智能絕緣防護。
五、熱循環(huán)條件下的性能衰減機制
5.1 溫度循環(huán)對絕緣膜的影響
800V 快充電動汽車的運行工況決定了電機絕緣膜必須承受頻繁的溫度循環(huán)。在實際使用中,電機可能在短時間內(nèi)經(jīng)歷從 - 40℃到 180℃甚至更高溫度的劇烈變化,這種溫度沖擊對絕緣膜的性能穩(wěn)定性提出了嚴峻考驗。
研究表明,聚酰亞胺薄膜在經(jīng)歷 1000 次 - 60℃至 100℃的熱循環(huán)后,雖然機械性能保持良好,但介電性能出現(xiàn)了顯著的不穩(wěn)定性,表現(xiàn)出對交替溫度的高度敏感性。這種介電性能的衰減可能導(dǎo)致局部放電起始電壓降低,增加絕緣失效的風(fēng)險。更為嚴重的是,在某些極端情況下,絕緣膜可能在溫度循環(huán)過程中發(fā)生分層、開裂等結(jié)構(gòu)性破壞。
熱膨脹系數(shù)不匹配是導(dǎo)致溫度循環(huán)失效的主要原因。絕緣膜與銅線、鐵芯等部件的熱膨脹系數(shù)存在顯著差異。例如,聚酰亞胺的熱膨脹系數(shù)為 40-60 ppm/K,而銅僅為 17 ppm/K。這種差異在溫度循環(huán)過程中會產(chǎn)生熱應(yīng)力,當(dāng)應(yīng)力超過材料的承受極限時,就會導(dǎo)致絕緣膜開裂或與導(dǎo)體分離。
為提高熱循環(huán)穩(wěn)定性,業(yè)界采用了多種技術(shù)手段。首先是材料改性,通過調(diào)整分子結(jié)構(gòu)降低熱膨脹系數(shù),或提高材料的彈性模量和斷裂伸長率。其次是界面設(shè)計,通過在絕緣膜與導(dǎo)體之間增加緩沖層,緩解熱應(yīng)力集中。此外,還可以通過優(yōu)化絕緣膜的厚度分布,在易產(chǎn)生應(yīng)力集中的部位增加厚度,提高局部強度。
5.2 絕緣膜與導(dǎo)體界面的熱失配問題
絕緣膜與導(dǎo)體之間的界面質(zhì)量直接影響著電機的長期可靠性。在溫度循環(huán)過程中,由于熱膨脹系數(shù)的差異,絕緣膜與導(dǎo)體之間會產(chǎn)生相對位移,導(dǎo)致界面分離、開裂等問題。研究表明,熱循環(huán)后若附著力等級下降超過 1 級或附著力下降超過 20%,則視為不合格。
界面失效的機制主要包括以下幾個方面:一是機械剝離,由于熱應(yīng)力的反復(fù)作用,絕緣膜與導(dǎo)體之間的化學(xué)鍵被破壞,導(dǎo)致界面分離;二是熱疲勞,在溫度循環(huán)過程中,界面處產(chǎn)生周期性的應(yīng)力應(yīng)變,最終導(dǎo)致材料疲勞失效;三是化學(xué)降解,高溫下界面處的化學(xué)反應(yīng)加速,導(dǎo)致結(jié)合力下降。
為改善界面性能,業(yè)界開發(fā)了多種界面改性技術(shù)。例如,通過等離子體處理、化學(xué)蝕刻等方法增加絕緣膜表面的粗糙度,提高機械嚙合強度。同時,開發(fā)了專門的界面處理劑,通過化學(xué)反應(yīng)在絕緣膜與導(dǎo)體之間形成化學(xué)鍵合,提高結(jié)合強度。此外,還可以通過優(yōu)化絕緣膜的分子結(jié)構(gòu),提高其與導(dǎo)體的相容性。
5.3 極端溫度下的材料穩(wěn)定性
在 800V 快充電動汽車的使用場景中,絕緣膜可能面臨極端溫度的考驗。除了正常運行時的 150-180℃工作溫度外,還可能遇到電池?zé)崾Э氐葮O端情況,此時電機局部溫度可能高達 800-1200℃。即使是聚酰亞胺等高性能材料,雖然短期可承受 400-500℃高溫,但在此極端高溫下,仍可能發(fā)生熱分解,徹底喪失絕緣和導(dǎo)熱能力。
材料在極端溫度下的失效機制包括:一是熱分解,高分子材料在高溫下發(fā)生化學(xué)鍵斷裂,產(chǎn)生小分子氣體,導(dǎo)致材料結(jié)構(gòu)破壞;二是氧化降解,在有氧環(huán)境下,高溫加速了材料的氧化反應(yīng),導(dǎo)致性能急劇下降;三是熔融流動,當(dāng)溫度超過材料的熔點或玻璃化轉(zhuǎn)變溫度時,材料發(fā)生軟化甚至流動,失去形狀穩(wěn)定性。
為提高極端溫度下的穩(wěn)定性,研究人員正在開發(fā)多種耐高溫絕緣材料。例如,采用無機絕緣材料如陶瓷、云母等,這些材料具有優(yōu)異的耐高溫性能,但加工困難、柔韌性差。另一種思路是開發(fā)新型高分子材料,如聚醚醚酮(PEEK)的改性品種、聚苯并咪唑(PBI)等,這些材料在保持高分子材料優(yōu)點的同時,具有更高的熱穩(wěn)定性。
5.4 長期熱老化對絕緣性能的影響
長期熱老化是影響絕緣膜使用壽命的關(guān)鍵因素。在 800V 系統(tǒng)中,絕緣材料需要在 150℃的高溫下長期工作,同時還要承受電氣應(yīng)力、機械應(yīng)力等多重作用。研究表明,絕緣材料在 155℃老化 1000 小時后,擊穿強度保留率需≥70%,這對材料的熱穩(wěn)定性提出了極高要求。
熱老化的機理主要包括:一是分子鏈斷裂,高溫下分子鏈的熱運動加劇,導(dǎo)致化學(xué)鍵斷裂,分子量下降,材料性能劣化;二是交聯(lián)反應(yīng),分子鏈之間形成新的化學(xué)鍵,導(dǎo)致材料變脆,柔韌性下降;三是添加劑析出,絕緣材料中的增塑劑、穩(wěn)定劑等添加劑在高溫下可能析出或分解,導(dǎo)致性能下降。
為提高熱老化性能,業(yè)界采用了多種技術(shù)手段。首先是材料設(shè)計優(yōu)化,通過分子結(jié)構(gòu)設(shè)計提高材料的熱穩(wěn)定性,如增加分子鏈的剛性、提高交聯(lián)密度等。其次是添加抗老化劑,如抗氧化劑、抗紫外線劑、熱穩(wěn)定劑等,延緩材料的老化過程。此外,還可以通過表面處理技術(shù),在絕緣膜表面形成保護層,提高其抗老化能力。
六、技術(shù)解決方案與發(fā)展趨勢
6.1 高導(dǎo)熱絕緣材料的研發(fā)進展
面對 800V 快充電動汽車電機絕緣膜的散熱挑戰(zhàn),高導(dǎo)熱絕緣材料的研發(fā)成為業(yè)界關(guān)注的焦點。傳統(tǒng)絕緣材料的導(dǎo)熱系數(shù)僅為 0.1-0.5 W/m?K,遠不能滿足 800V 系統(tǒng)的散熱需求。因此,開發(fā)兼具高導(dǎo)熱性和優(yōu)異絕緣性能的新型材料成為技術(shù)突破的關(guān)鍵。
氮化硼(BN)基復(fù)合材料是目前最有前景的技術(shù)路線之一。氮化硼被稱為 "白色石墨烯",導(dǎo)熱系數(shù)可達 300-400 W/(m?K),同時具有優(yōu)異的絕緣性能。將氮化硼復(fù)合到聚酰亞胺基體后,散熱膜的導(dǎo)熱系數(shù)可提升至 5-30 W/(m?K)(根據(jù)氮化硼含量調(diào)整),能快速將線圈和定子鐵芯的熱量傳導(dǎo)至散熱結(jié)構(gòu),降低電機內(nèi)部溫升。
最新的研究成果顯示,通過采用 **"梯度復(fù)合工藝"**,讓填料在薄膜表層濃度更高、內(nèi)部均勻分布,形成 "表層導(dǎo)熱 + 內(nèi)部保溫" 的梯度結(jié)構(gòu),既快速導(dǎo)熱帶走熱量,又避免熱量回流。以多孔氧化鋁為模板,讓高導(dǎo)熱填料沿模板孔隙排列,形成 "貫穿式導(dǎo)熱網(wǎng)絡(luò)",導(dǎo)熱系數(shù)可突破 40 W/(m?K)。
除了添加導(dǎo)熱填料,分子結(jié)構(gòu)設(shè)計也是提升導(dǎo)熱性能的重要途徑。通過增加分子鏈的規(guī)整性和結(jié)晶度,可以提高聲子傳導(dǎo)效率。例如,通過定向拉伸等工藝,可以使分子鏈沿特定方向排列,形成導(dǎo)熱通道。同時,通過引入剛性基團,如芳香環(huán)、雜環(huán)等,可以提高分子鏈的剛性,減少聲子散射。
6.2 絕緣膜結(jié)構(gòu)設(shè)計的創(chuàng)新
在材料性能提升有限的情況下,結(jié)構(gòu)設(shè)計創(chuàng)新成為突破散熱瓶頸的重要手段。通過優(yōu)化絕緣膜的幾何結(jié)構(gòu),可以在不增加材料用量的前提下,顯著提升散熱效率。
多層復(fù)合結(jié)構(gòu)是目前應(yīng)用最廣泛的創(chuàng)新設(shè)計。通過將不同功能的材料組合在一起,實現(xiàn)性能的互補和優(yōu)化。例如,采用 "三明治" 結(jié)構(gòu),內(nèi)層使用高絕緣性能的材料(如聚酰亞胺),中間層使用高導(dǎo)熱性能的材料(如氮化硼復(fù)合材料),外層使用高機械性能的材料(如芳綸纖維)。這種設(shè)計能夠在減薄總厚度的同時,滿足各項性能要求。
梯度功能材料是另一種有前景的設(shè)計理念。通過在材料內(nèi)部形成性能梯度,使絕緣膜在不同位置具有不同的功能特性。例如,在靠近導(dǎo)體的一側(cè)具有高導(dǎo)熱性,便于熱量導(dǎo)出;在外側(cè)具有高絕緣性,確保電氣安全;在中間區(qū)域具有高機械性能,承受各種應(yīng)力。這種設(shè)計可以通過多種方法實現(xiàn),如共擠出、溶液澆鑄、3D 打印等。
仿生結(jié)構(gòu)設(shè)計從自然界中汲取靈感,開發(fā)具有特殊散熱功能的絕緣膜結(jié)構(gòu)。例如,模仿樹葉的葉脈結(jié)構(gòu),在絕緣膜中設(shè)計樹枝狀的導(dǎo)熱通道,能夠快速將熱量從熱點分散到整個表面。模仿蜂窩結(jié)構(gòu),在絕緣膜中形成六邊形的空腔,既減輕了重量,又提供了額外的散熱路徑。
6.3 制造工藝的改進與優(yōu)化
制造工藝的改進對提升絕緣膜的散熱性能至關(guān)重要。通過工藝創(chuàng)新,可以實現(xiàn)材料性能的最大化發(fā)揮,同時降低成本,提高生產(chǎn)效率。
精密擠出工藝是實現(xiàn)超薄絕緣膜的關(guān)鍵技術(shù)。通過采用高精度的擠出設(shè)備和先進的工藝控制技術(shù),可以將絕緣層厚度控制在 0.08mm 甚至更薄,相比傳統(tǒng)繞包工藝的 0.20mm 大幅降低。同時,通過優(yōu)化擠出溫度、壓力、牽引速度等參數(shù),可以提高產(chǎn)品的一致性和性能穩(wěn)定性。
真空壓力浸漆(VPI)工藝在提升絕緣系統(tǒng)散熱性能方面發(fā)揮著重要作用。通過真空環(huán)境消除氣泡,再施加壓力確保絕緣漆充分滲透,可以顯著提高繞組的導(dǎo)熱性能。研究表明,VPI 處理后的繞組,其導(dǎo)熱系數(shù)可以提高 30-50%,同時絕緣性能也得到提升。
3D 打印技術(shù)為絕緣膜的制造帶來了新的可能性。通過 3D 打印,可以實現(xiàn)復(fù)雜結(jié)構(gòu)的精確制造,如內(nèi)部具有導(dǎo)熱通道的絕緣膜、具有仿生結(jié)構(gòu)的散熱翅片等。這種技術(shù)還可以實現(xiàn)個性化定制,根據(jù)不同的應(yīng)用需求設(shè)計不同的結(jié)構(gòu)。
表面處理技術(shù)對提升絕緣膜的散熱性能也很重要。通過等離子體處理、激光處理等方法,可以在絕緣膜表面形成微結(jié)構(gòu),增加表面積,提高散熱效率。同時,表面處理還可以改善絕緣膜與導(dǎo)體、絕緣膜與冷卻介質(zhì)之間的界面性能。
6.4 系統(tǒng)級散熱方案的集成優(yōu)化
面對 800V 快充電動汽車電機的復(fù)雜散熱需求,單一的技術(shù)手段往往難以奏效,需要從系統(tǒng)層面進行集成優(yōu)化,實現(xiàn)散熱性能的整體提升。
多物理場協(xié)同設(shè)計是系統(tǒng)優(yōu)化的核心方法。通過建立電場、溫度場、流場的耦合模型,綜合考慮各種物理場之間的相互作用,實現(xiàn)系統(tǒng)性能的全局優(yōu)化。例如,在設(shè)計絕緣膜厚度時,不僅要考慮電氣絕緣要求,還要考慮熱傳導(dǎo)需求;在設(shè)計冷卻系統(tǒng)時,要考慮冷卻介質(zhì)對絕緣膜性能的影響。
智能化熱管理系統(tǒng)代表了未來的發(fā)展方向。通過在絕緣膜中集成溫度傳感器、應(yīng)變傳感器等,實時監(jiān)測電機的運行狀態(tài)。結(jié)合人工智能算法,預(yù)測熱失效風(fēng)險,自動調(diào)節(jié)冷卻系統(tǒng)的工作參數(shù),實現(xiàn)預(yù)防性維護。這種智能化系統(tǒng)可以顯著提高電機的可靠性和使用壽命。
新型冷卻技術(shù)的集成應(yīng)用為解決散熱難題提供了新思路。例如,相變冷卻技術(shù)利用相變材料的潛熱進行熱量吸收,可以在不顯著升溫的情況下吸收大量熱量。熱管冷卻技術(shù)利用熱管的高導(dǎo)熱特性,可以快速將熱量從熱點傳遞到冷端。這些新型冷卻技術(shù)與傳統(tǒng)冷卻方式的結(jié)合,可以實現(xiàn)更好的散熱效果。
6.5 標(biāo)準(zhǔn)化與產(chǎn)業(yè)化發(fā)展
隨著 800V 快充電動汽車技術(shù)的快速發(fā)展,標(biāo)準(zhǔn)化工作變得越來越重要。統(tǒng)一的技術(shù)標(biāo)準(zhǔn)不僅有助于保證產(chǎn)品質(zhì)量,還能促進技術(shù)創(chuàng)新和產(chǎn)業(yè)發(fā)展。
目前,針對 800V 及以上驅(qū)動電機用絕緣紙的技術(shù)要求正在制定中。該標(biāo)準(zhǔn)規(guī)定了基本要求、試驗方法、檢驗規(guī)則等內(nèi)容,適用于 800V 及以上驅(qū)動電機用絕緣紙的生產(chǎn)制造。同時,針對油冷電機的絕緣材料,還制定了專門的耐油性要求,確保絕緣材料在油冷環(huán)境下的長期穩(wěn)定性。
在測試方法標(biāo)準(zhǔn)化方面,業(yè)界正在建立統(tǒng)一的測試標(biāo)準(zhǔn)體系。例如,針對絕緣材料與 ATF 油的相容性測試,采用統(tǒng)一的測試條件:ATF 油與去離子水按 99.5:0.5 的比例混合,在 155℃下老化 40 小時,然后在 - 45℃下保持 8 小時,循環(huán) 8 個周期。這種標(biāo)準(zhǔn)化的測試方法有助于不同廠家產(chǎn)品的性能對比和質(zhì)量控制。
產(chǎn)業(yè)化發(fā)展方面,800V 快充電動汽車市場的快速增長帶動了絕緣膜產(chǎn)業(yè)的發(fā)展。主要車企如比亞迪、特斯拉、小鵬等都在加速 800V 平臺的布局,對高性能絕緣膜的需求急劇增加。同時,材料供應(yīng)商也在加大研發(fā)投入,開發(fā)新一代高導(dǎo)熱絕緣材料。預(yù)計未來幾年,隨著技術(shù)的成熟和規(guī)模化生產(chǎn),800V 電機絕緣膜的性能將顯著提升,成本將大幅下降。
結(jié)論
本文系統(tǒng)分析了 800V 快充電動汽車電機絕緣膜面臨的散熱挑戰(zhàn),揭示了這一技術(shù)領(lǐng)域的關(guān)鍵問題和發(fā)展方向。研究表明,800V 系統(tǒng)的高功率密度特性給電機絕緣膜帶來了前所未有的散熱壓力,主要體現(xiàn)在以下幾個方面:
首先,絕緣材料的導(dǎo)熱與絕緣性能存在天然矛盾。主流絕緣材料如聚酰亞胺和聚醚醚酮的導(dǎo)熱系數(shù)僅為 0.1-0.5 W/m?K,成為電機內(nèi)部熱量傳遞的主要瓶頸。雖然通過添加導(dǎo)熱填料可以提升導(dǎo)熱性能,但往往以犧牲絕緣性能為代價,需要通過表面包覆、"海島結(jié)構(gòu)" 設(shè)計等技術(shù)手段實現(xiàn)平衡。
其次,扁線 Hairpin 工藝加劇了散熱挑戰(zhàn)。該工藝雖然將槽滿率提升至 70% 以上,但緊密排列的繞組結(jié)構(gòu)嚴重限制了熱量傳遞路徑。繞組端部成為最大的散熱瓶頸,絕緣膜在繞制、嵌線等工序中還需要承受復(fù)雜的機械應(yīng)力,對材料的機械性能提出了極高要求。
第三,冷卻系統(tǒng)與絕緣膜的適配性問題突出。油冷系統(tǒng)雖然具有良好的冷卻效果,但 ATF 油與絕緣膜的相容性直接影響系統(tǒng)的長期可靠性。水冷系統(tǒng)面臨防水和防腐蝕挑戰(zhàn),而直接冷卻技術(shù)如繞組內(nèi)冷、端部直接冷卻等雖然散熱效率高,但給絕緣膜的設(shè)計和制造帶來了新的難題。
第四,絕緣厚度與槽滿率之間存在尖銳矛盾。800V 系統(tǒng)要求絕緣膜擊穿強度≥30kV/mm,150℃高溫下仍需保持≥20kV/mm,這需要一定的絕緣厚度。但絕緣厚度的增加會直接降低槽滿率,影響電機的功率密度。超薄絕緣膜技術(shù)雖然能夠解決這一問題,但面臨機械強度、厚度均勻性、生產(chǎn)工藝等多重挑戰(zhàn)。
最后,熱循環(huán)條件下的性能衰減嚴重影響可靠性。絕緣膜需要在 - 40℃至 260℃的寬溫度范圍內(nèi)穩(wěn)定工作,承受 2000 次以上的溫度循環(huán)。熱膨脹系數(shù)不匹配導(dǎo)致的熱失配、極端溫度下的材料穩(wěn)定性、長期熱老化等問題都對絕緣膜的可靠性構(gòu)成威脅。
為應(yīng)對這些挑戰(zhàn),業(yè)界正在從多個維度尋求技術(shù)突破:高導(dǎo)熱絕緣材料的研發(fā)取得重要進展,氮化硼基復(fù)合材料的導(dǎo)熱系數(shù)已突破 40 W/(m?K);結(jié)構(gòu)設(shè)計創(chuàng)新如多層復(fù)合結(jié)構(gòu)、梯度功能材料、仿生結(jié)構(gòu)等為提升散熱性能提供了新思路;制造工藝改進如精密擠出、真空壓力浸漆、3D 打印等技術(shù)不斷成熟;系統(tǒng)級集成優(yōu)化通過多物理場協(xié)同設(shè)計、智能化熱管理、新型冷卻技術(shù)集成等手段實現(xiàn)整體性能提升。
展望未來,隨著 800V 快充電動汽車市場的快速發(fā)展,電機絕緣膜技術(shù)將朝著高導(dǎo)熱化、超薄化、智能化、標(biāo)準(zhǔn)化的方向發(fā)展。預(yù)計到 2030 年,新一代高導(dǎo)熱絕緣材料的導(dǎo)熱系數(shù)有望達到 50 W/(m?K) 以上,同時保持優(yōu)異的絕緣性能;制造工藝將實現(xiàn)全自動化和智能化,產(chǎn)品一致性和可靠性大幅提升;標(biāo)準(zhǔn)化體系將更加完善,為產(chǎn)業(yè)發(fā)展提供有力支撐。
然而,技術(shù)發(fā)展仍面臨諸多挑戰(zhàn),如新型材料的成本控制、工藝的規(guī)?;a(chǎn)、系統(tǒng)的長期可靠性驗證等。只有通過產(chǎn)學(xué)研用的緊密合作,持續(xù)推進技術(shù)創(chuàng)新和產(chǎn)業(yè)化進程,才能真正突破 800V 快充電動汽車電機絕緣膜的散熱瓶頸,推動新能源汽車產(chǎn)業(yè)的可持續(xù)發(fā)展。
-
散熱材料
+關(guān)注
關(guān)注
0文章
34瀏覽量
7779 -
氮化硼
+關(guān)注
關(guān)注
0文章
48瀏覽量
1872
發(fā)布評論請先 登錄
運動相機散熱材料方案 | 透波絕緣氮化硼散熱膜
Mini-Wifi充電寶散熱方案 | 透波絕緣氮化硼散熱膜
氮化硼導(dǎo)熱絕緣片 | 車載充電橋OBC應(yīng)用
聚酰亞胺(PI)/氮化硼(BN)復(fù)合薄膜提升鋰電池絕緣散熱效果 | SPA-SPK30替代藍膜
2025深圳國際石墨烯論壇暨二維材料國際研討會圓滿閉幕 | 晟鵬二維氮化硼散熱膜
半導(dǎo)體芯片高導(dǎo)熱絕緣透波材料 | 晟鵬氮化硼散熱膜
“六邊形戰(zhàn)士”絕緣TIM材料 | 氮化硼
二維氮化硼散熱膜 | 毫米波通訊透波絕緣散熱材料
氮化硼散熱材料大幅度提升氮化鎵快充效能
氮化硼散熱膜 | 解決芯片絕緣散熱問題

800V快充電機絕緣散熱材料新方案 | 二維氮化硼PI散熱膜
評論
