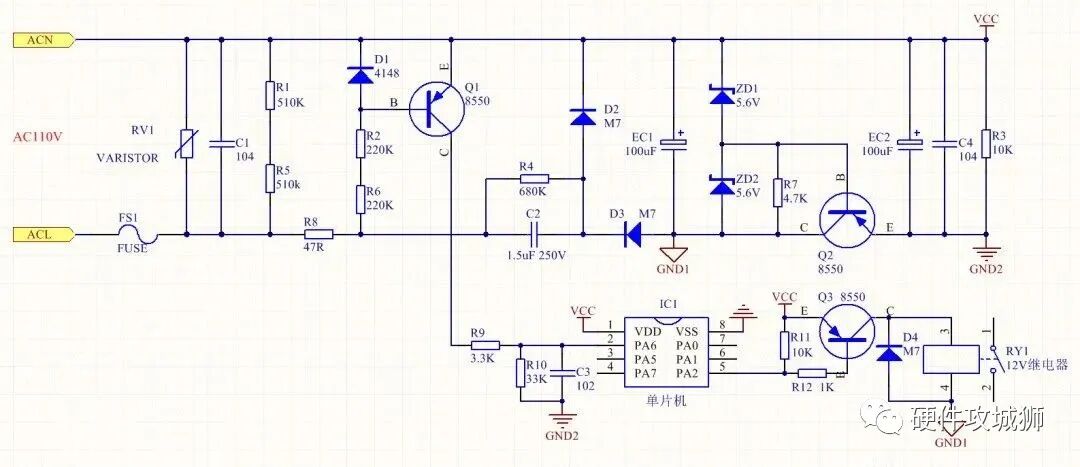

整體原理圖

先說阻容降壓部分，R8、C2、D2、D3、ZD1、ZD2構成常見阻容降壓電路，交流電經過半波整流阻容降壓后，在兩個穩壓管ZD1、ZD2兩端形成11.2V左右的直流電壓（這個電壓是提供給后面的12V繼電器使用的）。阻容降壓電路交流電的正負半周的電流流向分別如下：

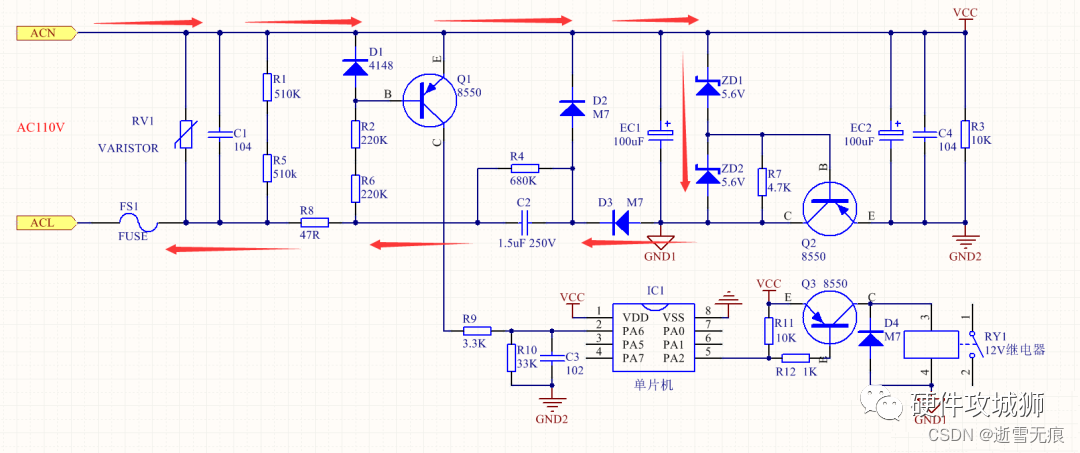

交流電正半周電流流向

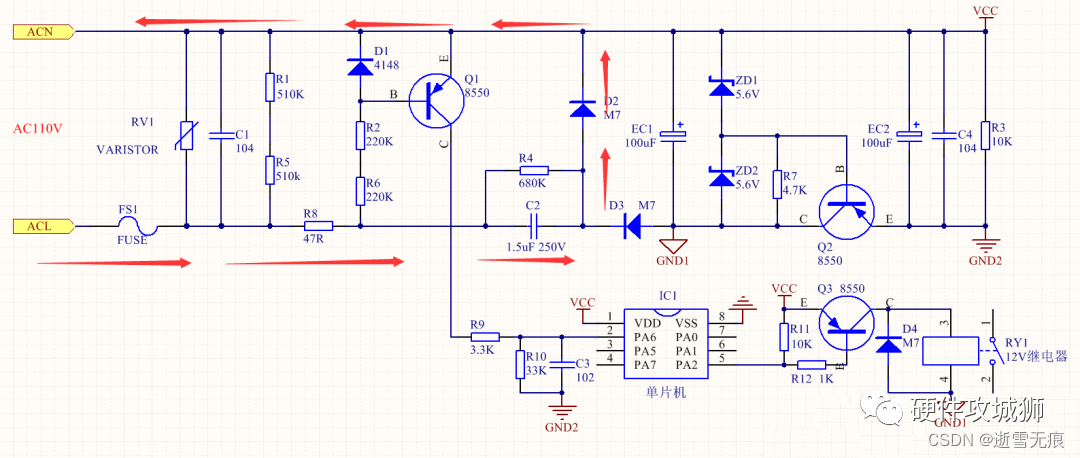

交流電負半周電流流向

負半周時，D2為C2提供交流通路，D3起到隔離單向截止的作用。阻容降壓電路還是比較簡單的，下面講系統電源的供電電路。

單片機系統供電為5V，Q2和ZD2組成5V穩壓電路，Q2的發射極電壓跟隨基極電壓，基極電壓被鉗位在5.6V。所以相對于GND1這個參考電位來說，Q2發射極電壓為6.3V，因為Q2發射極的電壓約為0.7V。我們知道ZD1,ZD2兩端的電壓為11.2V。根據原理圖，穩壓管ZD1、ZD2支路是和Q2、EC2這兩個器件串聯后的支路并聯在一起的。

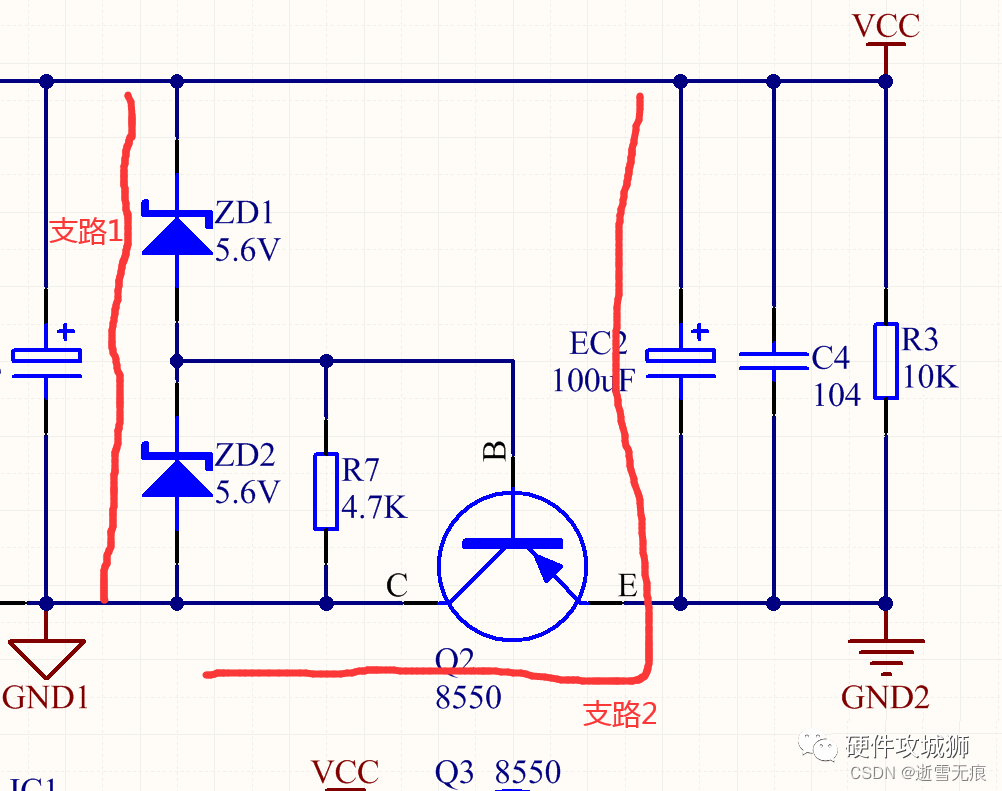

分別是下圖的支路1和支路2：

支路1的電壓為已知的11.2V。支路2中Q2的集電極和發射極的電壓為上面已知的6.3V?？傻弥狤C2上面的電壓為11.2-6.3=4.9V。至此，我們明白了單片機VCC電壓是如何產生。以下圖片電流流向很好的說明了VCC是如何產生的。

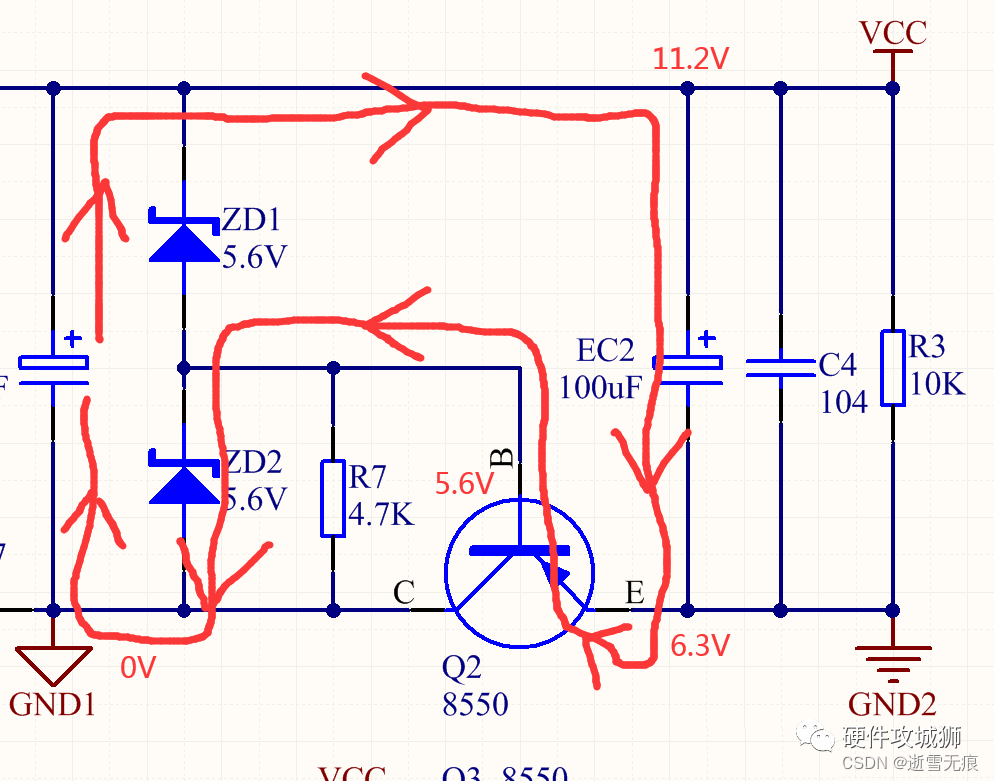

最終EC2上的電位差為4.9V

下面來講講過零檢測電路，在該方案中，過零檢測信號是用來給單片機計時用的，一般來說，只要過零檢測電路濾波做的好，軟件處理的好，計時精度還是能讓人滿意的。一般情況下會比單片機的內震計時精度要高。D1、R2、R6、Q1組成過零檢測電路，交流電正半周時，Q1會導通，交流電的負半周時，Q1會截止。這樣在單片機的PA6口就能檢測到一個高低跳變的方波，在交流電經過零點的時刻，波形會跳變（波形如下），電網頻率是固定的，也就是說每個周期內交流電經過零點的次數是固定的，根據這個道理，計數一定時間內的過零點的數量就能準確的算出經過了多少周期。以上，單片機就是通過這個方法來計時的。

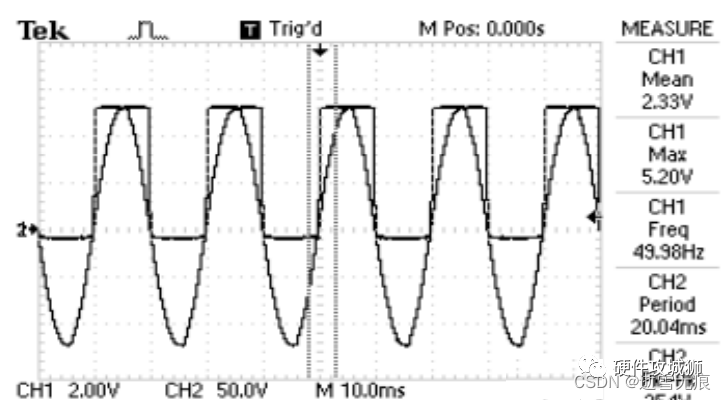

方波為過零信號，正弦波為交流電波形

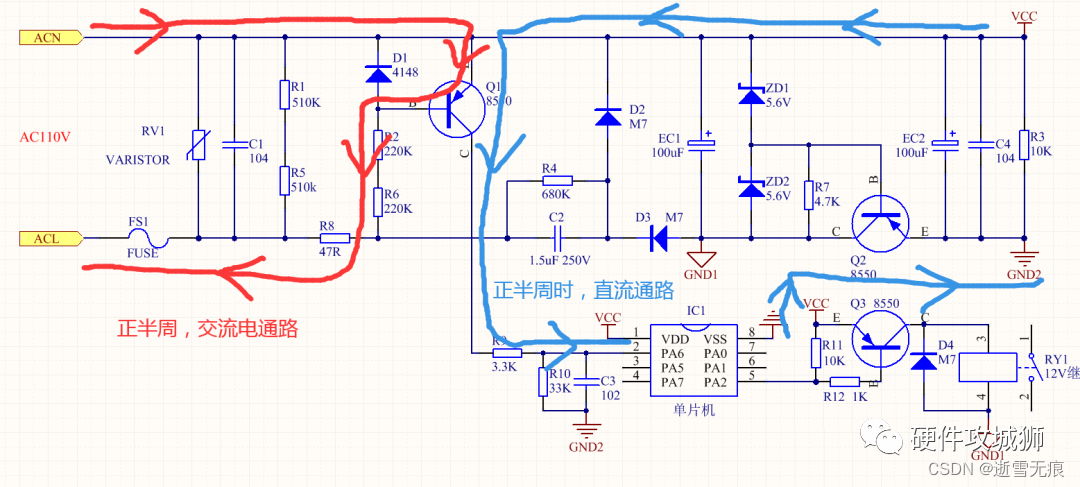

交流電正半周時的電流通路

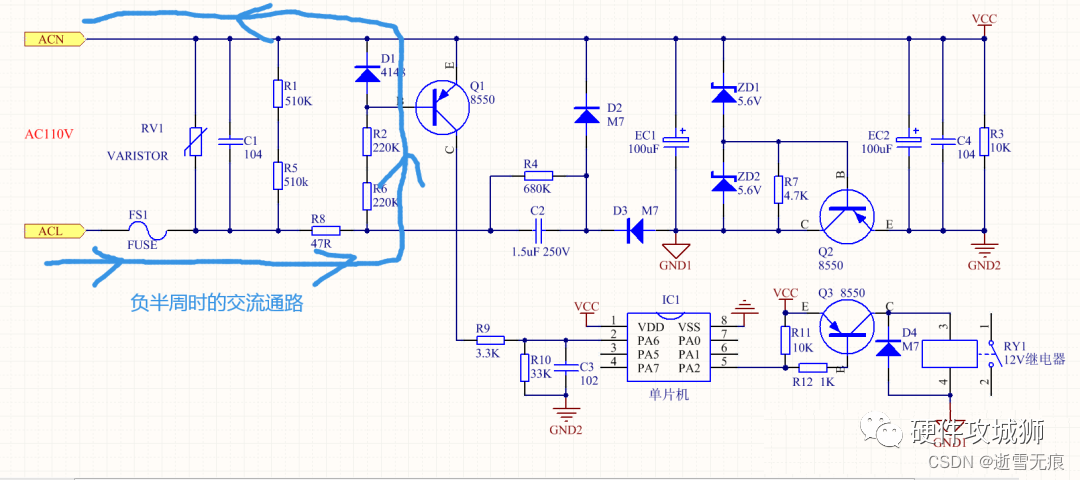

交流電負半周時的電流通路，此時Q1截止

上圖中D1的作用為，在交流電的負半周時，防止Q1的發射結反向擊穿，因為三極管的發射結的反向耐壓一般只有幾伏。加入D1后，負半周時，發射極會被D1給鉗位為0.7V，從而保證了Q1發射結的安全。

這電路巧妙的地方，用兩個穩壓二極管人為的制造了兩個電壓，一個大概5v，一個大概12V，Q2的作用是利用穩壓管穩住基極電壓來穩住發射級電壓，和一個穩壓管相比，最大的作用是增加電流。
