基本半導體（BASiC Semiconductor）1200V 高性能碳化硅（SiC）MOSFET 模塊，以及其旗下青銅劍技術（Bronze Technologies）高度匹配的即插即用型驅動板，采用 PEBB（電力電子積木，Power Electronic Building Block） 的理念來快速搭建 SST（固態變壓器，Solid State Transformer） ，是一條極其專業且高可行性的工程落地路徑。

固態變壓器（SST）工程實現的核心痛點在于：高壓級聯的絕緣問題、高頻高壓下的 dv/dt 串?dāng)_、高頻隔離變壓器漏感帶來的關斷尖峰。您手中的這套“原廠模塊+定制驅動”組合，已經在底層硬件級別解決了大部分最棘手的保護和隔離問題。

以下是快速搭建 SST 固態變壓器的系統級工程指南：

第一步：核心器件“精準配對”，定義標準硬件

為了實現“搭積木”，首先需要將您的模塊和驅動器進行完美配對，根據附件資料，您可以構建以下三種標準化的“智能半橋”：

大功率高密組合（推薦用于 DAB 隔離級 或 低壓大電流側）

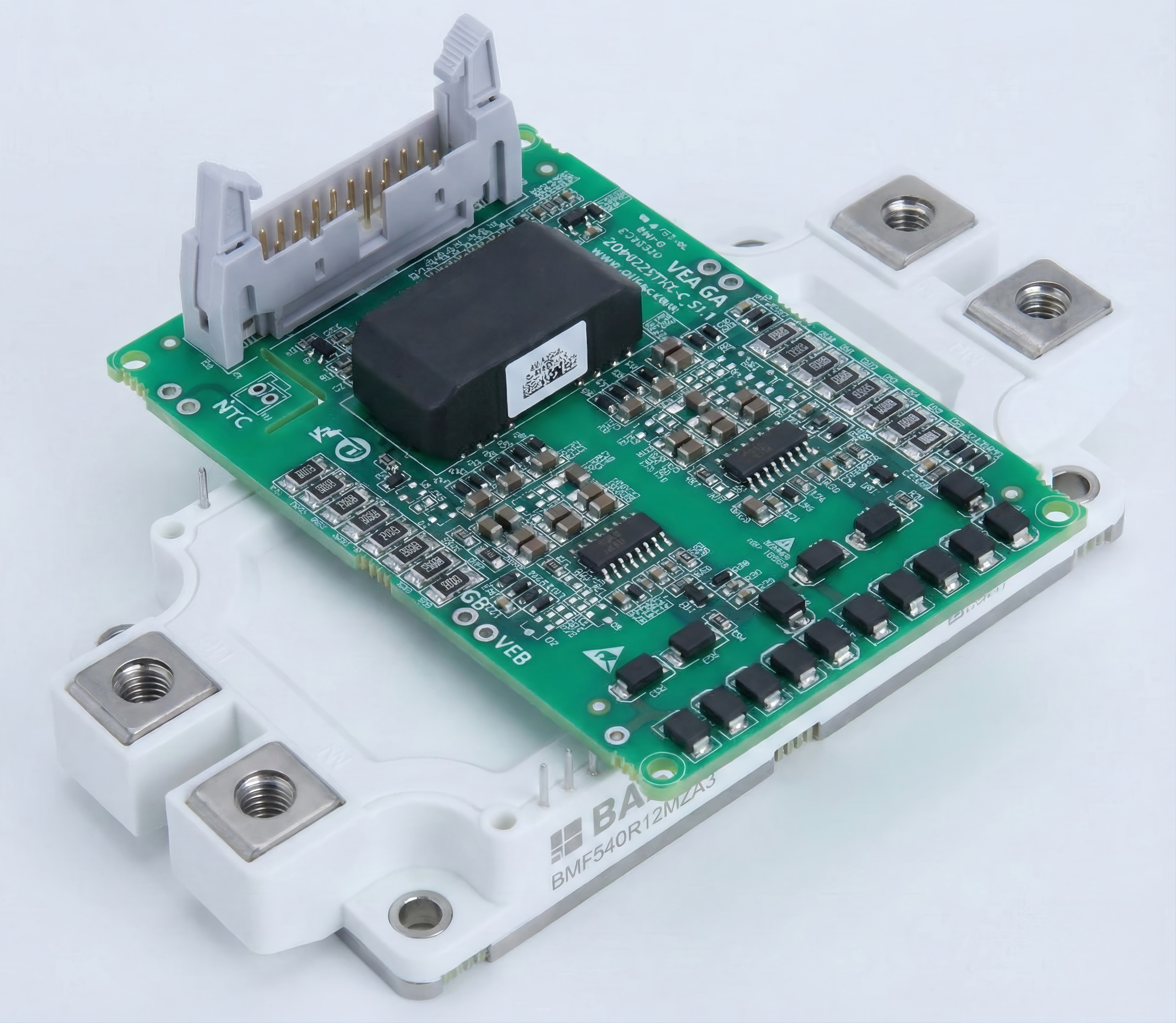

功率模塊：BMF540R12MZA3 (1200V/540A, ED3/EconoDUAL 3 封裝, RDS(on)?=2.2mΩ)

適配驅動：2CP0225Txx-AB (ED3 專用即插即用驅動，高達 ±25A 峰值電流)

優勢：EconoDUAL 3 是目前工業界高功率密度的黃金標準，交直流端子分布極佳。驅動板直接插接，極大降低了柵極寄生電感，驅動能力最強，非常適合 20kHz-50kHz 的高頻開關。

大功率穩健組合（推薦用于 DAB 或 輸出逆變級）

功率模塊：BMF540R12KHA3 (1200V/540A, 經典 62mm 封裝, RDS(on)?=2.2mΩ)

適配驅動：2CP0220T12-ZC01 (62mm 專用即插即用驅動，±20A 峰值電流)

優勢：62mm 封裝機械連接非常牢固（螺栓連接），適合走大電流的層疊母排設計，工業穩健性極高。

緊湊型組合（推薦用于 CHB 高壓輸入級聯側）

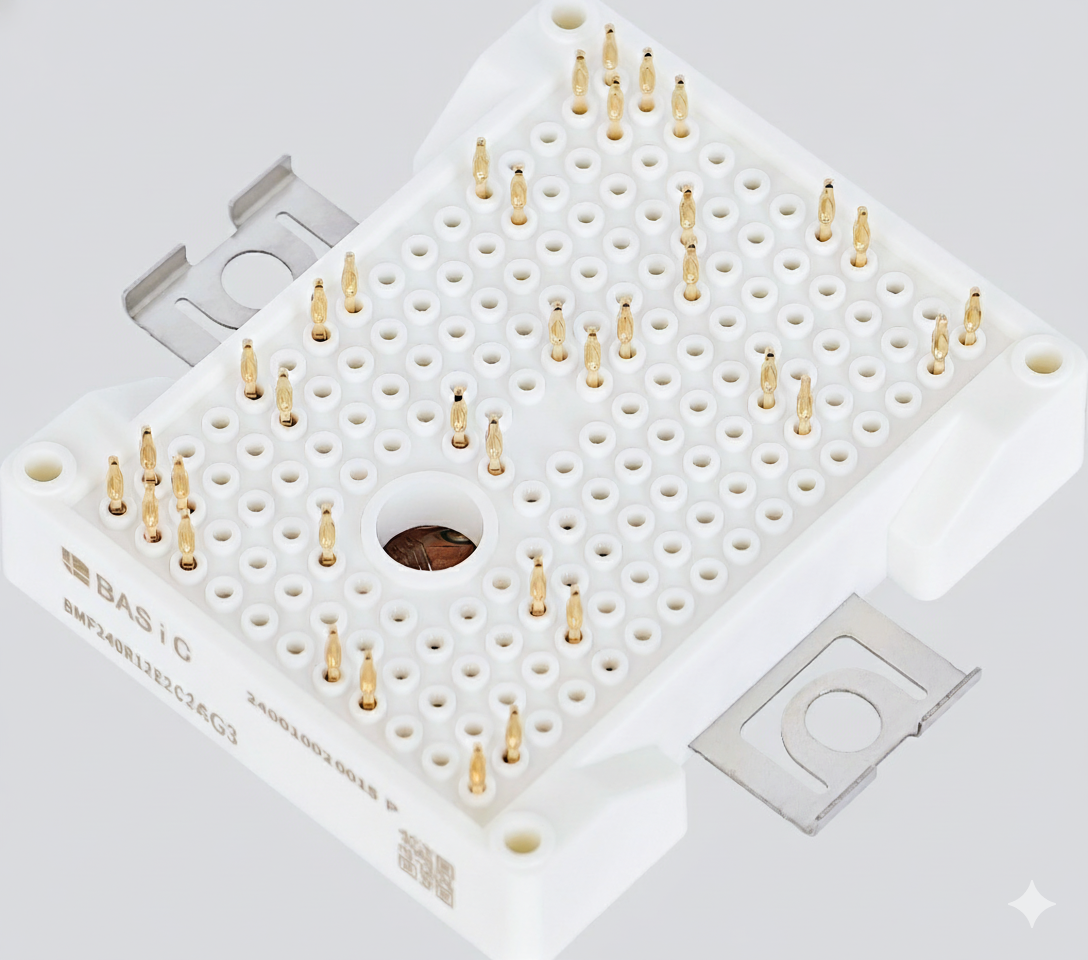

功率模塊：BMF240R12E2G3 (1200V/240A, Pcore?2 E2B 封裝)

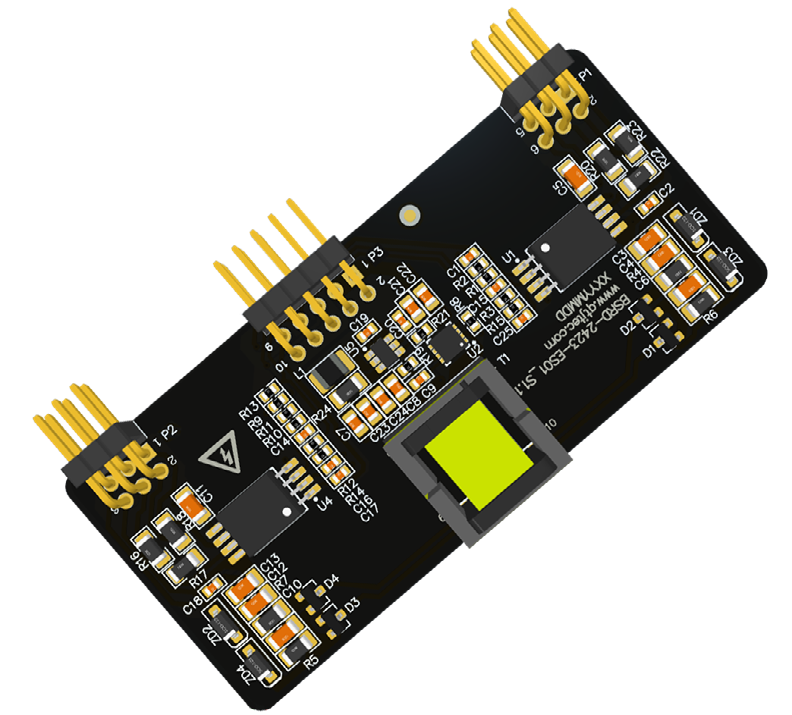

適配驅動：2CD0210T12x0 (通用型緊湊雙通道驅動板，±10A 峰值電流)

優勢：體積小巧。SST 的高壓輸入側通常需要串聯多個模塊分壓，單模塊電流相對較小，此方案可大幅縮減級聯單元的體積。

第二步：定義與設計標準 PEBB 單元（全橋積木）

我們將 1個全橋（H橋） 定義為一個標準的 PEBB 積木單元。一個 PEBB 的物理結構應包含：

核心功率件：2 個同型號 SiC 半橋模塊 + 2 塊配套即插即用驅動板。

疊層母排（極度關鍵） ：SiC 器件開關極快，絕對不能用普通銅排，必須定制正負極緊密疊層夾絕緣材料的疊層母排（Laminated Busbar），將直流側回路寄生電感控制在 20nH 以內。

高頻直流母線：廢棄電解電容，直接在模塊的 DC+/DC- 端子上方鎖附低 ESL/ESR 的高頻薄膜電容。建議直流母線（DC-Link）運行在 750V~800V。

散熱基板：將模塊固定在共用的水冷或高效風冷基板上，通過驅動板的 P2 端子引出模塊內置的 NTC 進行結溫實時監測。

第三步：像“搭積木”一樣拼裝 SST 系統拓?fù)?/p>

典型的 10kV 轉 400V 固態變壓器通常采用三級式拓?fù)洌–HB + DAB + VSI），您可以直接用全橋 PEBB 拼接：

高壓輸入級（AC/DC）：級聯 H 橋 (CHB)

將多個全橋 PEBB 在交流側串聯接入中高壓電網（例如每相串聯 7~10 個 PEBB）。青銅劍驅動板提供的 5000Vac 絕緣耐壓 和極低的耦合電容，完美解決了高壓串聯時的安全隔離和共模瞬態抗擾度（CMTI）問題。

核心隔離級（DC/DC）：高頻雙有源橋 (DAB)

1個原邊全橋 PEBB + 1個納米晶高頻變壓器 + 1個副邊全橋 PEBB 構成一個 DAB 單元。

發揮 SiC 優勢，將開關頻率推至 20kHz~50kHz，使變壓器體積重量縮小至工頻變壓器的十分之一。

低壓輸出級（DC/AC）：并聯逆變器

將所有 DAB 的低壓直流側并聯在一起（如形成統一的 800V 低壓直流母線），隨后接 3 個半橋（即 1.5 個 PEBB）構成三相逆變器，輸出穩定的 380V/400V 交流電。

第四步：榨干驅動器高級特性（防炸機避坑指南）

在工程聯調中，碳化硅極易因為高 dv/dt 導致串?dāng)_或過壓擊穿。必須充分啟用驅動板提供的高級保護功能：

死區與模式配置（MOD 設定）

針對 DAB 級：為了實現移相控制與 ZVS（零電壓軟開關），時序要求極高。建議將驅動板 MOD 引腳配置為**“直接模式”**（例如 2CP0220 的 MODE 懸空/接GND），由 DSP/FPGA 精確下發帶死區的 PWM 波（SiC 死區通常設為 0.5μs~1μs）。

針對 逆變 級：出于安全兜底，可配置為**“半橋模式”**，此時只給一路 PWM 即可，驅動板硬件自動生成死區（如 2CP0225 的 3.2μs），防止軟件跑飛導致直通。

極速短路保護與軟關斷（DESAT & Soft Shutdown）

調試期極易發生橋臂直通。驅動板可在約 1.7μs 內極速檢測出 VDS? 退飽和。

關鍵特性：一旦觸發短路，驅動器絕不會瞬間切斷（瞬間切斷會產生恐怖的 L?di/dt 過壓炸毀模塊），而是啟動時長約 2.1μs ~ 2.5μs 的軟關斷，緩慢拉低柵極電壓。同時 SO1/SO2 報錯引腳拉低，主控板檢測到后應立刻執行全局 PWM 封鎖。

應對高頻串?dāng)_的“米勒鉗位 (Miller Clamping)”

SST 運行中由于 dv/dt 極高，容易通過寄生米勒電容把處于關斷狀態的 MOSFET 柵極拉高導致誤導通。驅動板自帶硬件米勒鉗位，當檢測到柵壓低于閾值時，直接短路到負壓（-4V/-5V），硬件免疫高頻串?dāng)_。

應對變壓器漏感的“高級有源鉗位 (AAC)”

DAB 的高頻變壓器存在漏感，關斷時會產生電壓尖峰。驅動內置了 TVS 鉗位網絡（1200V模塊觸發閾值一般在 1020V 左右），當尖峰超限時，會將電流注入門極強制模塊微導通吸收能量。注意：這只能作為最后防線，日常運行應通過優化疊層母排將尖峰壓低，否則 TVS 會過熱燒毀。

實施建議：

不要一開始就組裝整個系統。建議第一周先用 BMF540R12MZA3 + 2CP0225Txx-AB 組裝 1個單相全橋 PEBB，在 800V 母線下進行雙脈沖測試（DPT） ，驗證開通/關斷柵極電阻（RGON?/RGOFF?，默認約 15Ω，可根據振蕩情況微調）以及母排的雜散電感。單 PEBB 波形完美后，再進行 DAB 聯調與系統級聯。
