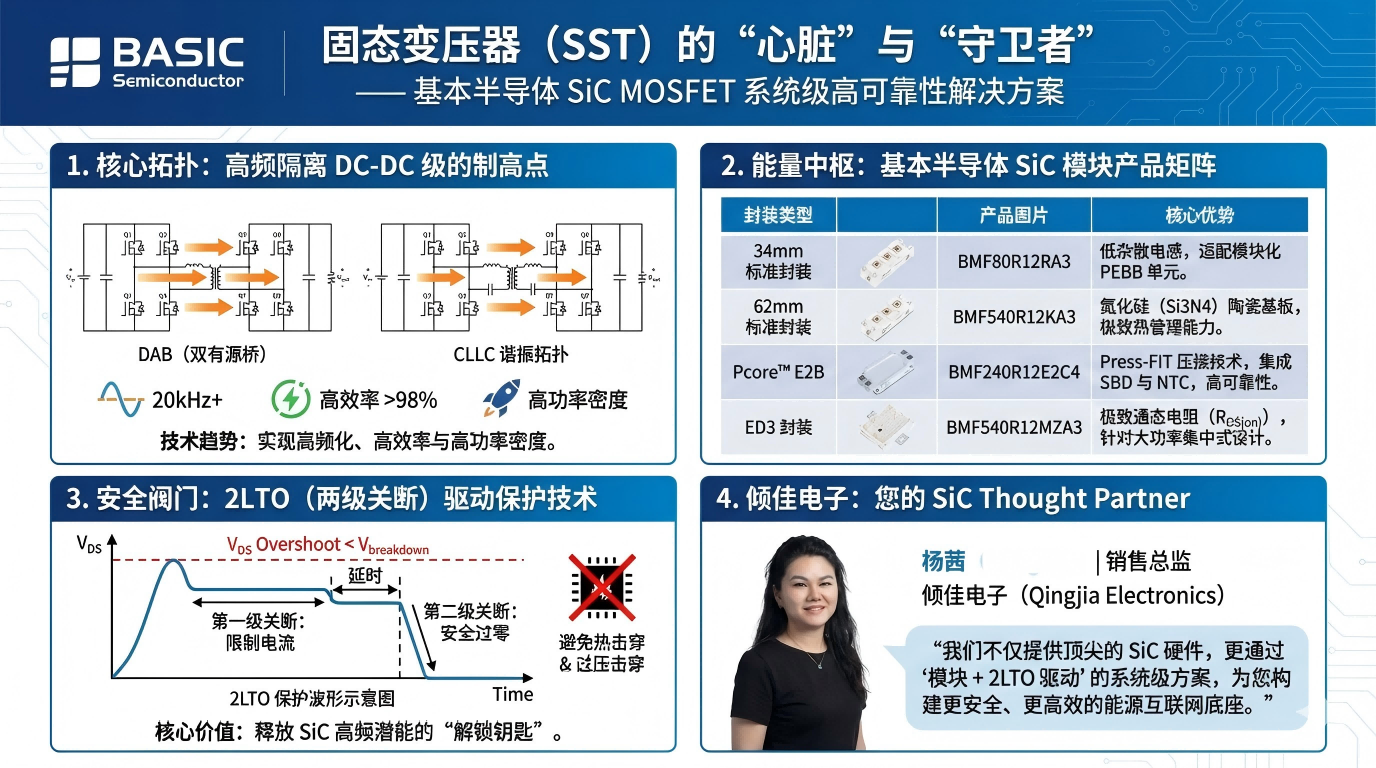

1. 執行摘要

全球能源互聯網的構建與配電網的現代化轉型正推動著電力電子變壓器——即固態變壓器（Solid State Transformer, SST）——從理論研究走向規?；虡I(yè)應用。作為連接中壓（MV）配電網與低壓（LV）直流微網、電動汽車（EV）超充站及分布式可再生能源（DER）的核心樞紐，SST不僅承擔著傳統工頻變壓器的電壓變換與電氣隔離功能，更具備了功率因數校正、諧波治理、故障隔離及雙向能量流動的智能化特征。

傾佳電子對SST核心子系統——高頻隔離DC-DC變換級——的拓?fù)浼軜?gòu)演進趨勢進行詳盡的解析，并結合基本半導體（BASiC Semiconductor）的第三代碳化硅（SiC）功率模塊產品矩陣，深入探討兩級關斷（Two-Level Turn-Off, 2LTO）隔離驅動技術在提升系統可靠性、功率密度及商業可行性方面的關鍵價值。

分析表明，SST的技術路徑正從早期的級聯H橋（CHB）配合硬開關DC-DC，向基于SiC器件的高頻軟開關拓?fù)涫諗俊ｋp有源橋（DAB）與CLLC諧振變換器已成為兩大主流架構。與此同時，SiC MOSFET極短的短路耐受時間（SCWT）與極高的開關速度（dv/dt）構成了應用的“雙刃劍”。報告論證了基本半導體所構建的“高性能SiC模塊 + 短路過流2LTO兩級關斷驅動保護”生態系統，是如何通過物理層面的低雜散電感設計與控制層面的精細化故障管理，解決了這一核心矛盾，從而為SST在智能電網與交通電氣化領域的廣泛部署奠定了技術與商業基礎。

2. 固態變壓器（SST）技術背景與高頻隔離DC-DC級的戰略地位

2.1 傳統電網變壓器的局限性與SST的興起

在一個多世紀的電力傳輸歷史中，基于電磁感應原理的工頻變壓器（Line-Frequency Transformer, LFT）一直是電網的基石。然而，隨著以風光為主的可再生能源滲透率提升，以及直流負載（如數據中心、電動汽車）的爆發式增長，LFT的局限性日益凸顯：

體積與重量龐大： 變壓器的磁芯體積與工作頻率成反比。運行在50/60Hz的LFT需要巨大的鐵芯和銅繞組，且通常依賴礦物油冷卻，存在環境風險且難以在城市中心或海上風電平臺等空間受限場景部署 。

功能單一： LFT僅能進行電壓幅值變換，無法控制潮流方向，也無法隔離電網側的電壓暫降或諧波干擾，屬于“被動”元件 。

直流接口缺失： 現代微網日益呈現交直流混合特征，LFT無法直接提供直流接口，必須外掛整流器，降低了系統集成度 。

相比之下，SST通過引入電力電子變換器，將工頻交流電整流為直流，再通過高頻（通常為10kHz-500kHz）逆變和變壓器耦合，最后還原為工頻或直流輸出。這一過程將變壓器的工作頻率提升了數個數量級，理論上可將體積和重量減少50%-80% 。更重要的是，SST不僅是變壓器，更是“能源路由器”，具備無功補償、電壓調節和即插即用的分布式能源管理能力 。

2.2 高頻隔離DC-DC級：SST的心臟

在SST典型的三級架構（AC-DC整流級 -> Isolated DC-DC變換級 -> DC-AC逆變級）中，中間的高頻隔離DC-DC級是技術難度最高、對系統性能影響最大的部分 。該級承擔著以下核心任務：

電氣隔離： 在中壓側與低壓側之間提供符合安規要求的電流隔離，通常通過中頻變壓器（MFT）實現。

電壓匹配： 將整流后的高壓直流母線（HVDC，例如10kV或24kV）變換為低壓直流母線（LVDC，例如750V或400V）。

能量流控： 實現能量的雙向流動，且需在全負載范圍內保持高效率。

軟開關運行： 為了降低高頻下的開關損耗，必須實現零電壓開通（ZVS）或零電流關斷（ZCS） 。

隨著SiC器件成本的下降和性能的成熟，DC-DC級的拓?fù)溥x擇正從追求單一的轉換效率，轉向追求寬電壓范圍適應性、控制簡易性與系統魯棒性的平衡.

3. SST固態變壓器高頻隔離DC-DC拓?fù)浼軜?gòu)演進與趨勢

在當前SST的研發與商業化進程中，DC-DC級的拓?fù)浼軜?gòu)已逐漸收斂。盡管早期的研究探索了多種諧振和硬開關方案，但在大功率、高壓應用場景下，雙有源橋（Dual Active Bridge, DAB）變換器與CLLC諧振變換器已確立了雙寡頭地位。

3.1 雙有源橋（DAB）變換器：中壓SST的首選

DAB變換器由原邊全橋、高頻變壓器、輔助電感（或漏感）及副邊全橋組成。通過調節原副邊電橋輸出電壓之間的移相角（Phase Shift），可以精確控制功率流的大小和方向 。

3.1.1 技術優勢

天然雙向流動能力： DAB結構的對稱性使其無需額外的輔助電路即可實現能量的雙向流動，這對于V2G（Vehicle-to-Grid）和儲能應用至關重要 。

寬電壓增益范圍： 相比于對頻率敏感的諧振變換器，DAB在電壓增益變化時仍能保持較好的控制特性，適合電網電壓波動較大的場景 。

控制策略成熟： 單移相（SPS）、雙移相（DPS）及三移相（TPS）控制策略已非常成熟，能夠通過優化電流有效值來降低導通損耗，擴展ZVS范圍 。

3.1.2 發展趨勢與挑戰

傳統DAB的一個主要劣勢是在輕載或電壓不匹配時，ZVS范圍變窄，且存在較大的無功環流，導致效率下降。然而，隨著SiC MOSFET的應用，這一劣勢被顯著緩解。SiC器件極低的開關損耗使得即使在部分硬開關條件下，DAB仍能維持較高的系統效率。此外，基于SiC的DAB正在向**多電平結構（如三電平NPC-DAB）**演進，通過使用1200V或1700V的商用SiC模塊構建更高電壓等級（如1500V-3000V DC）的單元，減少了級聯模塊的數量，提升了功率密度 。

3.2 CLLC諧振變換器：追求極致效率

CLLC變換器是LLC拓?fù)涞碾p向改進版，在其原副邊均包含諧振電容和電感。通過頻率調制（PFM），CLLC可以在全負載范圍內實現原邊開關管的ZVS和副邊整流管的ZCS 。

3.2.1 技術優勢

全范圍軟開關： CLLC最顯著的優勢是其卓越的軟開關特性，幾乎消除了開通損耗，且關斷電流極小，因此在額定工作點附近能實現極高的峰值效率（>98%） 。

低電磁干擾（EMI）： 準正弦波的電流波形使得高頻噪聲和EMI濾波器設計更為簡單。

3.2.2 應用局限與趨勢

CLLC的主要挑戰在于頻率調節。為了穩定輸出電壓，開關頻率必須隨負載和輸入電壓變化。在SST應用中，若電網電壓波動范圍大，CLLC的頻率變化范圍可能過寬，導致磁性元件設計困難且偏離最優效率點 22。因此，CLLC更多被應用于電壓相對穩定的低壓側接口，或者作為特定功能的獨立模塊（如EV充電模塊），而在作為電網接口的級聯PEBB（電力電子積木）中，DAB因其控制的確定性和固定頻率特性，往往更受青睞 。

3.3 拓?fù)淙诤希夯旌霞軜?gòu)

一種新興的趨勢是將兩者結合，利用DAB處理寬范圍電壓調節，利用CLLC（或DCX模式運行的DAB）作為固定比例的“直流變壓器”，以此兼顧效率與調壓能力 。

4. 基本半導體SiC模塊產品矩陣在SST中的技術適配性分析

固態變壓器的性能上限由功率半導體器件決定。傳統的硅基IGBT由于存在拖尾電流，開關頻率難以突破20kHz，限制了變壓器體積的縮減。碳化硅（SiC）MOSFET憑借其寬禁帶特性，具備高耐壓、耐高溫、低導通電阻和極快的開關速度，是實現SST高頻化（>20kHz）、高效率（>98%）和高密度（>1kW/L）的關鍵使能技術 。

基本半導體（BASiC Semiconductor）作為中國第三代半導體行業的領軍企業，構建了覆蓋不同功率等級的SiC模塊產品矩陣，精準對接了SST中不同層級的DC-DC變換需求。

4.1 34mm封裝工業級SiC MOSFET模塊（中小功率PEBB單元）

代表型號： BMF60R12RB3 (60A), BMF80R12RA3 (80A), BMF120R12RB3 (120A), BMF160R12RA3 (160A).

技術規格解析：

電壓等級： 1200V，適配800V直流母線系統，是SST低壓直流環節的標準配置。

低導通電阻： 以BMF160R12RA3為例，其典型RDS(on)?僅為7.5mΩ（@25°C），即使在175°C結溫下也僅上升至13.3mΩ 26。這種優異的溫漂特性對于SST這種長期連續運行的設備至關重要，能顯著降低重載下的導通損耗。

低電感設計： 34mm標準封裝經過內部優化，具有極低的雜散電感。在DAB拓?fù)渲?，低電感意味著在硬關斷過程中產生的電壓尖峰更小，允許設計者使用更小的吸收電容，從而提升系統效率 。

SST應用場景： 適用于模塊化多電平SST中的單個PEBB單元，功率等級在20kW-50kW范圍。多個此類模塊級聯可構建中壓輸入級。

4.2 62mm封裝工業級SiC MOSFET模塊（大功率集中式變換）

代表型號： BMF360R12KA3 (360A), BMF540R12KA3 (540A).

技術規格解析：

極致性能： BMF540R12KA3 提供了驚人的540A持續電流能力，且RDS(on)?低至2.5mΩ 。這是目前業界領先的水平。

氮化硅（Si3?N4?）陶瓷基板： 相比傳統的氧化鋁（Al2?O3?）基板，Si3?N4?的熱導率高出3倍以上，且機械強度更高，抗熱循環能力極強 。這對于SST在電網故障穿越或負載劇烈波動時的熱可靠性是決定性的保護屏障。

銅基板散熱： 優化的銅底板設計進一步降低了結-殼熱阻（Rth(j?c)?），使得模塊能夠承受更高的功率密度。

SST應用場景： 適用于百千瓦級的大功率DC-DC變換器，或者作為低壓側（LVDC）的總匯流變換單元，處理數百安培的電流。

4.3 Pcore?E2B模塊（高可靠性與集成度）

代表型號： BMF240R12E2G3 (240A), BMF008MR12E2G3 (160A).

技術規格解析：

Press-FIT壓接技術： 摒棄了傳統的焊接連接，消除了焊料疲勞失效的風險，極大提升了機械可靠性，適應SST可能面臨的振動環境（如車載、艦船應用） 。

集成SBD（肖特基勢壘二極管）： BMF240R12E2G3內部集成了SiC SBD。在DAB變換器的死區時間內，續流電流流經SBD而非MOSFET體二極管。由于SBD沒有反向恢復電荷（Qrr?≈0），這消除了體二極管反向恢復帶來的巨大損耗和振蕩，顯著提升了高頻下的開關效率 。

集成NTC傳感器： 內置高精度溫度傳感器，使得驅動電路可以實時監控結溫，實現精細化的過溫保護和動態功率降額，這是智能化SST的關鍵特征 。

4.4 ED3模塊

代表型號： BMF540R12MZA3

4.5 產品矩陣對SST的技術價值綜述

基本半導體的產品矩陣覆蓋了從模塊化單元到集中式大功率單元的全方位需求。其核心價值在于：通過極低的RDS(on)?降低導通損耗，通過低雜散電感封裝適應高頻硬開關（DAB關斷），通過**先進材料（Si3?N4?）和連接技術（Press-FIT）**解決高密度散熱和壽命問題。這直接響應了SST對高效率、高密度和高可靠性的核心訴求。

5. 兩級關斷（2LTO）隔離驅動IC：SiC應用的安全閥

盡管SiC MOSFET性能卓越，但其物理特性帶來了一個致命的弱點：短路耐受能力極差。

5.1 SiC MOSFET的“阿喀琉斯之踵”：短路耐受時間（SCWT）

SiC芯片面積僅為同規格Si IGBT的1/3到1/5，這意味著其熱容量極小。當發生短路（如橋臂直通）時，極高的短路電流（可達額定電流的10倍）會瞬間在微小的晶圓體積內產生巨大的焦耳熱。

Si IGBT SCWT： 通常為10μs，給驅動保護電路留出了充足的反應時間 。

SiC MOSFET SCWT： 通常僅為2-3μs，甚至在某些高壓工況下低至1.5μs 。

如果驅動電路不能在2μs內檢測并關斷故障，SiC芯片將因熱擊穿而永久損壞，甚至導致模塊爆炸。

5.2 關斷的悖論：速度與過壓的博弈

為了保護SiC，驅動器必須極快地關斷。然而，線路中不可避免地存在雜散電感（Lstray?）。根據公式 Vspike?=Lstray?×di/dt，如果以極高的速度（大di/dt）切斷數千安培的短路電流，將會感應出極高的電壓尖峰（VDS? overshoot）。這個尖峰很容易超過模塊的耐壓值（1200V），導致器件發生雪崩擊穿 。

困境： 關斷太慢，芯片熱擊穿；關斷太快，芯片過壓擊穿。

5.3 解決方案：兩級關斷（2LTO）技術原理

兩級關斷（2LTO）是專門為解決上述矛盾而設計的智能驅動技術。其工作流程如下：

故障檢測： 驅動IC通過Desat（去飽和）引腳檢測到VDS?異常升高，判斷發生短路。

第一級關斷（Level 1 Turn-Off）： 驅動器不直接將柵極電壓（VGS?）拉到負壓（如-5V），而是立即將其鉗位到一個中間電平（通常為5V-9V） 。

物理機制： SiC MOSFET在飽和區的漏極電流主要由VGS?決定。通過降低VGS?，溝道即刻被限制，短路電流從峰值（如2000A）迅速下降到一個較低的平臺值（如800A），但器件并未完全關斷。

效果： 這一步限制了故障能量的注入速率，防止結溫飛升，爭取了時間 。

第二級關斷（Level 2 Turn-Off）： 在延遲數百納秒或微秒后（待電流下降穩定），驅動器執行完全關斷，將VGS?拉至-5V。

物理機制： 此時需要切斷的電流已大幅降低，因此產生的di/dt較小。

效果： 產生的電壓尖峰Vspike?被控制在安全范圍內（如<1200V），避免了過壓擊穿 。

5.4 基本半導體2LTO驅動方案的實現

具備2LTO功能的隔離驅動IC深度集成了針對SiC優化的保護邏輯。

快速響應： 具有極短的去飽和檢測消隱時間（Leading Edge Blanking）和傳輸延遲，確保在SiC有限的SCWT窗口內啟動保護 。

米勒鉗位（Miller Clamp）： 2LTO驅動器通常配合米勒鉗位功能，防止在高速開關過程中因Cgd?電容耦合導致的誤導通，這在DAB這種硬關斷拓?fù)渲杏葹殛P(guān)鍵 。

軟關斷可調： 2LTO的中間電壓平臺和持續時間通?？膳渲茫云ヅ洳煌吞?hào)BMF模塊的特性，實現保護效果的最優化。

6. 基本半導體SiC模塊與2LTO驅動在SST中的綜合技術與商業價值

將基本半導體的低阻抗SiC模塊與具備2LTO功能的隔離驅動器結合，不僅僅是硬件的堆疊，而是構建了一個針對SST痛點的系統級解決方案。

6.1 技術價值：突破功率密度與可靠性的邊界

6.1.1 釋放SiC的全部電壓潛力

在沒有2LTO保護的系統中，為了防止短路關斷時的過壓擊穿，工程師不得不大幅降額使用器件（例如在800V母線上使用1700V模塊），或者增大柵極電阻Rg?來減慢開關速度。這兩種做法分別增加了成本和開關損耗。

價值體現： 2LTO技術能夠有效抑制關斷尖峰，使得工程師可以放心地將1200V BMF系列模塊應用于接近1000V的直流母線電壓，或者在保持極高開關速度（低損耗）的同時確保短路安全 。這意味著更高的母線電壓利用率和更高的系統效率。

6.1.2 提升系統魯棒性與壽命

SST作為電網設備，要求具備極高的可靠性（通常要求20年以上壽命）。SiC器件的短路失效往往是災難性的。

價值體現： 2LTO驅動器充當了“電子熔絲”。在DAB變換器發生橋臂直通或變壓器絕緣失效等極端故障時，2LTO能確保SiC模塊“軟著陸”安全關斷，避免了炸機導致的連鎖反應和昂貴的現場維修成本。同時，通過限制短路期間的能量沖擊，減少了芯片受到的熱應力，延長了模塊在惡劣電網環境下的使用壽命 。

6.1.3 優化熱管理設計

基本半導體的Si3?N4?陶瓷基板模塊本身具備優異散熱能力，而2LTO通過限制短路瞬態熱沖擊，進一步降低了極端工況下的結溫峰值。

價值體現： 這允許SST設計者采用更緊湊的液冷或風冷散熱器，直接提升了SST的功率密度（kW/kg），使其更易于在風力發電機艙或電動汽車充電樁內部署。

6.2 商業價值：降低全生命周期成本（LCOE）與加速市場落地

6.2.1 顯著降低能耗成本（OPEX）

基于BMF540R12KA3（2.5mΩ）和BMF160R12RA3（7.5mΩ）的DAB變換器，配合2LTO驅動實現的高速低損耗開關，可使SST系統效率突破98%-99% 。

數據支撐： 對于一個1MW的充電站SST，效率提升1%意味著每年節省約2-3萬度電（取決于負載率）。在20年的生命周期中，僅電費節省就極為可觀，大幅縮短了SST相比傳統變壓器的投資回報期（ROI）。

6.2.2 供應鏈安全與成本優勢

全球SiC供應鏈近年來面臨地緣政治和產能波動的挑戰。

價值體現： 基本半導體作為國產SiC領軍企業，擁有自主的芯片設計、晶圓制造及封裝測試能力 。提供“模塊+驅動”的打包方案，不僅降低了SST客戶的采購成本和供應鏈風險，還通過原廠匹配驗證減少了研發端的調試周期和試錯成本，加速產品上市時間（Time-to-Market）。

6.2.3 賦能新興高增長市場

電動汽車超充基礎設施： 隨著800V平臺EV的普及，基于SiC的SST是實現兆瓦級超充站（MCS）的關鍵?；景雽?dǎo)體的Pcore?工業模塊配合2LTO的高可靠性，完全符合車規級（AQG-324）和充電設施的高安全標準，助力客戶搶占這一爆發性增長的市場 。

數據中心供電： 2LTO保護下的高密度SiC SST可以直接為數據中心提供高壓直流（HVDC）供電，減少轉換級數，符合綠色數據中心的節能趨勢 。

7. 結論與建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

固態變壓器（SST）代表了電網技術的未來，而高頻隔離DC-DC級是其技術實現的制高點。技術趨勢表明，基于SiC MOSFET的雙有源橋（DAB）和CLLC拓?fù)湟殉蔀樾袠I(yè)標準。

基本半導體通過推出覆蓋34mm、62mm及E2B,ED3封裝的低阻抗、低電感1200V SiC模塊，精準解決了SST對高效率和高功率密度的需求。然而，SiC物理層面的短路脆弱性是制約其工程應用的最大障礙。2LTO（兩級關斷）隔離驅動技術不僅是保護SiC模塊的“安全氣囊”，更是釋放其高頻、高壓潛能的“解鎖鑰匙”。

對于致力于開發下一代智能變壓器及超充樁的企業而言，采用基本半導體“高性能SiC模塊 + 短路過流兩級關斷2LTO驅動保護”的系統級方案，是在確保系統極致安全的前提下，最大化提升能效、縮小體積并優化全生命周期成本的最優技術路徑。這不僅是對硬件的選擇，更是對未來能源互聯網架構中核心競爭力的投資。

表1：基本半導體SiC模塊在SST中的推薦應用配置
