      LM98640 具有 LVDS 輸出的 LM98640 雙通道、14 位、40 MSPS 模擬前端

      數據：

      描述

      LM98640是一款完全集成的高性能14位，5 MSPS至40 MSPS信號處理解決方案，適用于圖像處理應用。串行LVDS輸出格式在電離劑量期間表現良好，可防止數據丟失。 LM98640具有自適應功率調節功能，可根據工作頻率和所需增益量優化功耗。利用相關雙采樣（CDS）的創新架構實現了高速信號吞吐量，CDS通常用于CCD陣列，或采樣和保持（S /H）輸入（用于接觸式圖像傳感器和CMOS圖像傳感器）。采樣邊緣可編程為分辨率為像素周期的1/64。 CDS和S /H都具有0 dB或6 dB的可編程增益。信號路徑采用兩個±8位偏移校正DAC進行粗略和精細偏移校正，每個通道使用8位可編程增益放大器（PGA）。 PGA和偏移DAC獨立編程，為每個輸入提供唯一的增益和偏移值。然后將信號路由至兩個片上14位40 MHz高性能模數轉換器（ADC）。全差分處理通道提供出色的抗噪性，具有-79 dB的極低本底噪聲，增益為1倍。 14位ADC具有出色的動態性能，使LM98640在圖像復制鏈中透明。

      特性

      • Seialized LVDS輸出
      • LVDS輸入時鐘
      • CD或S /H處理CCD或CIS傳感器
      • 每個通道的可編程模擬增益
      • 可編程模擬偏移校正
      • 可編程輸入鉗位電壓
      • 可編程采樣邊緣最多1個/64th Pixel Period

      主要規格

      • 輸入電平：2.85 Vt
      • ADC分辨率：14位
      • ADC采樣速率：5 MSPS至40 MSPS
      • INL @ 15 MHz：±3.5 LSB
      • CDS或S /H增益：0 dB或6 dB
      • PGA增益步長：256步
      • PGA增益范圍：-3 dB至18 dB
      • 粗DAC分辨率：±8位
      • 粗調DAC范圍：± 250 mV
      • 精細DAC分辨率：±8位
      • 精細DAC范圍：±5 mV
      • 本底噪聲：-79 dB
      • 串擾：-80dB
      • 功耗
      • PGA 1-4x增益：
        • 每通道125 mW（15 MSPS）
        • 140 mW /通道（25 MSPS）
      • PGA 1-8x增益：
        • 每通道125 mW（15 MSPS）
        • 每通道178 mW（40 MSPS）
      • 供電電壓：
        • 3.3V標稱值（3.15V至3.45V范圍）
        • 1.8V標稱值（1.7V至1.9V范圍）

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比 CCD/CIS 成像 AFEs


      Resolution (Bits)
      Number of Channels (#)
      Samples/Sec (MSPS)
      Output Data Format
      Supply Voltage(s) (V)
      Operating Temperature Range (C)
      Pin/Package
      LM98640
      14
      2
      40
      LVDS
      1.8
      3.3
      0 to 70
      68VQFN

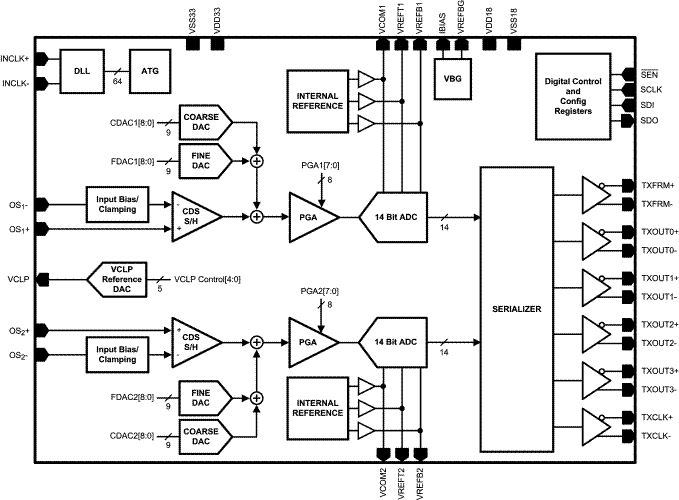

      方框圖 (1)
