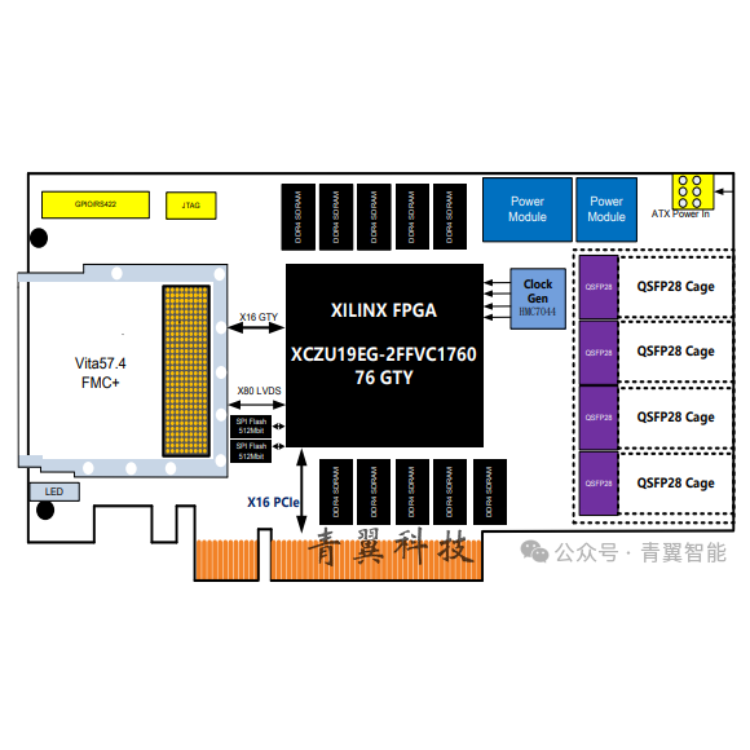

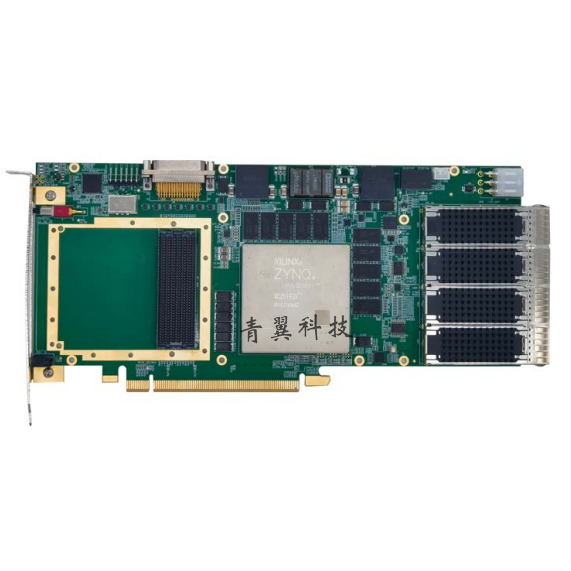

PCIE719 是一款基于 PCIE 總線架構的高性能數據預處理 FMC 載板，板卡具有 1 個 FMC+（HPC）接口，1 路 PCIe x16 主機接口、 2 個 RJ45 千兆以太網口、4 個 QSFP28 100G 以太網接口。板卡采用 Xilinx 的高性能 UltraScale+ MPSOC 系列 FPGA 作為實時處理器， 實現 FMC 接口數據的采集、處理、以及設備間互聯傳輸。PS 端外掛 1 組 72 位 DDR4 SDRAM 大容量緩存，PL 端外掛 1 組 80 位的 DDR4 SDRAM 緩存。
該板卡通過搭載不同的 FMC 子卡，可快速搭建起基于服務器的 數據采集、實時處理、高性能存儲平臺?？梢詽M足于網絡通信、高速 數據交換存儲、工業控制、深度學習、AI 智能、云計算、4K 視頻傳 輸處理以及航空航天等應用。
技術指標
板載 MPSOC 實時處理器：XCZU19EG-2FFVC1760I
CPU 與 GPU 性能
- 4x ARM Cortex-A53，1.333GHz；
- 雙核 Cortex-R5，533MHz
- GPU：Mali-400 MP2
PS 端接口與性能
- PS 端支持 5 片 DDR4 SDRAM，位寬 72 位，速率 2400Mbps
- PS 端支持 1 路 RJ45 千兆以太網口
- PS 端支持 1 路 DisplayPort 顯示輸出接口；
- PS 端支持 1 片 32GB eMMC 作為系統大容量存儲設備
- PS端支持2片512Mbit QSPI Flash作為FPGA用戶數據存儲；
- PS 端支持 1 個 Mico SD 卡，支持 SD 和 SPI 模式；
- PS 端支持 1 個 USB OTG 接口，接口類型 TypeC；
- PS 端支持 1 路 TypeC 串口
- PS 端支持 1 個 TypeC JTAG 調試接口；
PL 端接口與性能
- 支持 1 組 80 位 DDR4 SDRAM，容量為 4GByte
- 標準 1 個 FMC+（HPC）接口，符合 VITA57.4 規范
- FMC+支持 x16 GTH@16Gbps/lane 高速串行總線；
- FMC+支持 84 對 LVDS 信號
- 支持 4 路 QSFP28 100G 光纖接口
其它接口性能
- 1 個標準 ATX +12V 供電插座
- 板載 1 個 LED 指示燈位于前面板，一個復位按鍵位于前面板；
- 支持 1 路 RS422 接口+8 路 GPIO（可配置方向），J30J 接口；
物理與電氣特征
- 板卡尺寸：106 x 220mm；
- 板卡供電：5A max@+12V（±5%，不含給子卡供電）；
- 散熱方式：風冷散
- 工作溫度：-40°~+85°C；
軟件支持
- 可選集成板級軟件開發包（BSP）
- PS 端底層接口驅動
- PL 端接口驅動以及底層開發
- 可根據客戶需求提供定制化算法與系統集成
應用范圍
- 4K/8K 視頻圖像處理；
- 軟件無線電 SDR 平臺；
- AI 人工智能、云計算
