產品概述

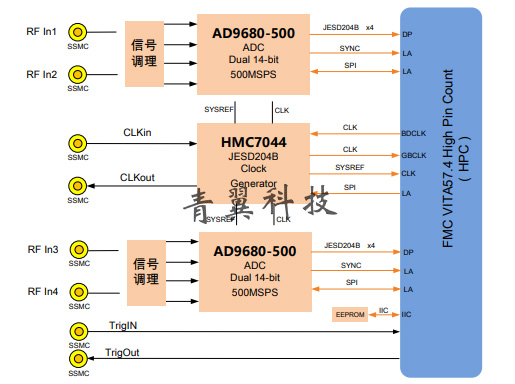

FMC139D 是一款基于 VITA57.1 標準規范的 JESD204B 接口 FMC 子卡模塊，該模塊可以實現 4 路 14-bit、500MSPS/1GSPS ADC 采集功能。該板卡 ADC 器件采用 ADI 公司的 AD9680 芯片,全功率 -3dB 模擬輸入帶寬可達 2GHz。該 ADC 與 FPGA 的主機接口通過 8 通道的高速串行 GTX 收發器進行互聯。
?
該板卡為直流耦合，支持 0~2GHz 的模擬信號輸入。 該板卡主要面向通信與無線基礎設施、雷達、寬頻帶通信、毫米 波通信、自動測試設備等應用。
技術指標
- ADC 性能指標（AD9680）
- JESD204B(子類 1)編碼數字輸出
- 1.65W 總功耗（1GSPS 采樣率）
- SNR；65.3dBFS@1GHz,-1dBFS amplitude；
- SFDR：85dBFS@1GHz,-1dBFS amplitude；
- ENOB；10.8BIT（10MHz）；
- DNL：±0.5LSB，INL=±2.5LSB；
- 直流供電：1.25V、2.5V，3.3V；
- 噪聲密度：-154dBFS/Hz；
- 無失碼；
- 2GHz 模擬輸入全功率帶寬（-3dB）
- ADC 內部基準電壓源
- 混合 JESD204B Lane 配置
時鐘與觸發
- 高性能時鐘發生器：HMC7044；
- 支持 100MHz LVDS 晶振，支持外時鐘輸入；
- 支持 1 路輸入/輸出觸發信號，LVTTL(3.3V)電平標準；
- 支持同步輸入/輸出；
物理與電氣特征
- 板卡尺寸：84.1 x 69mm；
- 典型功耗：6W
- 供電：+12V；
- 散熱方式：自然風冷散熱；
環境特征
- 工作溫度：-40°~﹢85°C；
- 貯存溫度：-55°~125°C；
- 工作濕度：5%~95%，非凝結；
軟件支持
可選集成板級軟件開發包（BSP）
- 支持 Xilinx 開發板
- 支持 Kintex UltraScale 等
可根據客戶需求提供定制化算法與系統集成
應用范圍
- 雷達與智能天線、無線基礎設施
- 寬帶 RF 信號處理，信號發生器
- 通信測試設備
- 自動駕駛 RADAR
?
