英集芯 IP2336 是一款面向 2 串鋰電池 的 雙向快充充放電管理芯片，集成同步升降壓與 PD3.0 雙向快充，適合便攜設備與 IoT 應用。
一、核心定位與封裝
定位：2 串鋰電池（7.4V/8.4V）雙向快充管理 IC，集充電、放電、協議、保護于一體

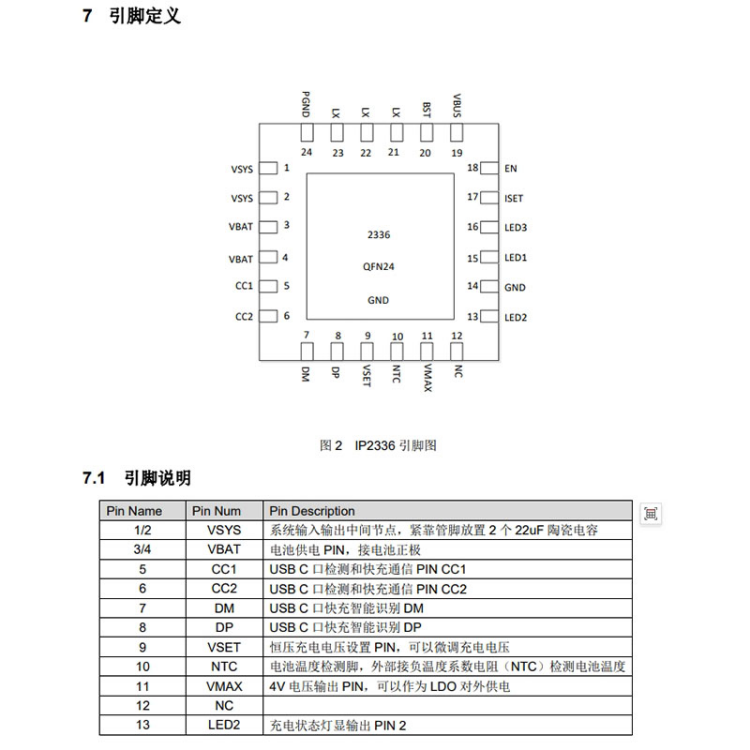

封裝：4×4mm QFN24，高集成、小體積
版本：
IP2336（標準版）：支持 2 串鋰電（8.4V/8.2V）
IP2336-3S（定制版）：支持 3 串鋰電（12.6V），可 9V 充放電
二、關鍵參數與性能
1. 充放電規格（標準版）
充電：5V 輸入 → 升壓至 8V/1A（最大 1A），效率 93.5%
放電：8V 電池 → 降壓至 5V/3A，效率 94%
協議：內置 PD3.0 + DRP Try.SRC，支持 雙向 18W 快充
開關頻率：500kHz
2. 電池與配置
適配：2 串鋰離子 / 磷酸鐵鋰（8.4V/8.2V 可選）
參數可調：
充電電流：外部電阻設定（最大 1A）
充滿電壓：8.4V / 8.2V 電阻選擇
NTC 支持：內置溫度檢測接口
3. 功耗與接口
待機功耗：100μA（可定制至 10μA）
通信：可選 I2C，可讀取電壓、電流、溫度
指示：支持 1/2/4 路 LED 電量顯示
控制：EN 按鍵喚醒放電
三、核心功能
雙向快充
Type?C 單口實現 PD3.0 輸入 / 輸出，自動切換充放電模式
支持 DRP 雙向角色，兼容主流快充適配器與設備
同步升降壓
內置功率 MOS，單電感架構，外圍器件極少，BOM 成本低
充電：5V → 8V/1A；放電：8V → 5V/3A
多重保護
輸入：UVLO 欠壓鎖定、過壓保護
輸出：OCP 過流、SCP 短路保護
電池：OVP 過充、UVP 過放保護
溫度：OTP 芯片過溫 + NTC 電池溫度保護
ESD：±4kV 靜電防護
四、典型應用場景
便攜音箱 / 吸塵器 / 電動工具：2 串鋰電供電 + 5V/3A 反向放電
雙向快充移動電源：18W PD 雙向，小體積方案
IoT 設備：低待機功耗 + I2C，適合智能門鎖、傳感器
個人護理 / 手持終端：安全、高效、小尺寸
