英集芯 IP5362是一款面向移動電源的高集成 22.5W 雙向快充 SoC，支持 3 路 Type?C、全主流快充協議、磷酸鐵鋰優化與無線充，單電感方案、BOM 極簡。

一、核心定位與封裝
類型：移動電源管理 SoC（集成同步升降壓、充放電管理、快充協議、電量計）

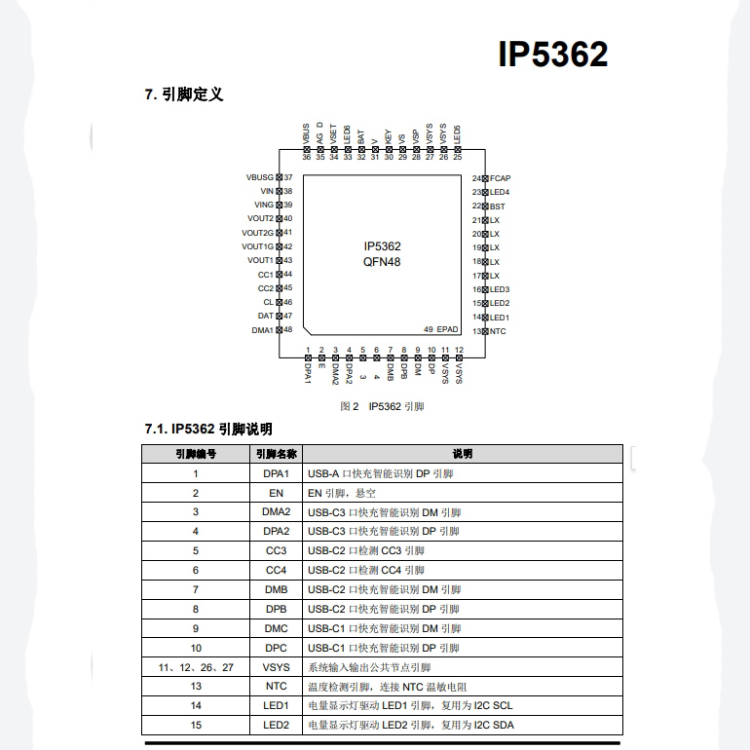

封裝：QFN48（6mm×6mm，0.4mm 間距）
功率：最大輸出 22.5W、最大輸入 20W
開關頻率：400kHz
工作溫度：-40℃～+85℃

二、關鍵性能與接口
1. 輸出能力（PDO）
5V/3.0A、9V/2.22A、12V/1.67A（合計 22.5W）
PPS：5V～11V@2A，步進 20mV
效率：5V/2A 放電效率≥95%
2. 輸入能力
最大20W（PD）/18W（非 PD）
支持欠壓環自適應電流
3. 接口配置（靈活配置）
雙向 Type?C ×2（任意口均可快充輸入 / 輸出）
Type?C/A ×1（擴展口）
支持無線充電模式

三、快充協議（全兼容）
輸入 / 輸出：PD2.0/PD3.0（含 PPS）、QC2.0/QC3.0、FCP、AFC、SCP、BC1.2、蘋果 / 三星協議

四、電池管理
1. 電池類型支持
三元鋰：4.2V/4.30V/4.35V/4.4V（電阻配置）
磷酸鐵鋰（LiFePO4）：3.55V/3.60V/3.65V/3.70V（四檔終止電壓，電阻切換）
低電壓涓流：<2.7V 自動 0.1C 涓流，防鋰枝晶
2. 高精度電量計
內置14?bit ADC，庫侖計算法，精度±1%
支持 LED / 數碼管顯示、I2C 通信、按鍵控制

五、安全與低功耗
全面保護：輸入過壓 / 欠壓、輸出過流 / 過壓 / 短路、電池過充 / 過放 / 過流、NTC 溫度保護、過溫降功率
ESD：HBM＞4kV，CC 引腳耐壓＞20V
輕載休眠：待機功耗＜10μA

六、方案特點
單電感實現充放電，內置功率 MOS，BOM 極簡、體積小
支持自動負載檢測、快充狀態指示、照明燈驅動
可搭配 MCU 靈活配置 PDO、降功率

七、典型應用
22.5W 多口快充移動電源（3C 口）
支持無線充的便攜充電寶
磷酸鐵鋰儲能移動電源
工業 / 戶外便攜快充設備
